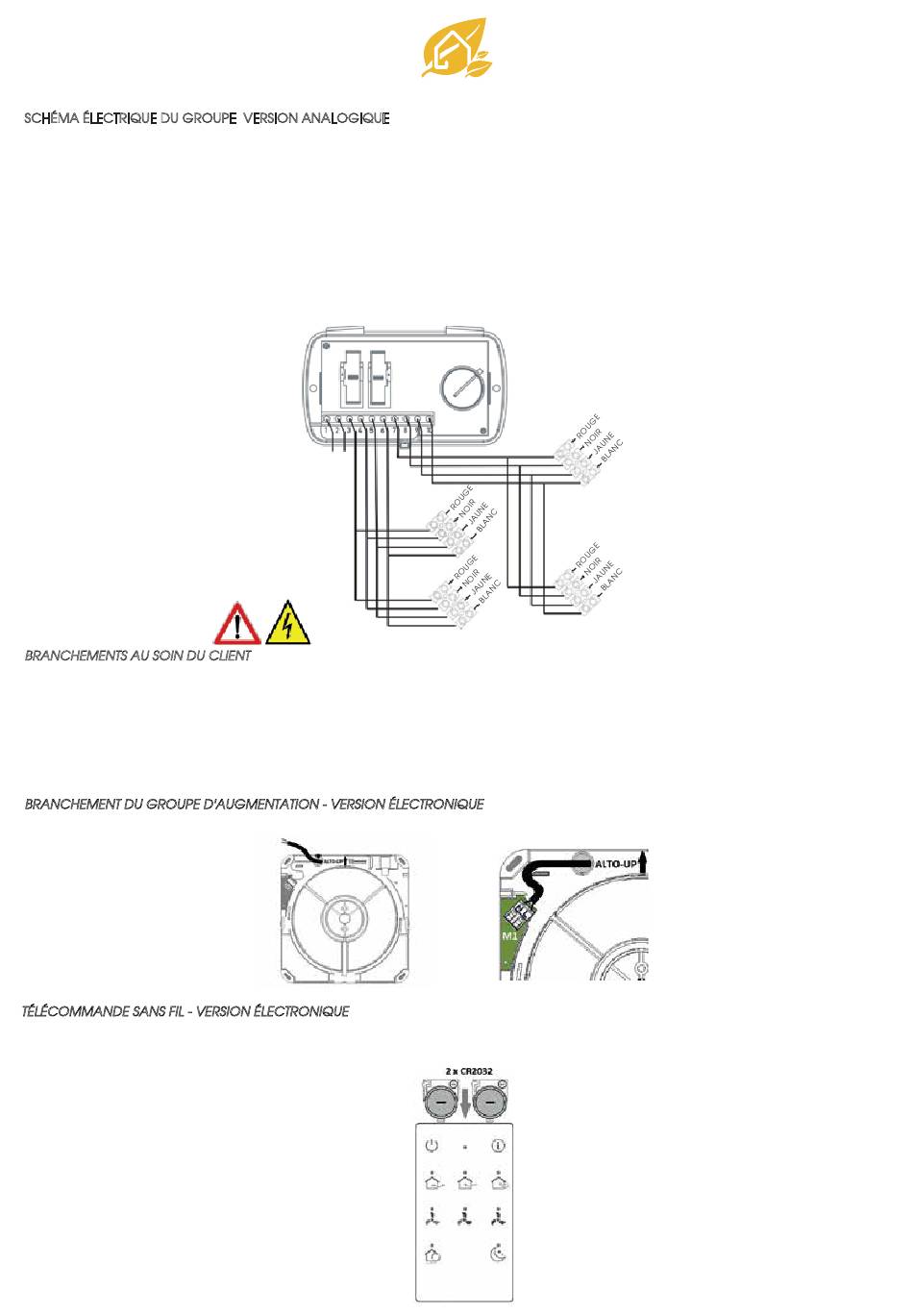

SCHÉMA ÉLECTRIQUE DU GROUPE VERSION ANALOGIQUE
Brancher jusqu'à 4 moteurs au groupe de commande.
Le branchement se fait par le biais de deux sorties spéciales sur lesquelles brancher deux moteurs en parallèle. La première sortie :
3-4- Alimentation premier et deuxième moteurs
5-6- Signaux de commande premier et deuxième moteurs
7-8 Alimentation troisième et quatrième moteurs
9-10 Signaux de commande troisième et quatrième moteurs
Si deux moteurs sont présents, ils peuvent être branchés aussi bien en parallèle sur la première sortie que différentiés sur la première et la
deuxième sorties Si les moteurs sont branchés sur les différentes sorties, ils fonctionneront avec sens de rotation alterné de façon à créer
une distribution et une extraction simultanée de l'air. Si les moteurs sont branchés en parallèle, ils fonctionneront avec sens de rotation en
parallèle de façon à doubler le débit instantané des différents cycles de fonctionnement. Pour le troisième moteur aussi, il sera possible
de le brancher sur la sortie préférée en fonction du positionnement du groupe.
BRANCHEMENTS AU SOIN DU CLIENT
1 – 2
Alimentation depuis alimentateur 12VDC
3 – 4 – 5 – 6
Branchement moteurs avec logique directe en fonctionnement automatique
7 – 8 – 9 – 10
Branchement moteurs avec logique inverse en fonctionnement automatique
BRANCHEMENT DU GROUPE D'AUGMENTATION - VERSION ÉLECTRONIQUE
Le groupe prévoit une alimentation directe 230/1/50 ; sur la partie haute du groupe, on trouve une carte électronique avec deux bornes
pour le branchement L et N.
TÉLÉCOMMANDE SANS FIL - VERSION ÉLECTRONIQUE
Le groupe de commande prévoit un branchement sans fil vers la machine. Il n'est donc pas nécessaire de brancher des fils et des câbles
électriques. L'alimentation du groupe de commande se fait par le biais de deux batteries de type CR3032, fournies.
+
-
12vdc
MOTEUR A
MOTEUR B
10
MOTEUR C
MOTEUR D
Respecter les polarités
Maximum deux moteurs
Contact sous tension (220v)
