Positionnement - Innova 2.0 Ceiling Manuel D'installation

3. installation
A
Modèles

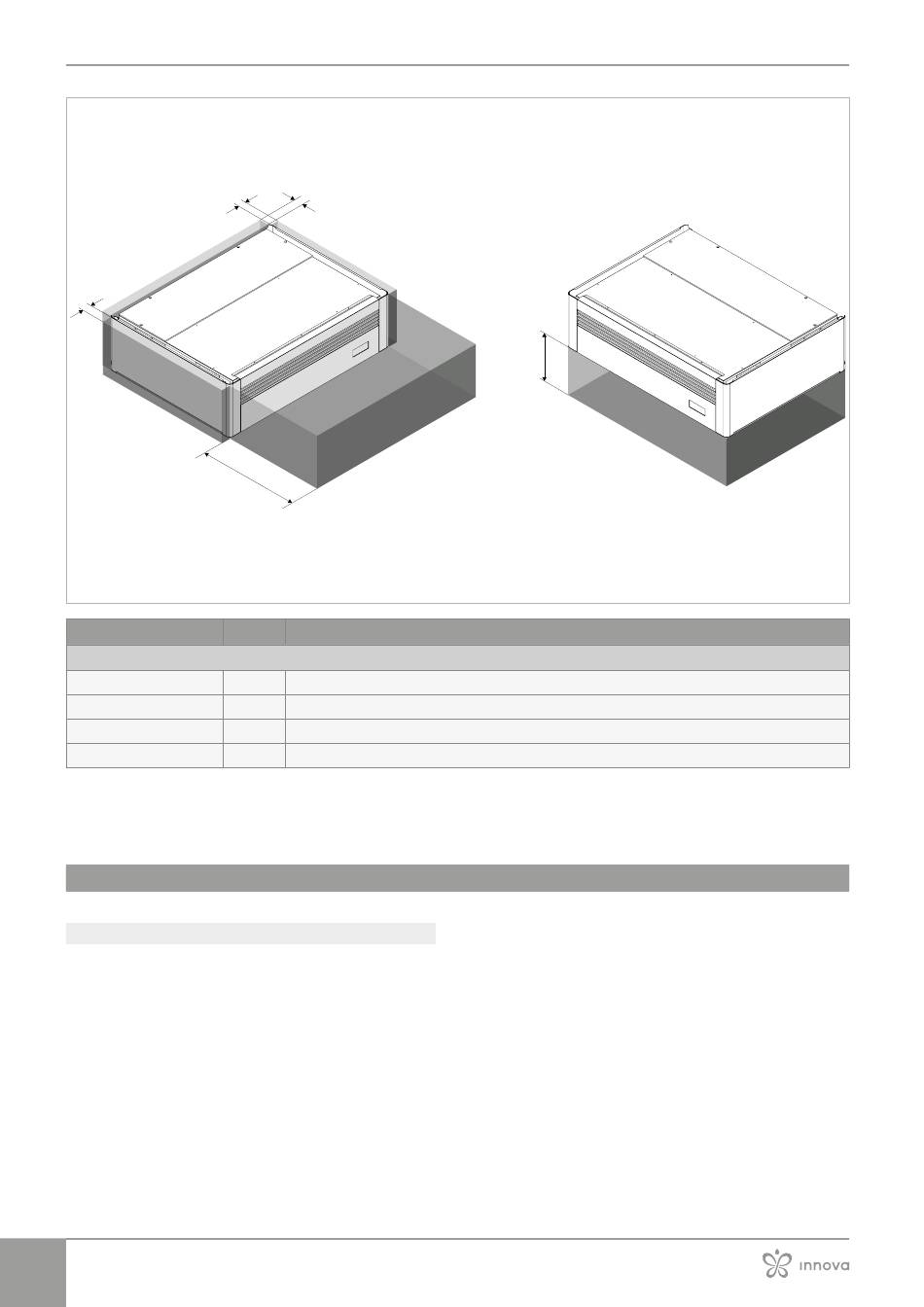

Distances minimales
A
B
C
D
 Lorsdel'installationdel'unitésansbrides,ilfautplacer
l'appareilcontrelemur,enignorantladistanced'instal-
lationminimale«B»,indiquéeprécédemment.

3.10 Positionnement

Mises en garde préliminaires
L'unité doit être installée au plafond.
L' a ppareil est fourni avec deux gabarits en papier pour le traçage
des orifices nécessaires à l'installation :
• un gabarit pour les orifices de passage des canalisations d' a ir
• un gabarit pour les orifices de fixation de l'unité au plafond
 Bien maintenir les gabarits en place à l' a ide de ruban adhésif.
 Vérifier que :
• la surface supporte le poids de l' a ppareil
• la partie de surface ne contient ni conduits, ni lignes élec-
triques
• la fonctionnalité des éléments porteurs n' e st pas compromise
14
B
A
C
U.M.
mm
mm
mm
mm
D
2.0 CEILING
30
30
500
250
