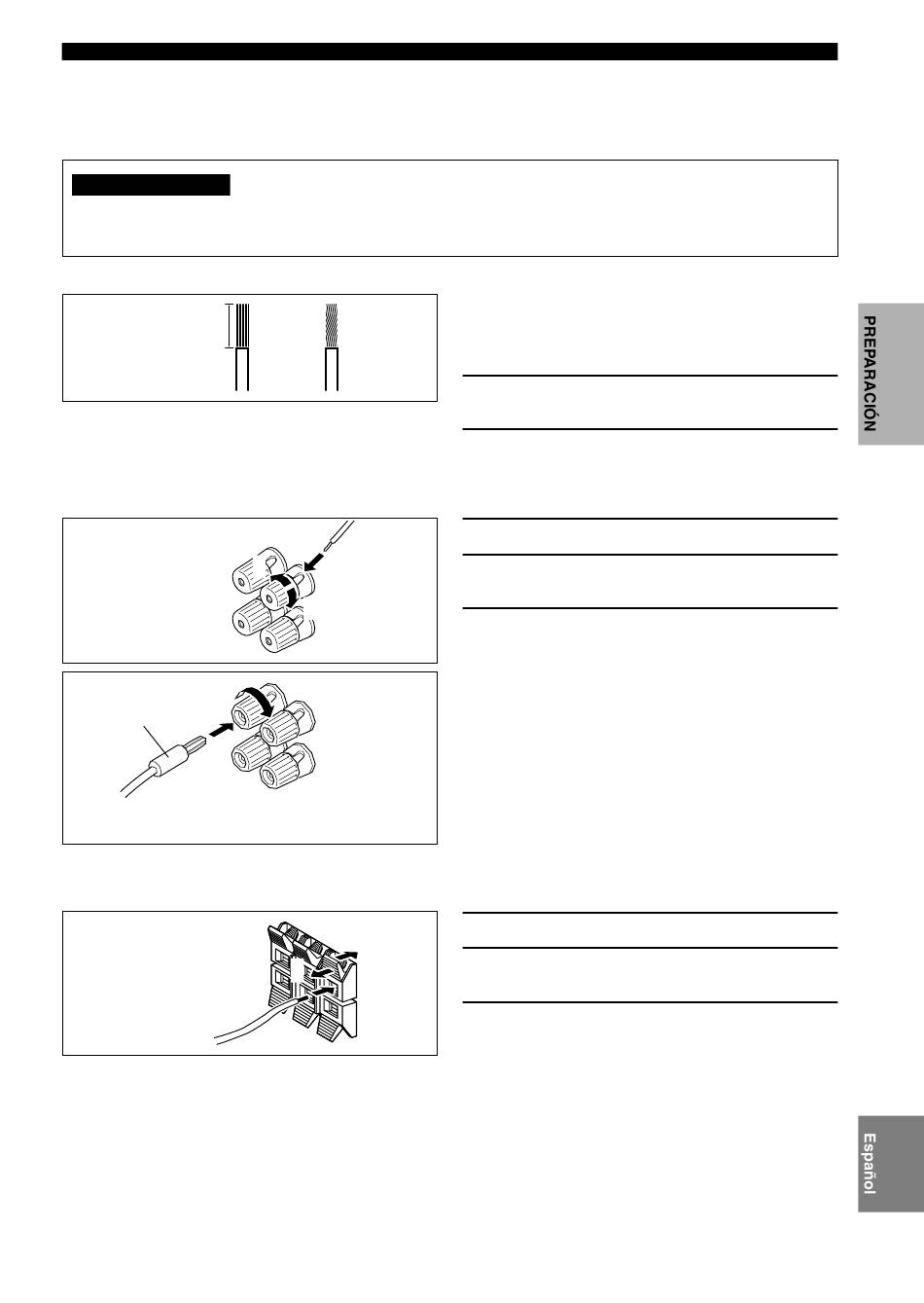

I Conexiones
Asegúrese de conectar correctamente el canal izquierdo (L), el canal derecho (R), "+" (rojo) y "–" (negro). Si las
conexiones están mal hechas, no se oirá sonido de los altavoces, y si la polaridad de las conexiones de los altavoces no
es correcta, el sonido no sonará bien y le faltarán tonos graves.
PRECAUCIÓN
• Utilice altavoces con la impedancia especificada mostrada en el panel trasero de esta unidad.
• No deje que los cables pelados se toquen entre sí, y no permita tampoco que toquen ninguna parte metálica de esta
unidad. Esto podría estropear esta unidad y/o los altavoces.
10 mm
1
Conexión a los terminales MAIN A SPEAKERS
Rojo: positivo (+)
Negro: negativo (–)
Clavija tipo
banana
(A excepción de los modelos para el Reino Unido,
Europa, Corea y Singapur)
Conexión a los terminales MAIN B, CENTER y REAR SPEAKERS
Rojo: positivo (+)
Negro: negativo (–)
2
2
1
3
1
3
2
Un cable de altavoz consiste en realidad en un par de
cables aislados unidos el uno junto al otro. Uno de los
cables estará coloreado o tendrá una forma diferente, tal
vez una banda, una ranura o un borde.
1
Retire aproximadamente 10 mm del
aislamiento de cada cable de altavoz.
2
Retuerza juntos los hilos expuestos del
cable para impedir cortocircuitos.
1
Desatornille la perilla.
2
Inserte un cable pelado en el agujero del
lado de cada terminal.
3
Apriete la perilla para asegurar el cable.
y
(A excepción de los modelos para el Reino Unido, Europa, Corea
y Singapur)
• También es posible hacer conexiones con clavijas tipo banana.
Para ello, apriete primero la perilla y luego inserte el conector
de clavija tipo banana en el extremo del terminal
correspondiente.
1
Presione y abra la pestaña.
2
Inserte un cable pelado en el orificio de cada
uno de los terminales.
3
Suelte la pestaña para fijar el cable.
