Embases de câble Thermistor
(T_SENSOR1 2-broches) (voir p.7, No. 31)
(T_SENSOR2 2-broches) (voir p.7, No. 30)
(T_SENSOR3 2-broches) (voir p.7, No. 29)
Les embases de câble Thermistor sont utilisées pour connecter les câbles Thermistor,
permettant de vérifier la température des composants critiques. Branchez les câbles
Thermistor fournis dans la boîte sur ces embases, puis attachez les extrémités du capteur aux
composants pour détecter leur température.

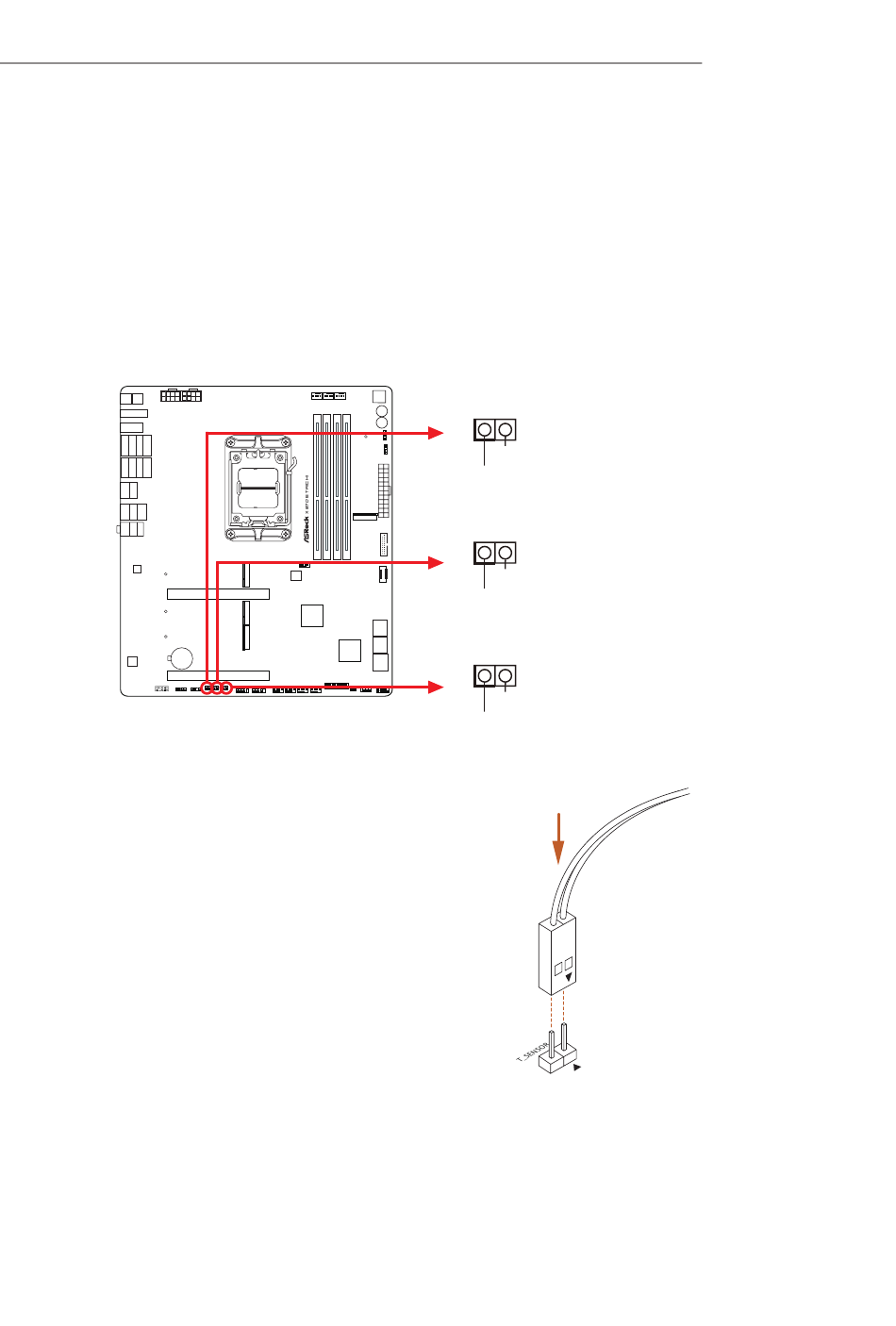

Connectez vos câbles Thermistor aux
Embases de câble Thermistor (T_SENSOR1 /
T_SENSOR2 / T_SENSOR3) sur la carte mère.
T_SENSOR1
1
GND
SENSOR IN
T_SENSOR2
1
GND
SENSOR IN
T_SENSOR3
1
GND
SENSOR IN
X870E Taichi
51
