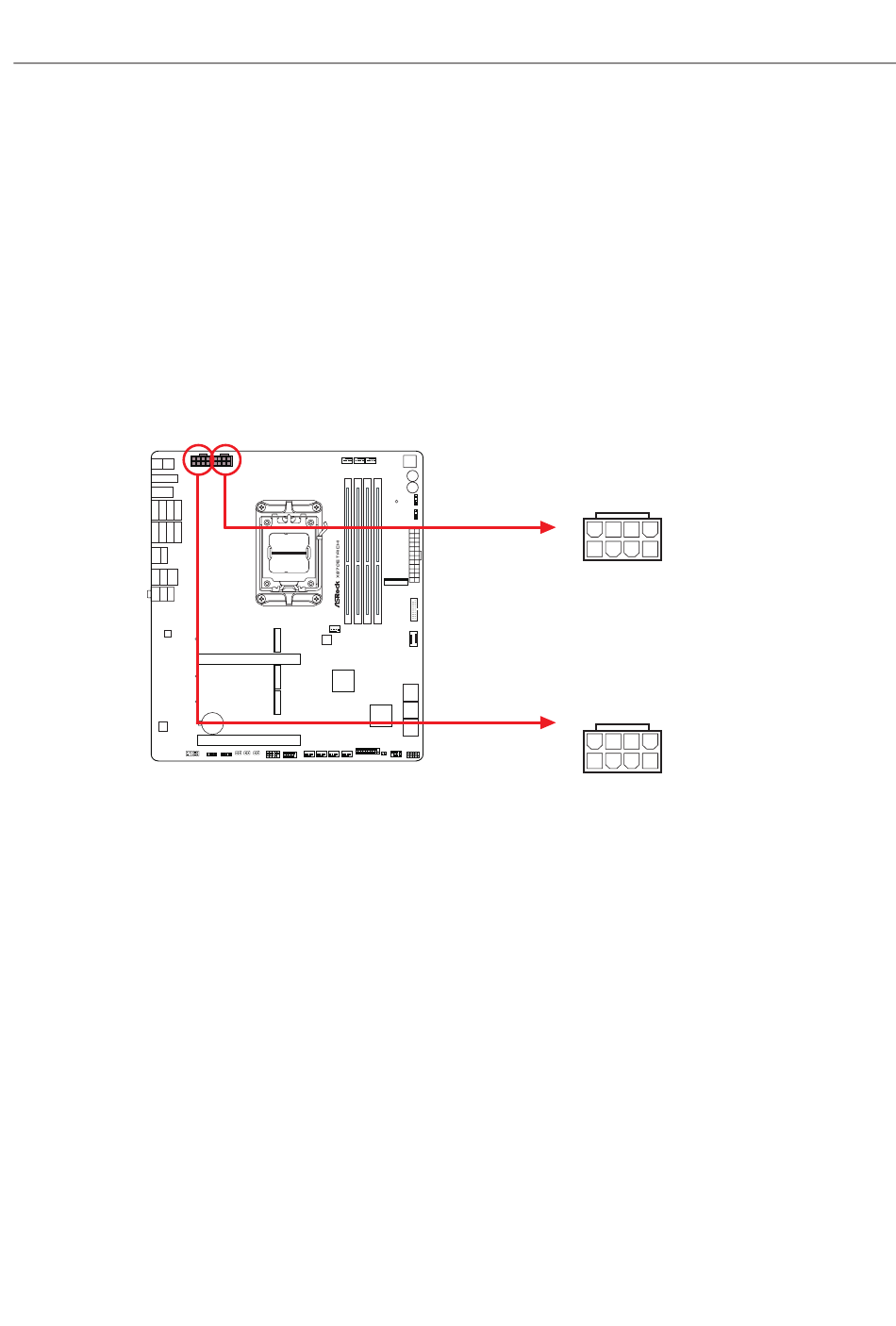

Connecteur d'alimentation ATX 12V
(ATX12V1 8-broches) (voir p.7, No. 1)
(ATX12V2 8-broches) (voir p.7, No. 2)
Cette carte mère est dotée de deux connecteurs d'alimentation ATX 12V à 8 broches. Pour
utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche
1 et la Broche 5.
Le branchement d'un câble ATX 12V à 8 broches à ATX12V2 est optionnel.
*Avertissement : Veuillez vérifier que le cordon d'alimentation connecté est pour l'unité
centrale et non pour la carte graphique. Ne branchez pas le cordon d'alimentation PCIe
sur ce connecteur.
50
ATX12V2
8
5
4
1
ATX12V1
8
5
4
1
