3.5 Ce dont vous avez besoin
Assurez-vous d'avoir toutes les pièces nécessaires à
l'installation du ChargeMaster Plus :
•
ChargeMaster Plus (inclus).
•
Sonde température batterie avec câble et prise
(inclus).
•
Câbles CC pour connecter le ChargeMaster Plus aux
batteries et au négatif commun ; référez-vous à la
section 3.3.1 pour les spécifications.
•
Porte-fusible CC avec fusible CC à intégrer dans le
câble CC positif.
•
Vis/boulons (de 6 mm de diamètre/avec chevilles
pour montage du boîtier sur une surface. Utilisez des
matériaux de montage adaptés pour supporter le poids
du ChargeMaster Plus.
•
Câble AC pour connecter l'entrée CA à une source
d'alimentation AC. Voir la partie 3.3.2.
•
Batteries. Voir la partie 3.4.
•
Embouts de câbles fiables et adaptés, cosses de
câbles, cosses de batteries et borniers.

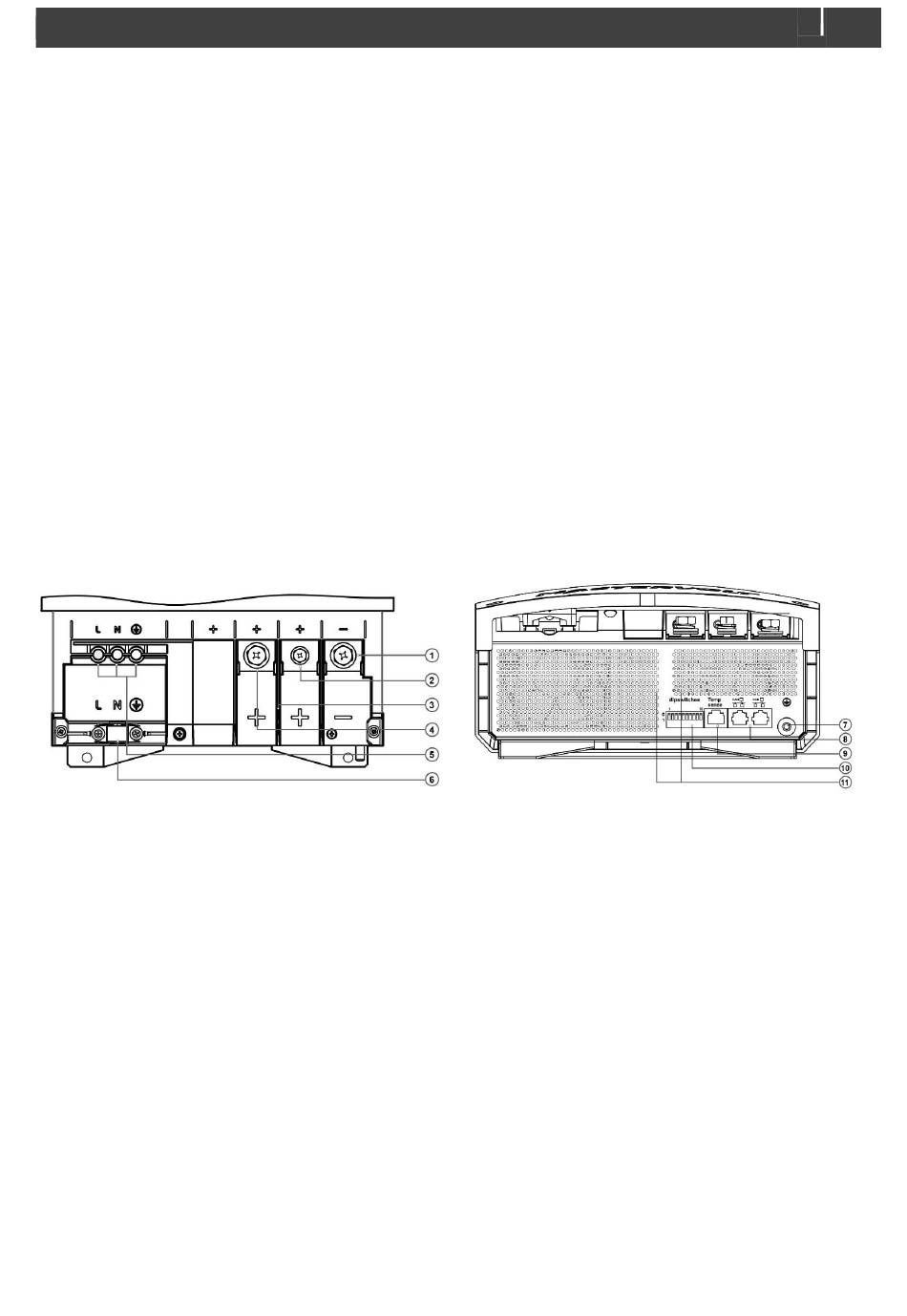

3.6 Présentation du compartiment de connexion
Face avant avec compartiment de connexion ouvert
1 Borne de sortie négative M8 commune
2 Borne plus de charge M6 sortie 2 ; SORTIE DC 2
3 Parois isolantes pour les connexions CC
4 Borne plus de charge M8 sortie 1 ; SORTIE DC 1
5 Terminaux de l'entrée CA
6 Dispositif de décharge de traction pour câblage CA
Figure 2 : Connexions
ChargeMaster Plus 24/80-2, 24/110-2 – Manuel d'installation et d'utilisation
¼"
•
Pour une configuration CZone, un câble de liaison
RJ45-M12 CZone/MB (inclus) et un raccord en T (non
inclus). Lors du branchement de plusieurs câbles de
liaison dans un endroit similaire, utilisez un raccord en
T à 2 ou 4 voies.
•
Pour une configuration MasterBus, un câble RJ45
MasterBus (non inclus).
Nous recommandons au minimum l'outillage suivant :
•
Clé à douille pour fixer les câbles CC principaux.
•
Clé à douille pour fixer la connexion à la terre.
•
Tournevis à tête plate pour fixer les terminaux du
)
câblage CA.
•
Outils pour fixer les vis/boulons (Ø 6 mm/
chevilles pour le montage du boîtier sur une surface.
•
Tournevis Philips nº 2 pour ouvrir le compartiment de
connexion.
7 Connexion de sécurité à la terre
8 Connexion réseau (CZone/MasterBus)
9 Connecteur du capteur de température
10 Commutateurs DIP
11 Ouvertures de ventilation
Face inférieure
9
¼" ) avec
