ChargeMaster Plus 24/80-2, 24/110-2 – Manuel d'installation et d'utilisation

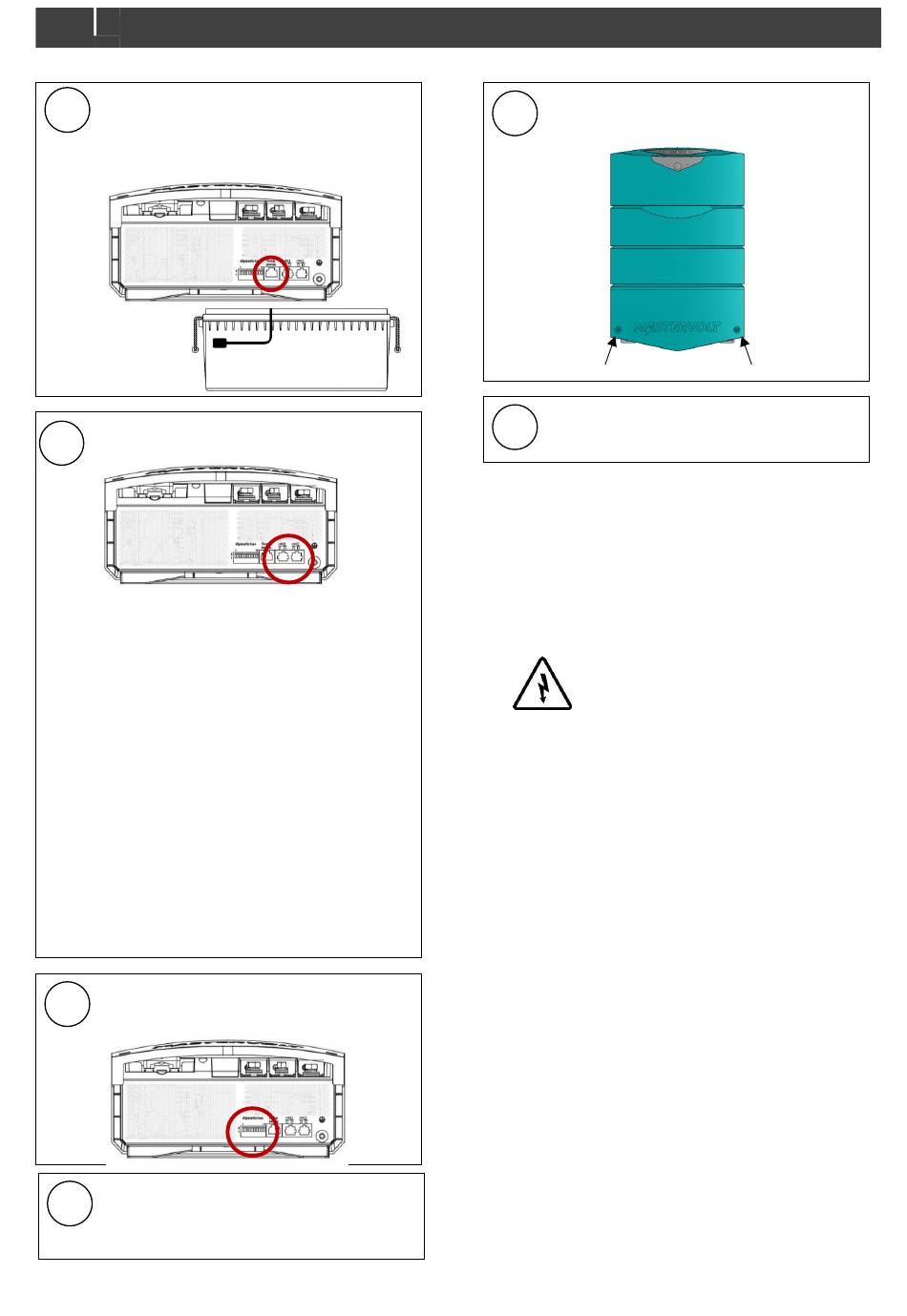

Fixez la sonde température batterie au
7
boîtier du groupe de batteries 1.
Branchez le câble du capteur de
température dans la prise jack « Temp
sense ».
Option : connectez le ChargeMaster au
8
réseau CZone ou MasterBus.
Ajout au réseau CZone
1 Débranchez la rocade à la connexion de rocade
la plus proche et ajoutez un connecteur en T.
2 Rebranchez la (les) connexion(s) de rocade
avec le nouveau connecteur en T en place.
3 Connectez le câble de liaison RJ45 CZone/MB
au coupleur noir sur le T, puis connectez-le au
ChargeMaster Plus.
Ajout au réseau MasterBus
1 Débranchez un câble MasterBus ou une
terminaison de l'appareil MasterBus le plus
proche et connectez-le au ChargeMaster Plus.
2 Connectez le nouveau câble MasterBus à
l'autre appareil MasterBus, puis connectez-le au
ChargeMaster Plus.
Assurez-vous que le réseau est correctement
terminé.
Si nécessaire, utilisez un petit tournevis pour
9
changer les réglages DIP-switch. Référez-
vous à la section 4.1.
Vérifiez tout le câblage, référez-vous
10
également à la Figure 3 pour le détail du
câblage. Si OK : placez les fusibles CC.
Fermez le compartiment de connexion en
11
serrant les vis.
Reportez-vous à la section 3.9 pour la mise
12
en service du ChargeMaster Plus.
3.9 Mise en service après installation
1 Contrôlez le câblage ; positif connecté au positif
(câbles rouges) et négatif connecté au négatif (câbles
noirs).
2 Lorsque tout le câblage est correct, placez le(s)
fusible(s) CC pour la connexion des batteries au
ChargeMaster Plus.
AVERTISSEMENT
En plaçant ce fusible, une étincelle peut
se produire à cause des condensateurs
utilisés dans le ChargeMaster Plus. C'est
particulièrement
endroits où la ventilation est insuffisante.
En raison du gazage des batteries, il est
possible qu'une explosion se produise.
Évitez
inflammable à proximité.
3 Activez la source d'alimentation AC.
Remarque : Lorsqu'il est neuf, le ChargeMaster Plus
ne commencera à charger des batteries qu'après son
activation avec le bouton MODE. Voir étape 6.
4 Vérifiez les commutateurs DIP.
5 Vérifiez et ajustez les réglages du ChargeMaster Plus
avec MasterAdjust (réseau MasterBus) ou avec
l'outil de configuration CZone (réseau CZone).
6 Quand les réglages répondent aux besoins du
système d'alimentation, appuyez sur le bouton MODE
pendant 3 secondes pour allumer le chargeur et
entamer le processus de charge.
dangereux dans
de laisser tout matériau
des
