INSTALLATION DU MAMELON RÉDUCTEUR POUR
GICLEUR POUR SUPPORT DE TYPE AB2
Vis de réglage
à oreilles

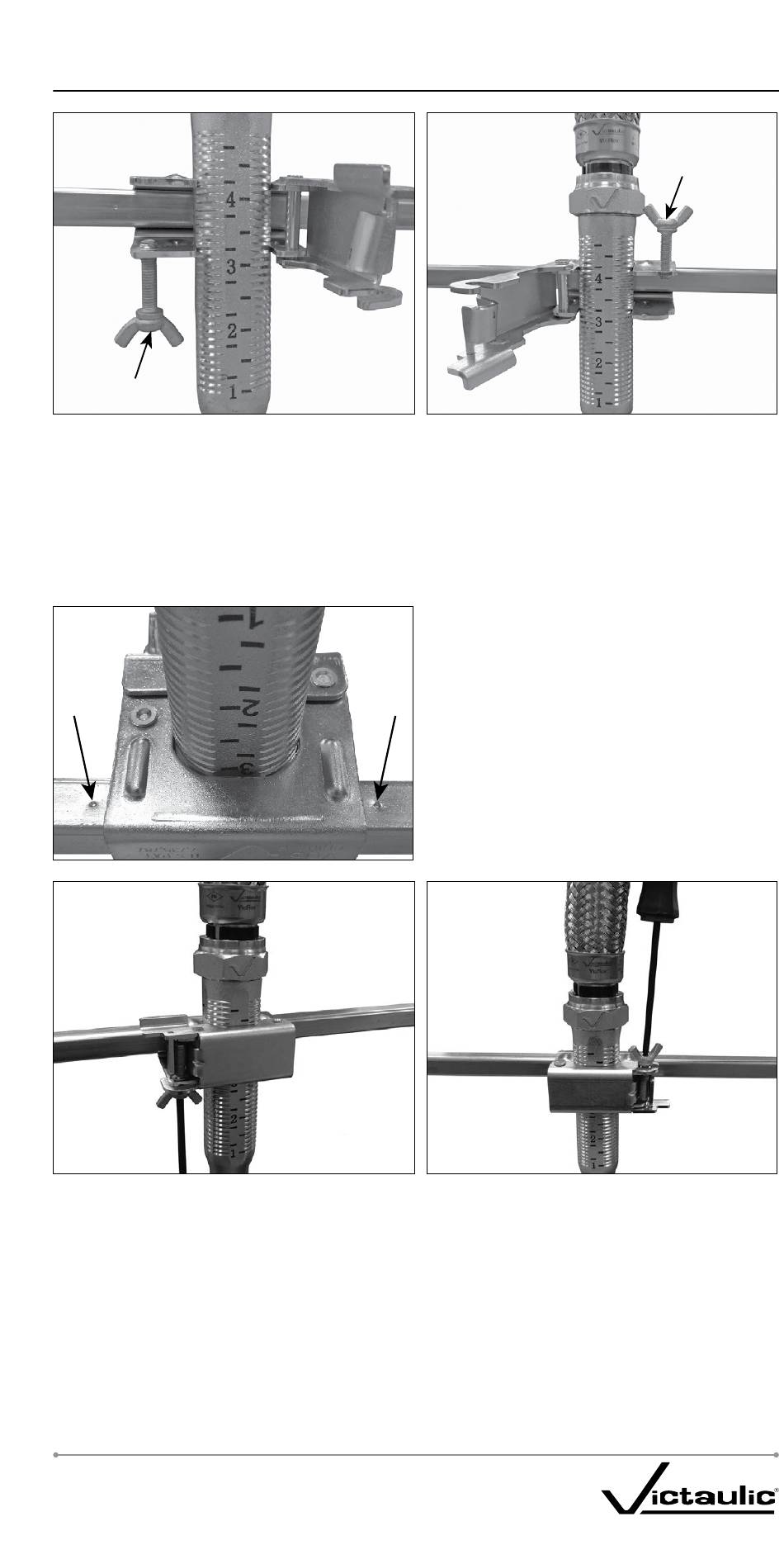

1. Déplacer l'ensemble de la fenêtre de centrage du support type AB2 à l'endroit souhaité.
À l'aide d'un embout de tournevis T25, desserrer la vis à oreilles de réglage, puis ouvrir
l'ensemble de la fenêtre centrale. L'ensemble de la fenêtre de centrage peut pivoter sur la
barre carrée pour faciliter l'installation. Pour un ajustement vertical, faire pivoter l'ensemble de
la fenêtre centrale sur la barre carrée pour que la vis à oreilles de réglage soit dirigée vers le
bas. Faire glisser le mamelon réducteur du gicleur dans l'ensemble de la fenêtre de centrage.
REMARQUE : la vis à oreilles de réglage de la fenêtre de centrage est pincée pour empêcher
tout retrait.
2. Refermer la fenêtre sur le mamelon réducteur du gicleur. La fenêtre s'enclenche fermement
autour du mamelon réducteur du gicleur. À l'aide d'une embout d'un tournevis T25, serrer la
vis à oreilles de réglage à un couple de 75 po-lb/8,5 N•m (jusqu'à ce que la vis de réglage
établisse un contact métal sur métal avec le bas de la fenêtre). REMARQUE : après la pose de
la cloison sèche, il est possible de régler le mamelon réducteur du gicleur au moyen de la vis
à oreilles de réglage sur l'ensemble de la fenêtre de centrage (la vis à oreilles de réglage doit
être dirigée vers le bas pour opérer cet ajustement vertical).
INSTALLATION DU MAMELON RÉDUCTEUR
POUR GICLEUR REV_B
Pour le montage au centre des dalles,
positionner la fenêtre de centrage entre
les deux marques de référence sur la barre
carrée comme montré à gauche.
Vis de
réglage à
oreilles
I-VICFLEX-FRC_169
