LES BLOCS OUTPUT 1 à 4
Les blocs de sortie Output 1 à 4 transportent le signal de la grille vers les différentes sorties. Pour sortir un signal d'entrée,
un préset doit avoir au moins un bloc de sortie.
Comme tous les vu-mètres de sortie, les blocs de sortie sont VERTS:
Le bloc Output 1 transmet le signal aux prises physiques Out 1
Le bloc Output 2 transmet le signal aux prises physiques Out 2
Le bloc Output 3 transmet le signal aux prises physiques Out 3
Le bloc Output 4 transmet le signal aux prises physiques Out 4
(1)
Le signal du bloc de sortie 1 peut également être transmis par les sorties numériques si SPDIF/AES Out Source est réglé sur Output 1, et par
Output 2 si Output 2 Copy Output 1 est activé et que le bloc de sortie Output 2 n'est pas présent sur la grille.
(2)
Le signal du bloc de la sortie 2 peut également être transmis par les sorties numériques si SPDIF/AES Out Source est réglé sur Output 2.
(3)
Les prises de sortie 3 ou 4 peuvent être réglées globalement pour faire écho au signal d'entrée 1, mais en plaçant les blocs de sortie 3 ou 4 sur la
grille, ces réglages sont annulés (p. 161).
OUTPUT MIXER - PARAMÈTRES
Chaque bloc de sortie comprend un mixeur à 6 canaux. Les 6 canaux correspondent aux 6 lignes de la grille. Le Main Level
contrôle le niveau master. Chaque canal et le Main ont également des contrôles de Balance.
L'exemple suivant montre comment cela fonctionne. Six lignes sont introduites dans un bloc Output 1, dont les paramètres
déterminent comment chacun de ces six signaux est transmis.
La Grille
Ci-dessus, 6 blocs sont affichés sur 6 lignes, avec un bloc de sortie dans la colonne suivante. Peu importe dans quelle
rangée se trouve le bloc de sortie ; les 6 canaux de son mixeur correspondent toujours aux 6 rangées de la colonne de
gauche. Ces rangées peuvent contenir des blocs, des shunts ou rien du tout.
La sortie principale MAIN du bloc est réglée à -2,2 dB, avec la Balance au centre (0.0).
•
La rangée 1 (Filter) atteindra la Sortie Output 1 à -6.00 dB, avec la Balance au centre (0.0).
•
La rangée 2 (PEQ) atteindra la Sortie Output 1 à +6.00 dB, avec la Balance au centre (0.0).
•
La rangée 3 (Compressor) atteindra la Sortie Output 1 à +3.00 dB avec la Balance tout à gauche (-100.0).
•
La rangée 4 (Synth) atteindra la Sortie Output 1 à -2.00 dB avec la Balance tout à droite (+100.0).
•
La rangée 5 (Delay) atteindra la Sortie Output 1 à ±0.00 dB avec la Balance 50% à gauche (-50.0%).
•
La rangée 6 (Reverb) atteindra la Sortie Output 1 à +2.00 dB avec la Balance 34% à droite (34.0).
•
(1)
et aux entrées USB 1+2 sur un ordinateur connecté.
(2)
et aux entrées USB 3+4 sur un ordinateur connecté.
(3)
.
(3)
.

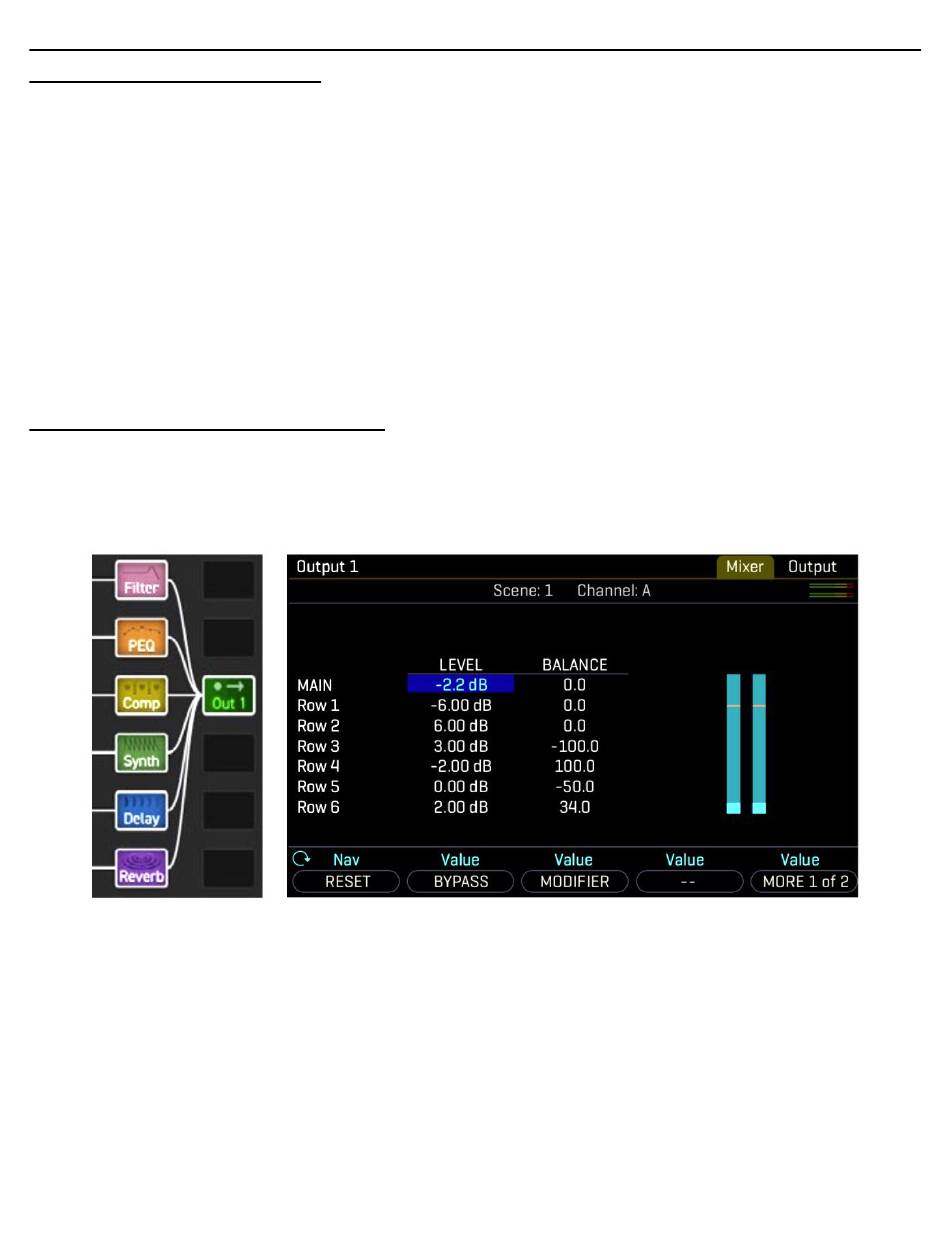

Paramètres du Mixeur du bloc Output 1
