Montage en rack du châssis

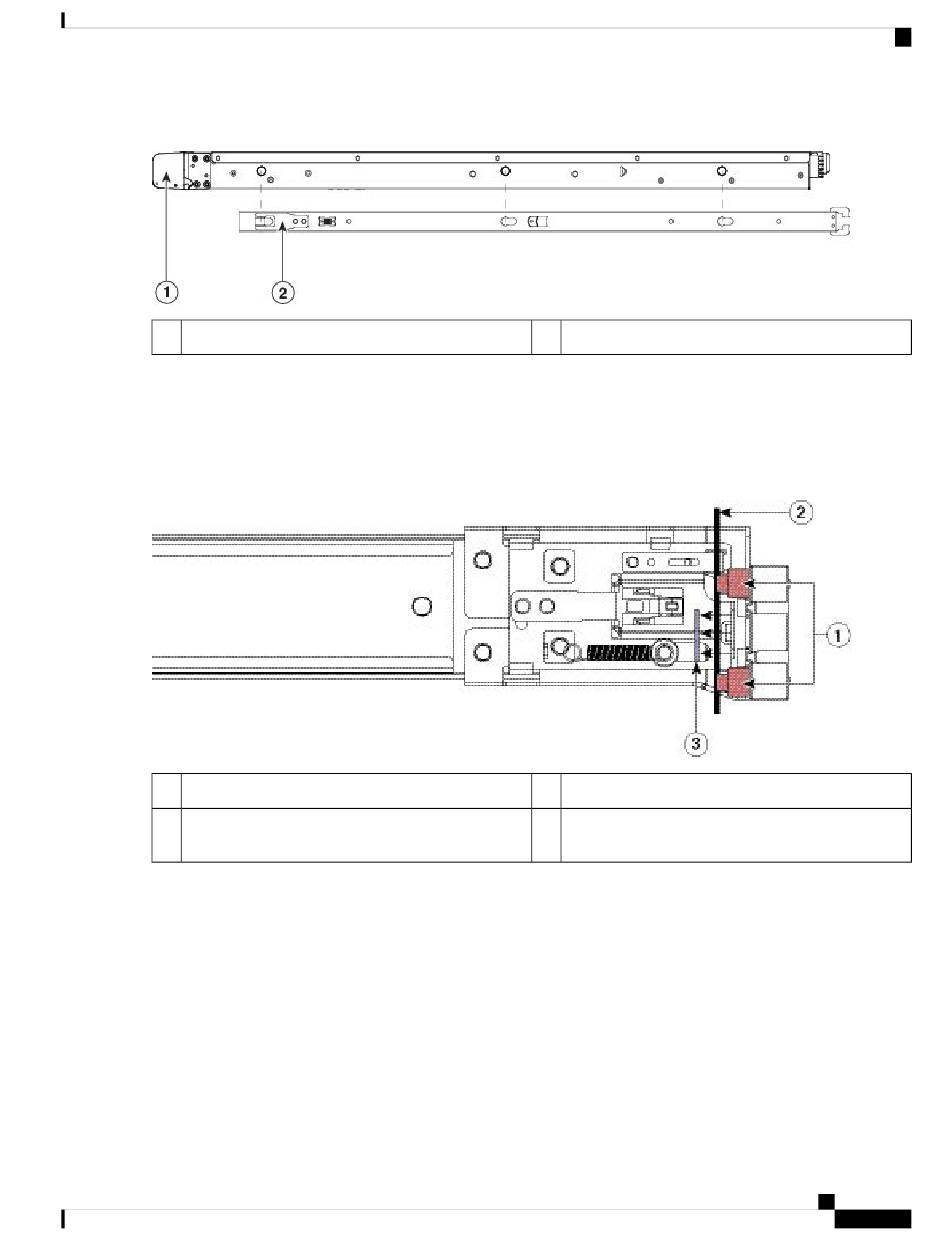

Illustration 30 : Fixer le rail intérieur sur le côté du châssis
1
Façade du châssis
Étape 2
Ouvrez la plaque de sécurité avant sur les deux ensembles de rails coulissants. Sur l'extrémité avant de l'ensemble de
rails coulissants, une plaque de sécurité à ressort doit être ouverte pour que vous puissiez insérer les tiges de montage
dans les trous des montants du rack.
À l'extérieur de l'ensemble, poussez le bouton portant une flèche verte vers l'arrière pour ouvrir la plaque de sécurité.
Illustration 31 : Mécanisme de sécurité avant à l'intérieur de l'extrémité avant
1
Tiges de montage avant
Plaque de sécurité tirée vers l'arrière en position
3
ouverte
Étape 3
Installez les rails coulissants dans le rack :
a) Alignez l'extrémité avant de l'un des ensembles de rails coulissants sur les trous à l'avant du montant de rack que
vous souhaitez utiliser.
L'extrémité avant du rail coulissant s'encastre dans la partie extérieure du montant de rack et les tiges de montage
pénètrent dans les trous du montant depuis la partie avant extérieure.
:
Remarque
b) Poussez les tiges de montage dans les trous du montant du rack depuis la partie avant extérieure.
c) Appuyez sur le bouton de verrouillage de la plaque de sécurité portant la mention « PUSH ». La plaque de sécurité
à ressort se ferme pour maintenir les tiges en place.
le montant du rack doit être placé entre les tiges de montage et la plaque de sécurité ouverte.
Guide d'installation matérielle pour Cisco Firepower Management Center 1600, 2600 et 4600
2
Clip de maintien sur le rail intérieur
2
Montant du rack
Montage en rack du châssis
31
