Présentation

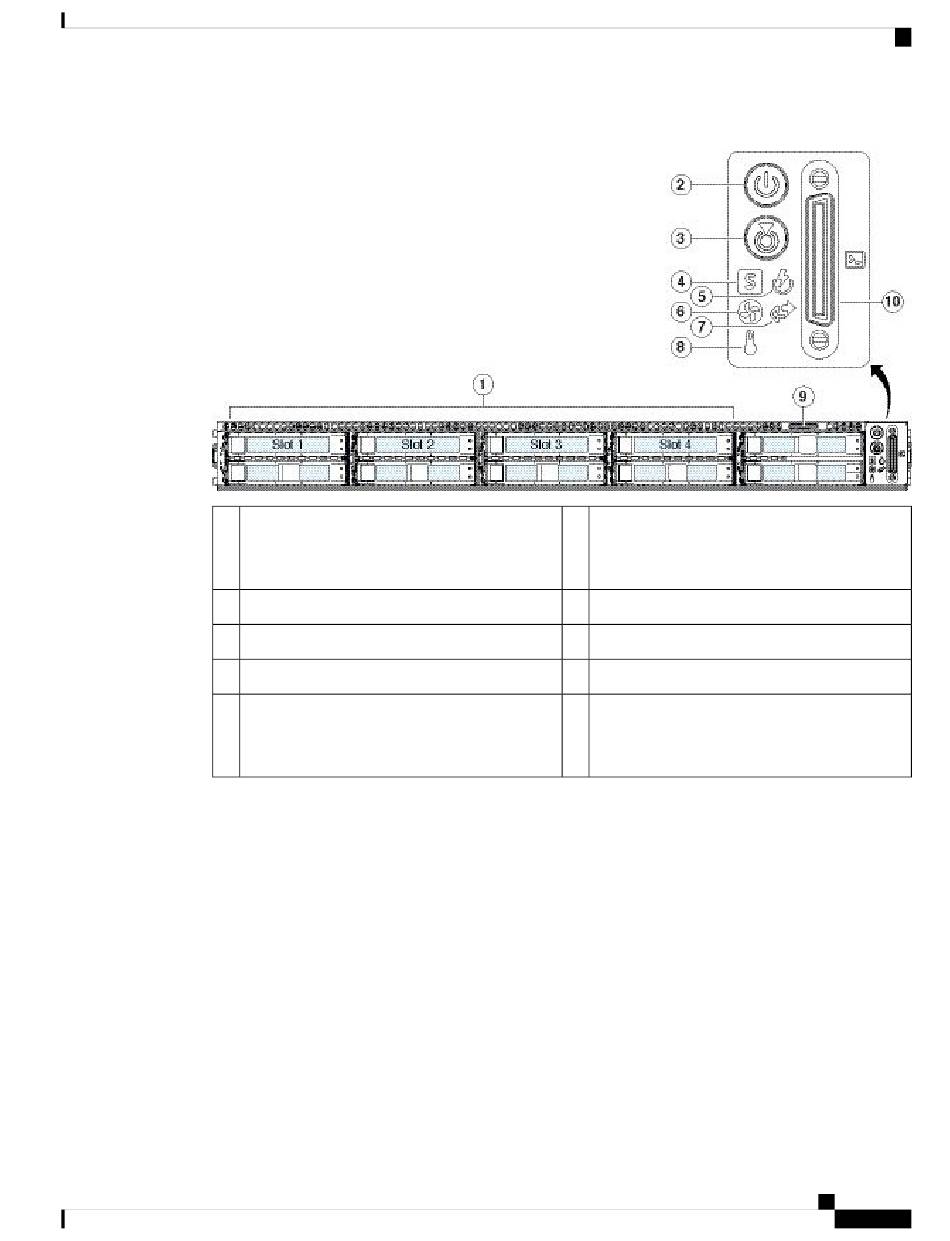

Illustration 5 : Façade du FMC 2600
Baies de disque
1
Prend en charge quatre disques durs SAS dans
les logements 1 à 4
3
Bouton/voyant d'identification de l'unité
Voyant d'état du module d'alimentation
5
Voyant d'activité des liaisons du réseau
7
Carte de ressources détachable
9
La figure suivante illustre les fonctionnalités de la façade et la configuration du disque dur pour l'appliance
FMC 4600. Pour obtenir une description des voyants, reportez-vous à la rubrique
à la page
8.
Guide d'installation matérielle pour Cisco Firepower Management Center 1600, 2600 et 4600
Bouton d'alimentation/voyant d'état de
2
l'alimentation
4
Voyant d'état du système
Voyant d'état du ventilateur
6
Voyant d'état de la température
8
Port KVM
10
Non pris en charge ; utilisez les ports du clavier
USB et VGA à la place.
Voyants du panneau frontal,
Panneau avant
7
