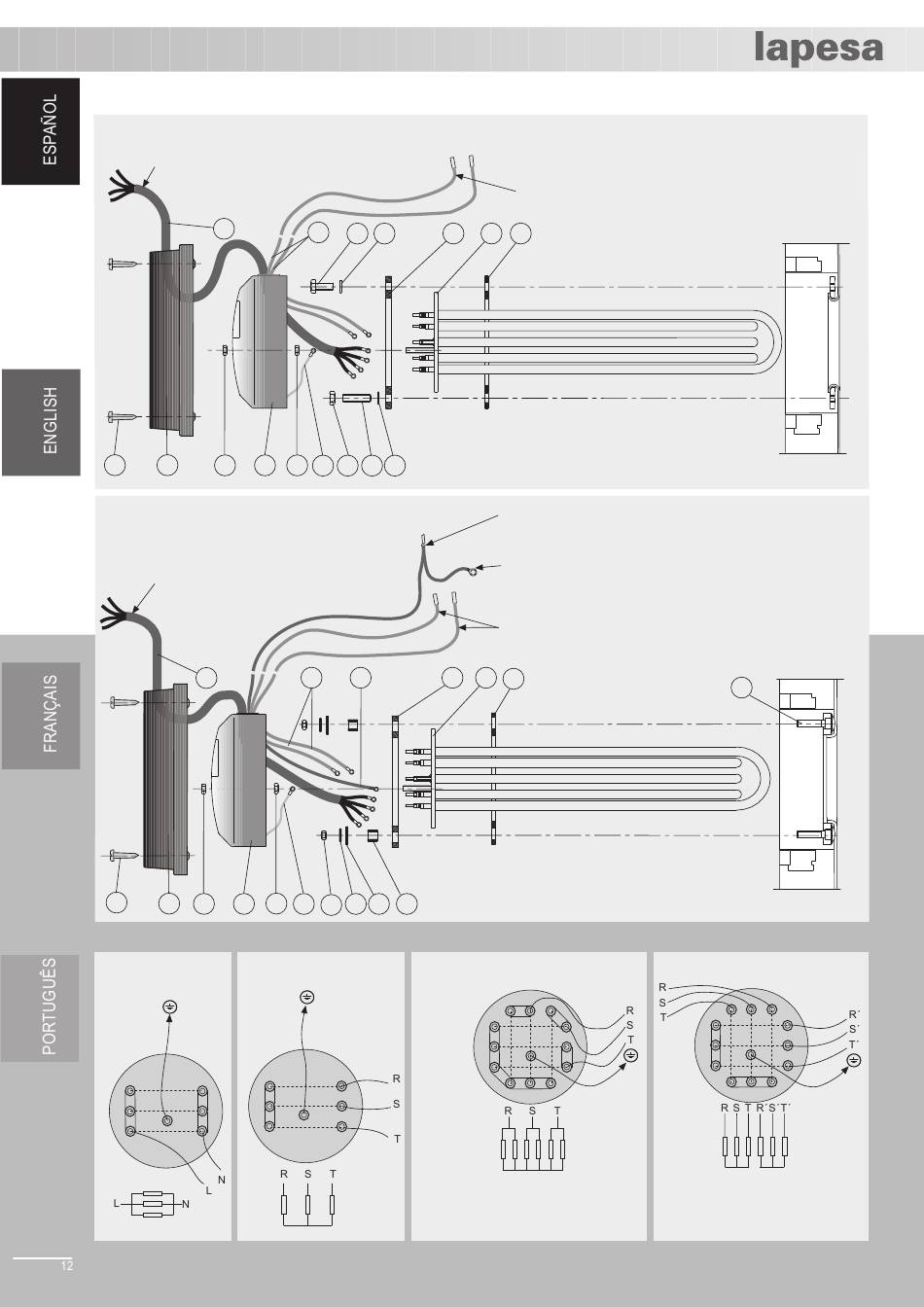

Fig. 1 (GEISER INOX)
400V:
A contactor externo
To external contactor
Aux contacteur externe
Ao contactor externo
(**)
17
14
13
12
11
Fig. 2 (CORAL VITRO)
400V: A contactor externo
To external contactor
Aux contacteur externe
Ao contactor externo
(**)
17
14
13
12
11
12
Fig. 3
Fig. 4
(230V)
RB-25
(*)
16
5
4
1
(*) Solo 230V
Only 230V
Uniquement 230V
12 18
6
7
4
Só 230 V
(*)
(*)
1
16
15
(*) Solo 230V
Only 230V
Uniquement 230V
Só 230 V
18
10
9
8
7
Fig. 5
(3~400V)
Conexión en una etapa (por defecto)
One-stage connection (by default)
Connexion en une étape (par défaut)
Ligação numa etapa (predeterminada)
RB-25
230V:
A terminales 6 y 7 del panel de control
To terminals 6 and 7 of the control panel
Aux cosses 6 et 7 du panneau de contrôle
Aos terminais 6 e 7 do painel de controlo.
2
3
(**) Solo 400V
Only 400V
Uniquement 400V
Só 400 V
230V:
A toma de tierra del panel de control
To earth terminal of the control panel
Aux cosse de terre du panneau de contrôle
À tomada de terra do painel de controlo
230V:
A tornillo boca superior
To the top flange
À la bride supérieure
Ao parafuso boca superior
230V:
A terminales 6 y 7 del panel de control
To terminals 6 and 7 of the control panel
Aux cosses 6 et 7 du panneau de contrôle
Aos terminais 6 e 7 do painel de controlo
2
3
(**) Solo 400V
Only 400V
Uniquement 400V
Só 400 V
(3~400V)
RB-50, RB-75, RB-100
5
Fig. 6
(3~400V)
Conexión en dos etapas
Two-stage connection
Connexion en deux étapes
Ligação em duas etapas
RB-50, RB-75, RB-100
