8.1.9
Onduleur Fronius

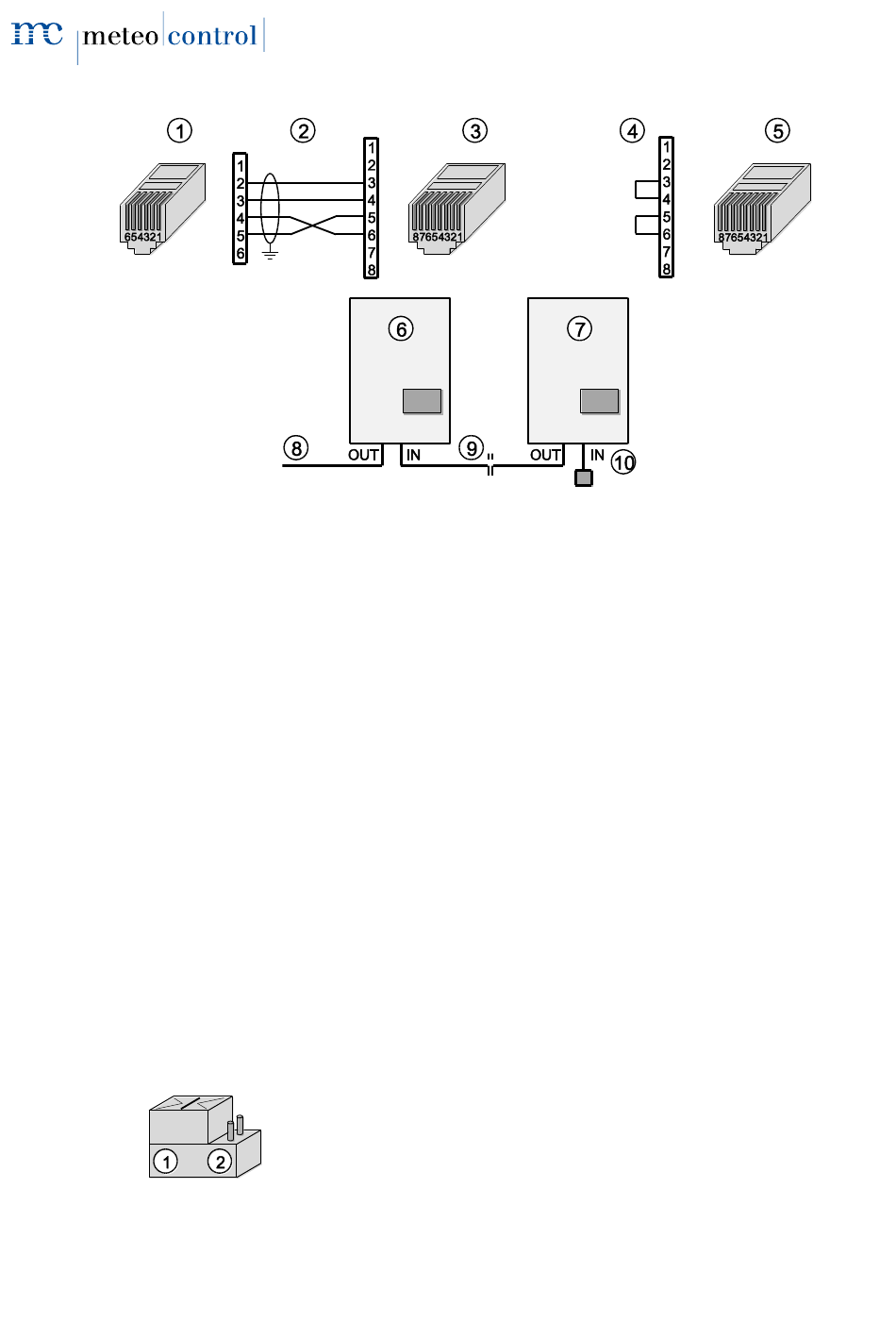

Fig. 34 : Onduleur Fronius avec Connect Fronius
(1) Connecteur RJ12 (WEB'log),
RS422
(2) Occupation broches (câbles de
connexion)
(3) Connecteur RJ45 (onduleur)
(4) Occupation embout de
terminaison
(5) Embout de terminaison RJ45
Remarque : pas de connexion d'appareils supplémentaires Modbus
50/92
31 onduleurs et 100 i'checker au maximum par WEB'log
Monter la carte réseau Com Card dans l'onduleur (selon le manuel
de l'onduleur).
Régler l'adresse de bus sur l'onduleur (selon le manuel de
l'onduleur).
Connecter le blindage de câble à la borne de terre du côté du
WEB'log.
Régler le commutateur RS sur la position « RS422 ». N'actionner le
commutateur que lorsqu'il est hors tension.
(1) Position gauche RS422
(2) Position droite RS232
possible.
(6) Premier onduleur et onduleurs
suivants
(7) Dernier onduleur
(8) Connect Fronius
(9) Câble Patch Ethernet
(10) Embout de terminaison, dernier
onduleur
WEB'log
