8.1.4 Onduleur Danfoss

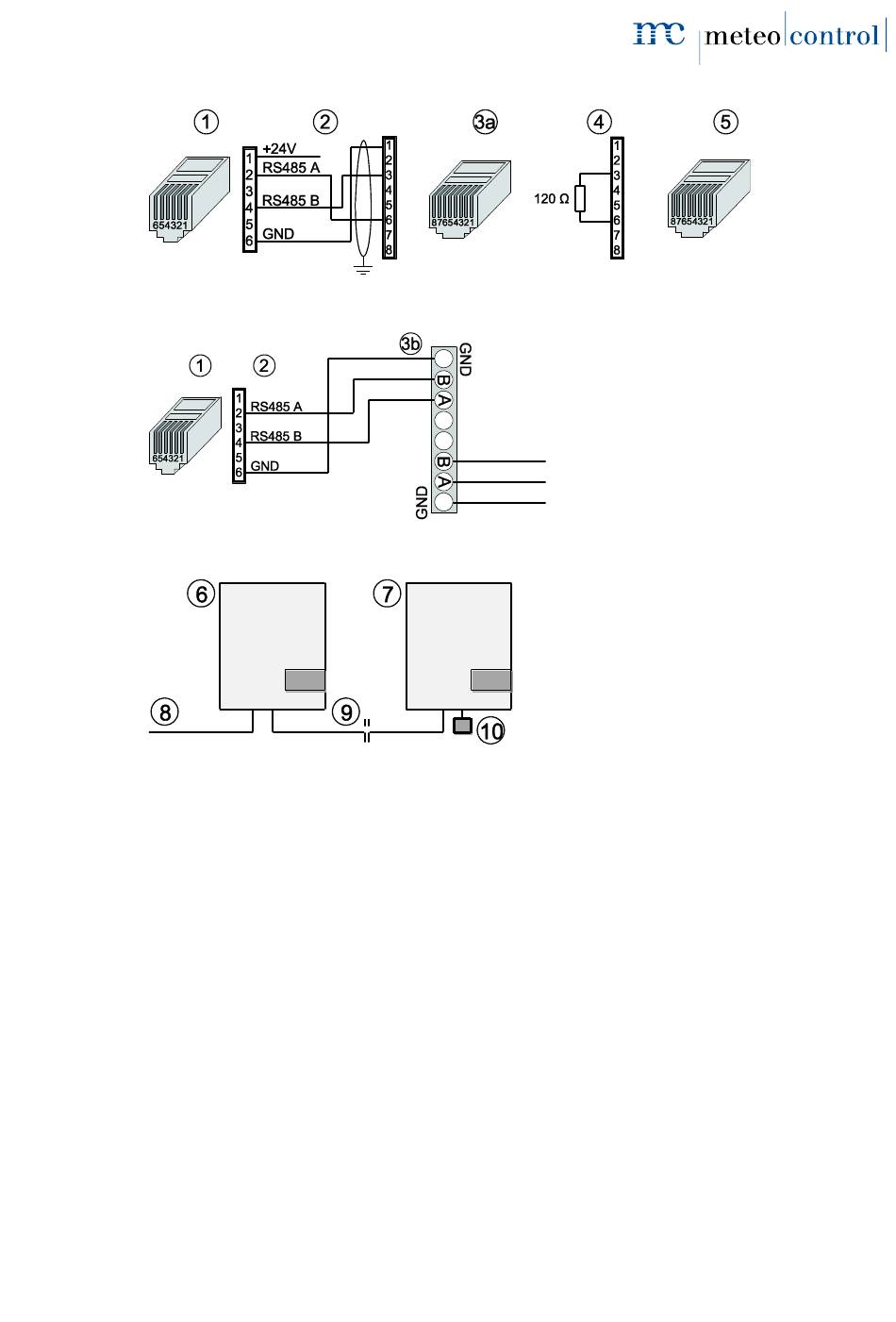

Fig. 25 : Onduleur Danfoss avec Connect Danfoss
Fig. 26 : Onduleur Danfoss avec Connect Universal RS
Fig. 27 : Connexion des autres onduleurs
(1) Connecteur RJ12 (WEB'log),
RS485
(2) Occupation broches (câbles de
connexion)
(3a) Connecteur RJ45 (onduleur)
(3b) Bornes de connexion (onduleur)
(4) Occupation embout de
terminaison
(5) Embout de terminaison RJ45




WEB'log
31 onduleurs et 100 i'checker au maximum par WEB'log
Connecter le blindage de câble à la borne de terre du côté du
WEB'log.
Régler l'adresse de bus des onduleurs (selon le manuel de
l'onduleur).
Mettre la terminaison du bus RS485 avec un embout de terminaison
(10) après le dernier onduleur.
(6) Premier onduleur et onduleurs
suivants
(7) Dernier onduleur
(8) Connect Danfoss
(9) Câble Patch Ethernet
(10) Embout de terminaison, dernier
onduleur
