SET-1000
MANUEL D'INSTALLATION
2
INSTALLATION ET TEST DES FONCTIONS

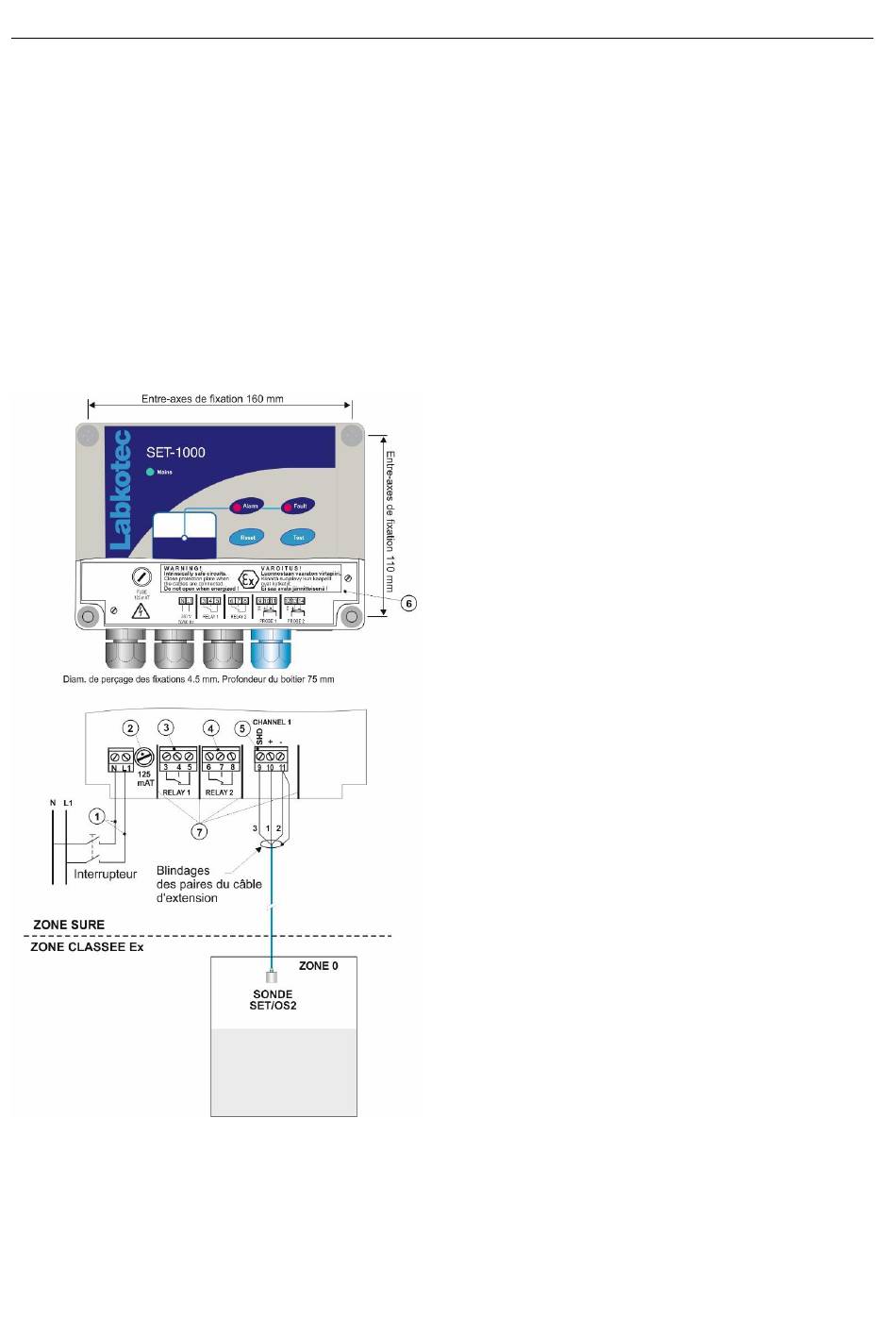

Figure 3. Installation et branchements sur l'unité de
contrôle SET-1000, raccordement de la sonde SET/OS2
___________________________________________________________________________________________________________________________________
Copyright© 2019 Labkotec Oy
L'unité de contrôle SET-1000 peut être montée contre un mur. Les trous de
fixation sont localisés sur la base du boîtier et accessibles en déposant le
couvercle.
Les différents borniers de raccordement sont isolés entre eux par des plaques
d'isolement. Celles-ci ne doivent pas être démontées. La plaque supérieure
protégeant les borniers doit être fixée après que les raccordements aient été
effectué.
Le couvercle du boîtier doit ensuite être posé de telle sorte que les bords soient en
contact et alignés avec ceux du châssis, afin de permettre aux touches de
fonctionner correctement et que l'ensemble soit parfaitement étanche.
Avant l'installation, lire les instructions de sécurité, chapitre 6 !
4/14
1. Alimentation 230VAC, 50/60 Hz
L1 = phase
N = neutre
2. Fusible 125 mAT.
3. Relais 1 (relais d'alarme)
3 = commun
4 = N. F. contact ouvert en cas d'alarme
5 = N. 0. contact fermé en cas d'alarme
4. Relais 2 (relais pour un asservissement)
6 = commun
7 = N. F. contact ouvert en cas d'alarme
8.= N. 0. contact fermé en cas d'alarme
Les relais sont en position alarme lorsque
qu'il n'y a plus de courant.
5. Sonde 1
9 = connexion auxiliaire (SHD)
10 = + pôle alimentation de la sonde
11 = - pôle alimentation de la sonde
6. Plaque de protection
7. 4 plaques d'isolement des bornes de
raccordement
La Sté Labkotec se réserve le droit de modifier la notice sans préavis
D15233FF-2
