Guide de l'utilisateur
Installation des blocs-supports dans le rack
1. Mesurez la distance entre les rails de montage verticaux avant et arrière du
rack. Vous utiliserez cette mesure pour effectuer un ajustement préliminaire
des blocs-supports au cours de l'étape suivante.
2. Ajustez chaque bloc-support en fonction de la longueur approximative mesurée
au cours de l'étape 1. Serrez légèrement les vis de fixation du support arrière
représentées dans l'illustration 2-10. L'ajustement final s'effectue lorsque les
blocs-supports sont installés dans le rack.
3. Alignez l'un des blocs-supports derrière les orifices de fixation du rail de
montage vertical (cf. illustration 2-13) situé sur le côté avant gauche du rack.
Les languettes avant et arrière du bloc-support permettent de l'aligner avec les
orifices du rail de montage vertical.
4. Installez deux vis et deux rondelles pour fixer l'avant du bloc-support au rail de
montage vertical avant et serrez légèrement.
5. Alignez soigneusement les orifices arrière du bloc-support avec ceux du rail de
montage vertical arrière.
6. Installez deux vis (B) et deux rondelles pour fixer l'arrière du bloc-support au
rail de montage vertical.
7. Serrez les quatre vis de fixation du bloc-support sur les rails de montage
verticaux.
8. Serrez les trois vis permettant de fixer la fixation arrière (cf. illustration 2-10).
9. Répétez les étapes 3-8 pour monter l'autre bloc-support sur le côté droit du
rack.

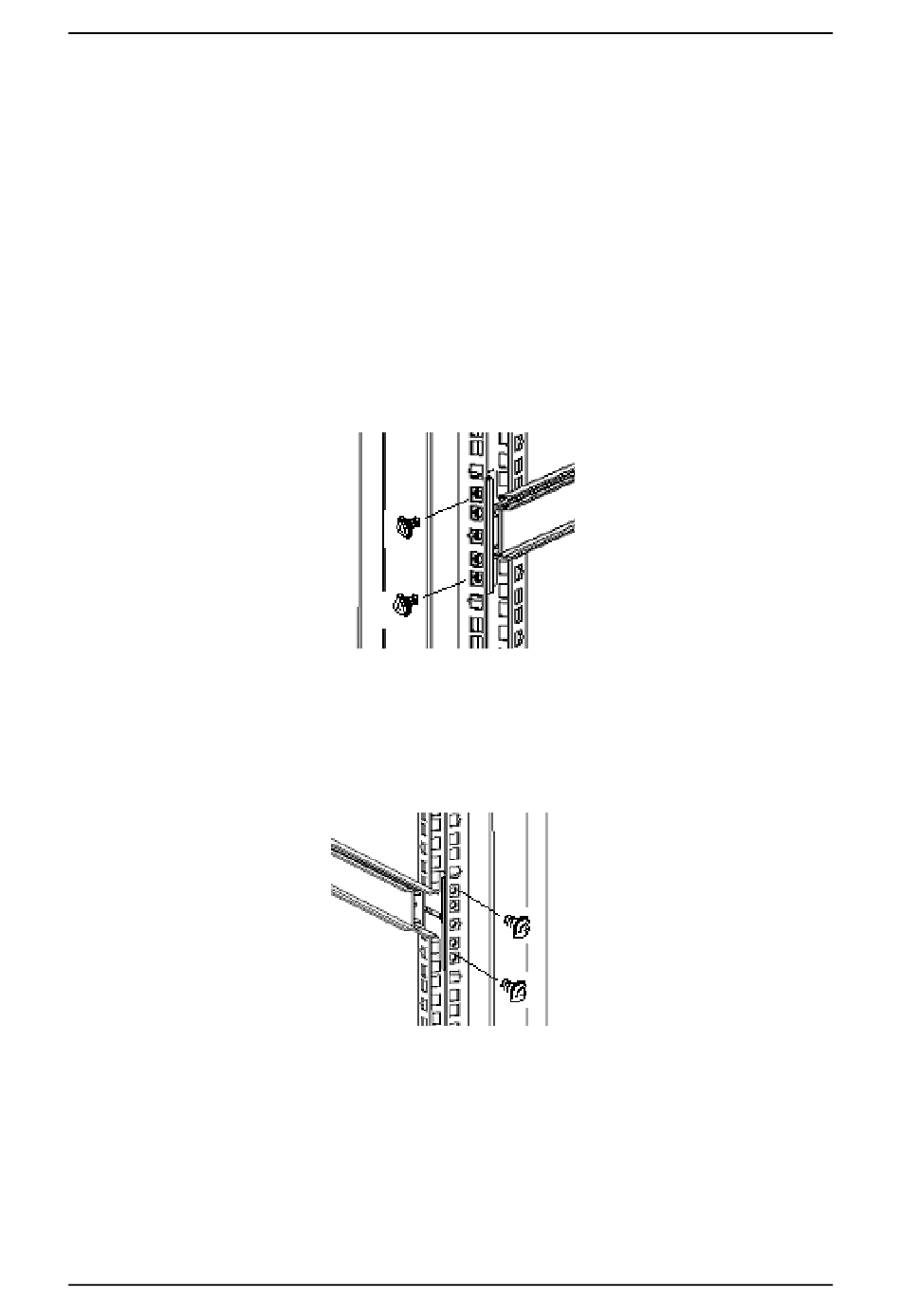

Figure 20: Installation du bloc-support (avant)
Figure 21: Installation du bloc-support (arrière)
51
