Mode d'emploi X-24D version 2 - 1.0

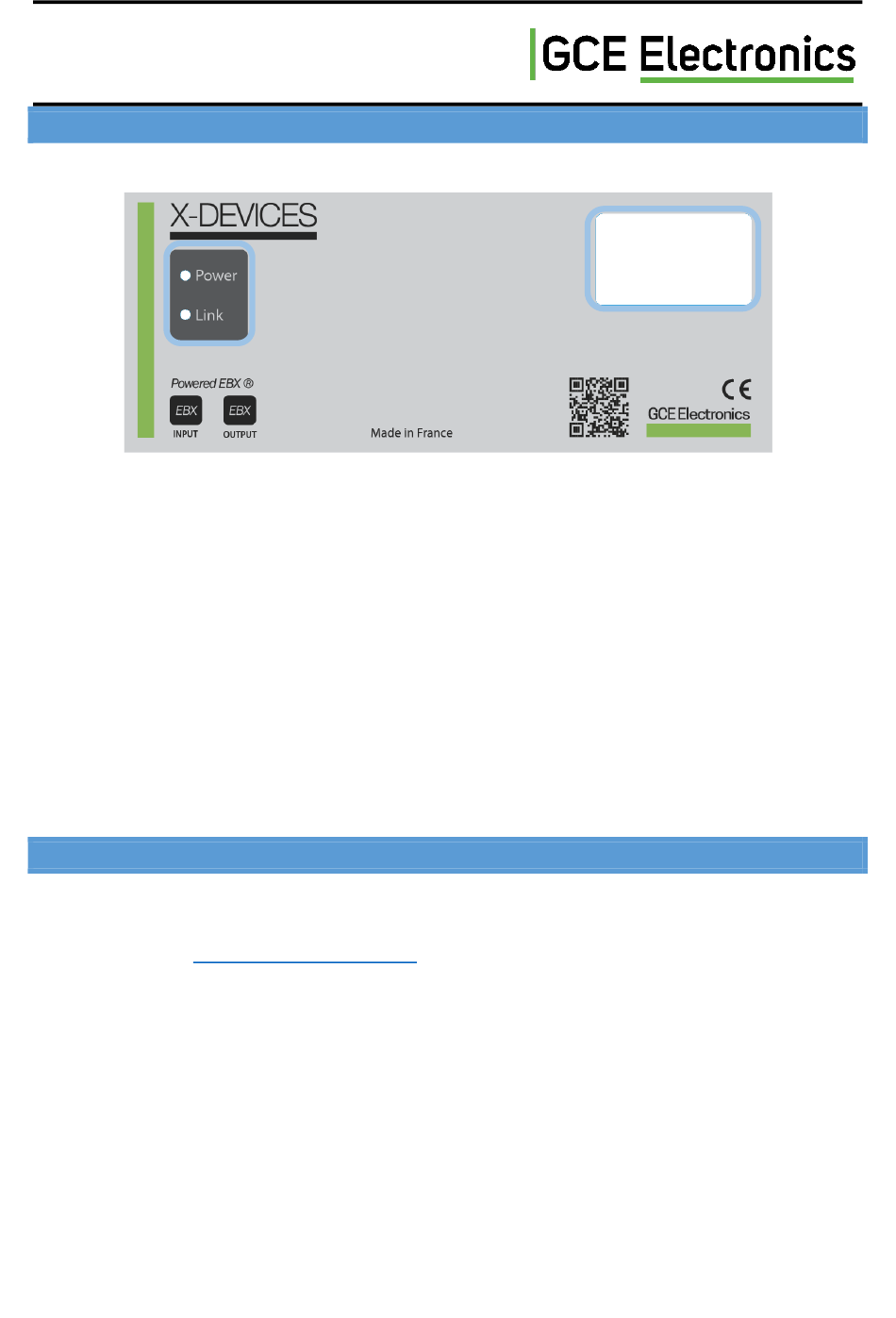

PRESENTATION DU CLAVIER
Le clavier permet de visualiser différents éléments de la carte :
L'identifiant unique de la carte,
Les leds « Power » et « Link ».
La led « Power » indique si l'extension est alimentée.
La led « Link » indique la communication avec l'IPX800 lors d'un envoi de trame.
L'identifiant de la carte se situe dans l'encadré (partie supérieure à droite de l'image ci-dessus). Elle
commence toujours par « 10 ».
ALIMENTATION ELECTRIQUE DE L'EXTENSION X-24D VERSION 2
Pour fonctionner, l'extension X-24D version 2 a besoin d'être raccordée à une alimentation via le
bus EBX-Powered et un cordon RJ45. Vous pouvez soit utiliser une X-PSU, disponible en vente sur la
boutique en ligne
http://gce-electronics.com
module EBX-Connect, ce dernier permet de transformer l'EBX Powered en deux borniers pour y rac-
corder des fils (alimentation +/- et bus EBX +/-).
GCE Electronics
ou bien une alimentation 12V standard et un petit
12/08/2022
X-24D
ID : 10F00000
7
