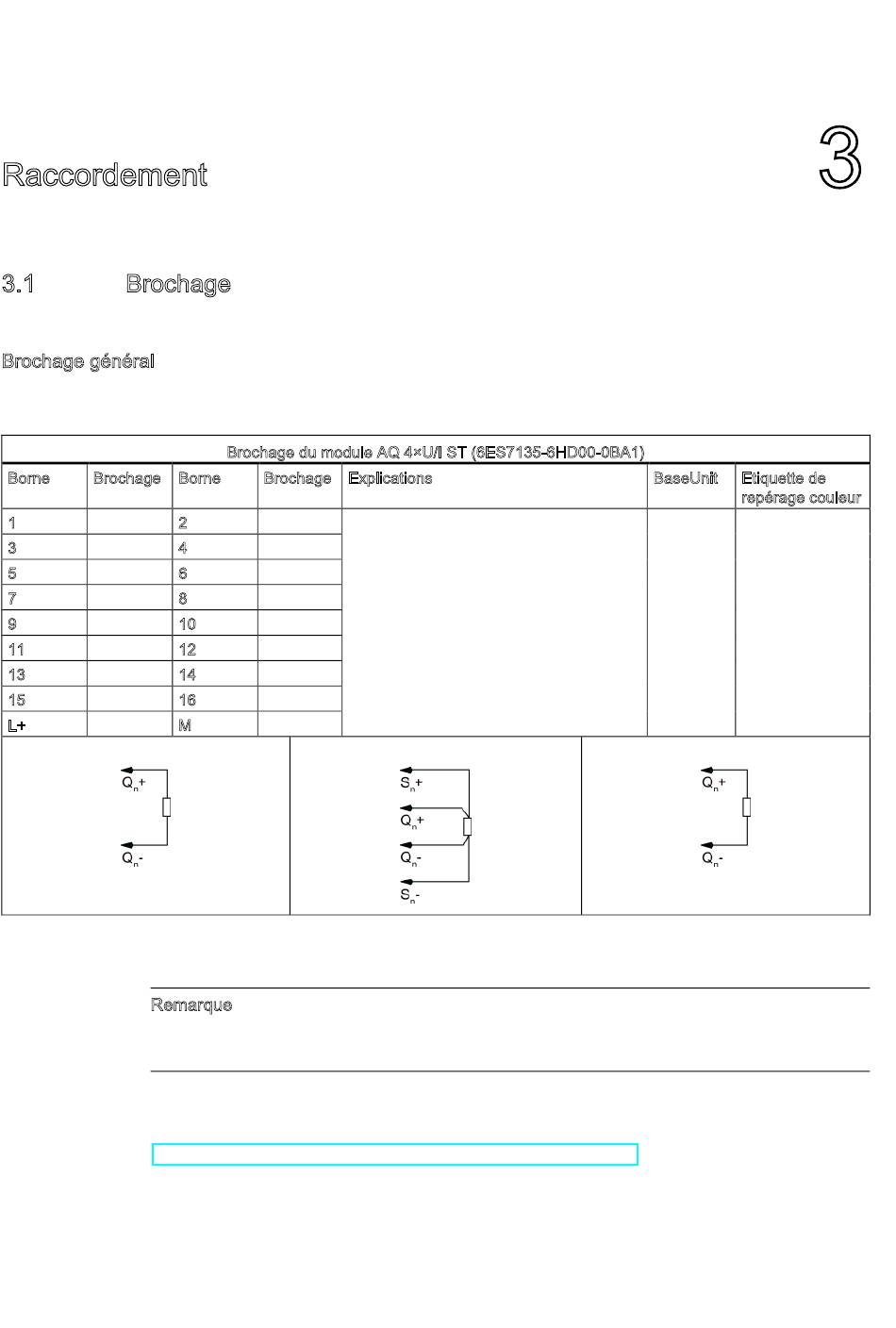

Raccordement
3.1 Brochage
Brochage général
Tableau 3- 1 Brochage
Borne Brochage
1 Q +
0
3 Q +
2
5 Q -
0
7 Q -
2
9 S +
0
11 S +
2
13 S -
0
15 S -
2
L+ 24 V CC
Montage 2 fils tension
Types de BaseUnit utilisables, identifiables grâce aux deux derniers caractères du numéro d'article.
1
Remarque
La première BaseUnit d'une station doit être une BaseUnit claire. Veuillez en tenir compte
également lors de la configuration.
Vous trouverez des informations complémentaires sur les types de BaseUnit dans le manuel
système Système de périphérie décentralisé ET 200SP
(http://support.automation.siemens.com/WW/view/fr/58649293).
10
Brochage du module AQ 4×U/I ST (6ES7135-6HD00-0BA1)
Borne Brochage
2 Q +
1
4 Q +
3
6 Q -
1
8 Q -
3
10 S +
1
12 S +
3
14 S -
1
16 S -
3
M M
Explications
Q + : Sortie analogique
•
n
tension/courant positive, voie n
Q - : Sortie analogique
•
n
tension/courant négative, voie n
S + : Ligne de mesure positive, voie n
•
n
S - : Ligne de mesure négative, voie n
•
n
Montage 4 fils tension
Module de sorties analogiques AQ 4xU/I ST (6ES7135-6HD00-0BA1)
BaseUnit Etiquette de
1
repérage couleur
A0 ---
A1
Courant
