Raccordement : sortie de tension 2 fils et 3 fils

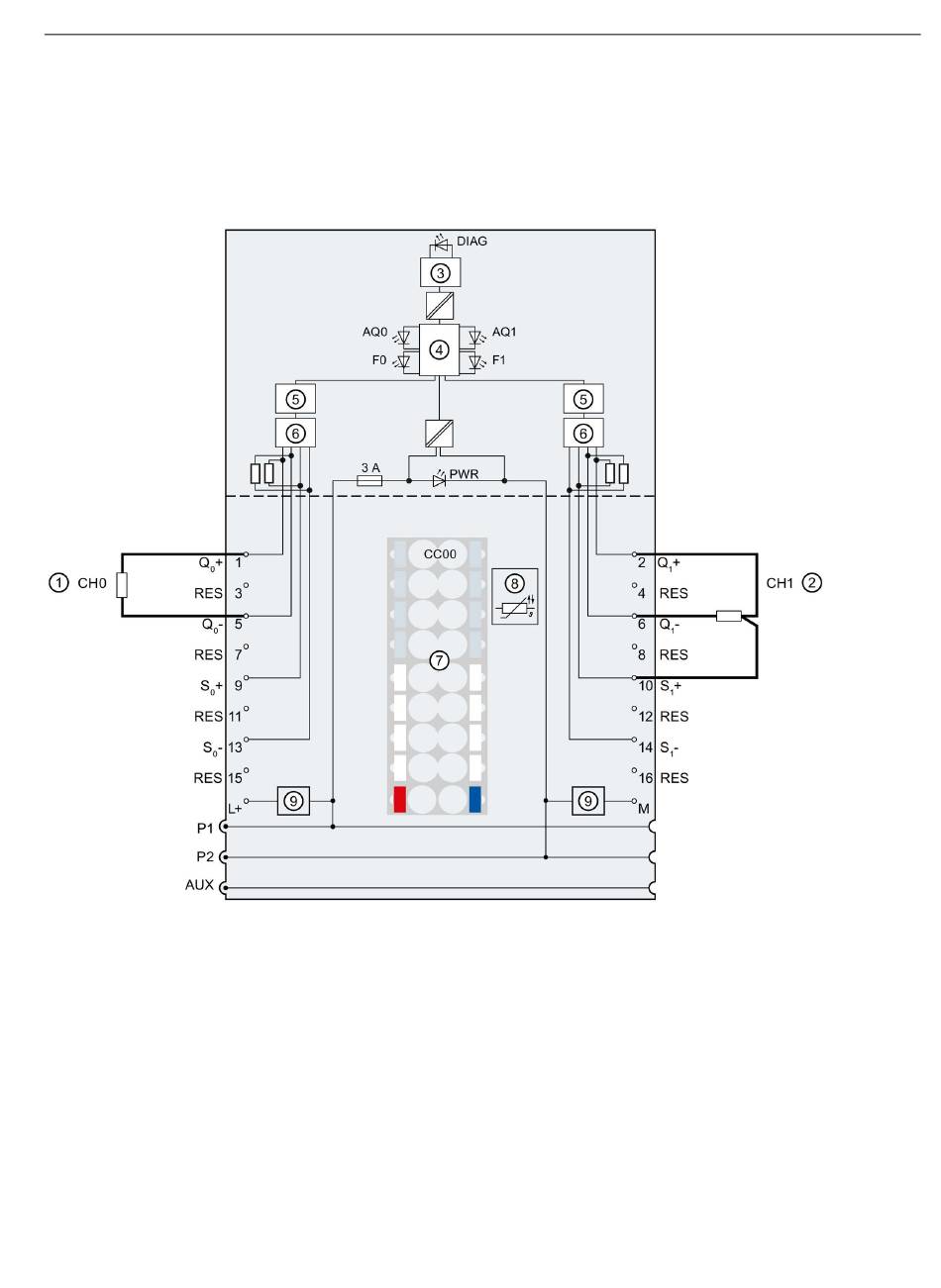

La figure suivante montre le schéma de principe et un exemple de brochage du module de
sorties analogiques AQ 2xU/I HS sur la BaseUnit de type BU A0/A1.
①
Montage 2 fils pour sortie de tension
②
Montage 3 fils pour sortie de tension
③
Conditionneur de sortie
④
Convertisseur numérique-analogique (CNA)
⑤
Micro-contrôleur
Module de sorties analogiques AQ 2xU/I HS (6ES7135-6HB00-0DA1)
Manuel, 09/2016, A5E03576142-AD
3.1 Schéma de raccordement et de principe
S
+
Ligne de raccordement de sonde positive, voie n
n
S
-
Ligne de raccordement de sonde négative, voie
n
n
RES
Réserve, doit rester sans connexion pour de
futures extensions fonctionnelles
L+
24 V CC (alimentation uniquement pour Ba-
seUnit claire)
M
Masse
Connexion
17
