Outils requis (non inclus) : Lunettes de sécurité, gants, marteau, scie-cloche et
pince. Le cadre de nouvelle construction peut être installé sur des solives en
bois ou dans des plafonds suspendus.

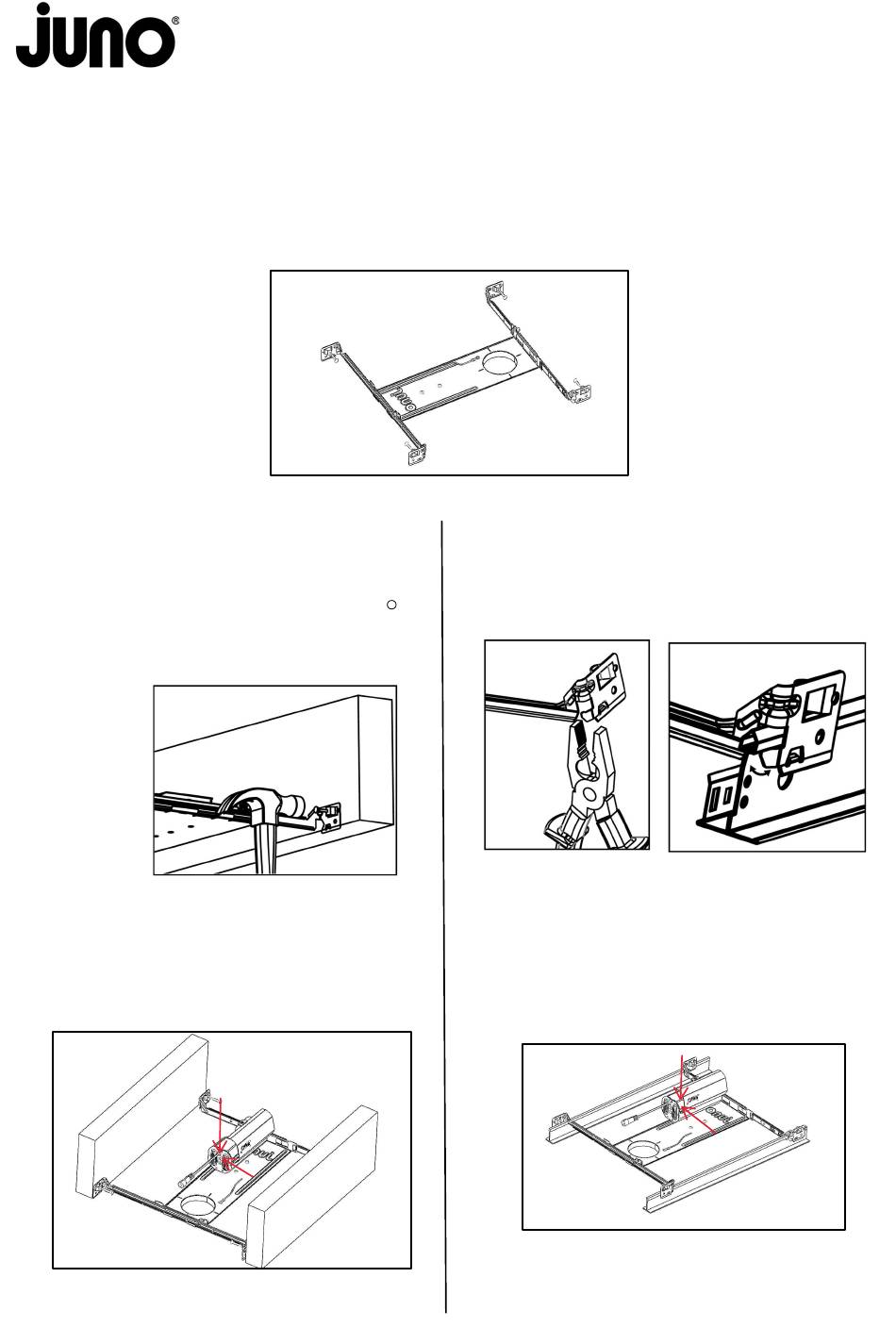

1. Avant l'installation, vérifiez que le bac de nouvelle construction de 2 po est complet et
qu'il correspond à l'illustration ci-dessous. L'utilisation d'une scie-cloche est recommandée
pour réaliser la coupe précise nécessaire à cette installation. La découpe du plafond est de
2,5 po. (Voir figure 1.)
Solive en bois (mur sec)
Prolongez les barres de suspension pour les
2.
installer entre les solives. En utilisant le contour du
pied de la barre de suspension, alignez la plaque
avec le bas de la solive en bois. À l'aide d'un
marteau, fixez le cadre à la solive en bois à l'aide
des Real-NailsMD intégrés. Faites glisser le cadre
le long des crochets de suspension jusqu'à
l'emplacement souhaité. Utilisez les vis de blocage
ou la fente pour fixer en place. (Voir figure 2.)
Figure 2
Fixez le boîtier de raccordement Wafer au cadre en
3.
alignant les fentes piriformes du boîtier du dispositif de
commande à distance sur les vis du cadre et en
faisant glisser le boîtier vers le bas pour le fixer. Voir
la fiche d'instruction d'installation du luminaire pour la
méthode de câblage. (Voir figure 4.)
Figure 4
Cadre de nouvelle construction pour Wafer de
2 po (2NCMFLP)
Plafond suspendu (grille en T)
Alignez les quatre (4) fentes de la barre en T
2.
près de l'extrémité du cadre avec la barre de
suspension. Glissez la barre de suspension sur la
barre en T et appuyez sur les languettes contre
l'arrière de la barre en T pour la maintenir en place.
(Voir figure 3.)
Fixez le boîtier de raccordement Wafer au cadre
3.
en alignant les fentes piriformes du boîtier du dispositif
de commande à distance sur les vis du cadre et en
faisant glisser le boîtier vers le bas pour le fixer. Voir la
fiche d'instruction d'installation du luminaire pour la
méthode de câblage. (Voir figure 5)
912-00519-001, Rév C, 08/2024
Figure 1
Figure 3
Figure 5
