Herramientas necesarias (no incluidas): Gafas de seguridad, guantes, martillo,
sierra perforadora y alicates. El marco de construcción nuevo se puede instalar
tanto en viguetas de madera como en techos suspendidos.

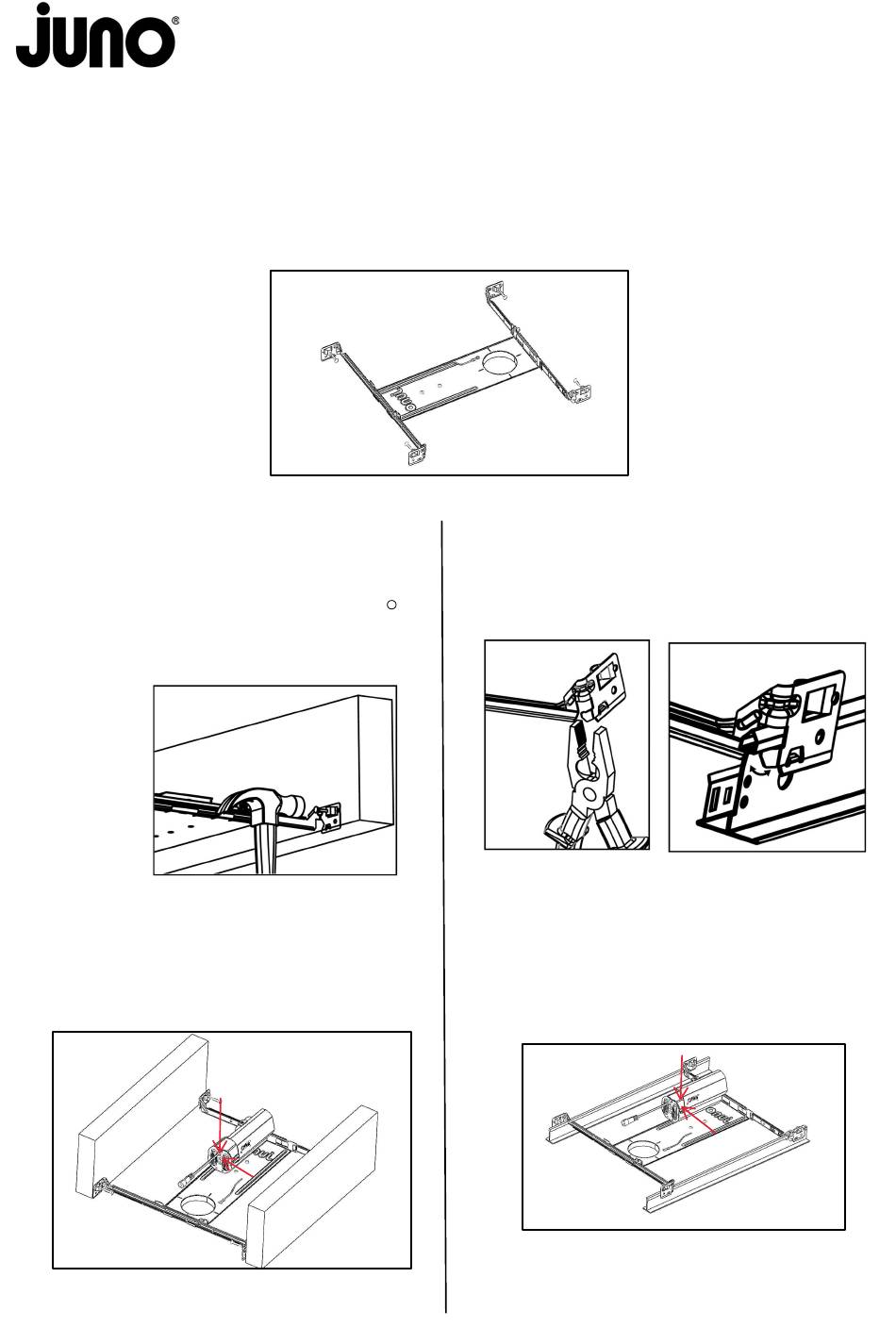

1. Antes de la instalación, verifique que el nuevo panel de construcción de 2 in esté
completo y coincida con la ilustración general a continuación. Se recomienda el uso de una
sierra perforadora para realizar el corte preciso requerido para esta instalación. El corte del
techo es de 2,5 in. (Consulte la figura 1).
Vigueta de madera (paredes secas)
Extienda las barras de suspensión para
2.
montarlas entre las viguetas. Extienda los soportes
de la barra de suspensión para que quepan entre
las viguetas de madera. Usando un martillo,
asegure el marco a la vigueta de madera con los
clavos reales incorporados R. Deslice el marco a lo
largo de las barras de suspensión hasta alcanzar la
ubicación deseada. Use los tornillos o una ranura
de fijación para asegurarlo en su lugar. (Consulte la
Figura 2).
Figura 2
Conecte la caja de conexiones tipo oblea al marco
3.
alineando las ranuras tipo ojo de cerradura de la caja
del controlador remoto con los tornillos del marco y
deslizando la caja hacia abajo para asegurarla.
Consulte la hoja de instrucciones de instalación del
artefacto para conocer el método de cableado.
(Consulte la Figura 4).
Figura 4
Marco de construcción nuevo tipo oblea de 2 in
(2NCMFLP)
Techos suspendidos (rejilla en T)
Alinee las cuatro (4) ranuras de la barra en "T"
2.
cerca del extremo del marco con la barra de
suspensión. Deslice la barra para colgar sobre la
barra en T y presione las pestañas contra la parte
posterior de la barra en T para mantenerla en su
lugar.(Consulte la Figura 3).
Conecte la caja de conexiones tipo oblea al marco
3.
alineando las ranuras tipo ojo de cerradura de la caja
del controlador remoto con los tornillos del marco y
deslizando la caja hacia abajo para asegurarla.
Consulte la hoja de instrucciones de instalación del
artefacto para conocer el método de cableado.
(Consulte la Figura 5).
Figura 5
912-00519-001, Rév C, 08/2024
Figura 1
Figura 3
