Configuration des switchs pour les ConCuFi 1, 2, 3 et 4 :
Configuration des matériels :

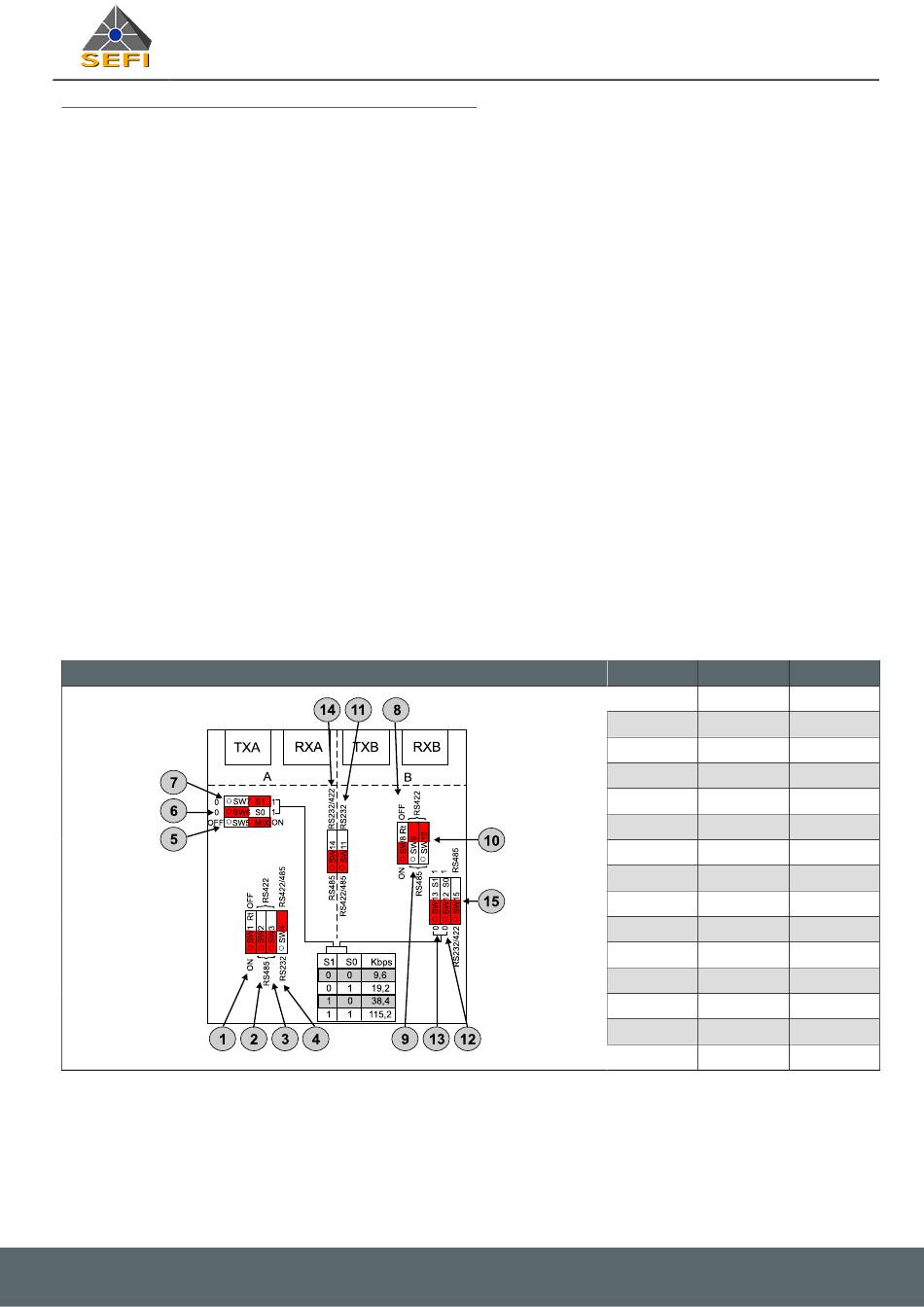

Configuration des switchs du ConCuFi 1 et 3
Ce document est la propriété de SEFI. Il ne doit pas être communiqué ou reproduit sans notre accord écrit. SEFI 782 rue Duhamel du Monceau, 45300 Pithiviers - FRANCE
12_NGP_1525 (Ind. F1 - 02/10/2023)
Débit : Les vitesses doivent être identiques sur tous les ConCuFi de part et d'autre
•
d'une liaison. Dans cet exemple, le débit est de 9.600 bauds sur les liaisons RS422
et de 38.400 bauds sur les liaisons RS485.
Equipement 1: Equipement de supervision maître raccordé par une liaison RS422/
•
JBUS directement sur le premier équipement de contrôle et de signalisation du
réseau.
Equipement 2: Premier équipement de contrôle et de signalisation du réseau
•
connecté par :
• Une liaison cuivre RS422 sur l'équipement de supervision pour un débit de 9.600
bauds avec une résistance terminale,
• Une liaison cuivre RS422/JBUS « Esclave » sur la partie B du ConCuFi 1 pour
un débit de 9.600 bauds avec une résistance terminale,
• Une liaison cuivre de la voie 1 RS485 de sa carte réseau sur la partie A du
ConCuFi 1 pour un débit de 38.400 bauds avec une résistance terminale,
• Une liaison cuivre de la voie 2 RS485 de sa carte réseau sur la partie A du
ConCuFi 2 pour un débit de 38.400 bauds avec une résistance terminale.
Equipement 3: Equipement de contrôle et de signalisation connecté par une liaison
•
cuivre RS422 sur la partie B du ConCuFi 3 pour un débit de 9.600 bauds avec une
résistance terminale.
• Une liaison cuivre RS422/JBUS « Esclave » sur la partie B du ConCuFi 3 pour
un débit de 9.600 bauds avec une résistance terminale,
• Une liaison cuivre de la voie 1 RS485 de sa carte réseau sur la partie A du
ConCuFi 4 pour un débit de 38.400 bauds avec une résistance terminale,
• Une liaison cuivre de la voie 2 RS485 de sa carte réseau sur la partie A du
ConCuFi 3 pour un débit de 38.400 bauds avec une résistance terminale.
ConCuFi multimode
Notice générale produit -
ConCuFi multimode
Repère
Switch
1
SW1 Rt
2
SW2
3
SW3
4
SW4
5
SW5 MIX
6
SW6 S0
7
SW7 S1
8
SW8 Rt
9
SW9
10
SW10
11
SW11
12
SW12 S0
13
SW13 S1
14
SW14
15
SW15
Position
ON
RS485
RS485
RS422/485
ON
0
1
ON
RS422
RS422
RS422/485
0
0
RS485
RS232/422
29
