Configuration des switchs pour le ConCuFi 1 et le ConCuFi 2 :
Configuration des matériels :
Ce document est la propriété de SEFI. Il ne doit pas être communiqué ou reproduit sans notre accord écrit. SEFI 782 rue Duhamel du Monceau, 45300 Pithiviers - FRANCE
12_NGP_1525 (Ind. F1 - 02/10/2023)
Débit : Les vitesses doivent être identiques sur tous les ConCuFi de part et d'autre
•
d'une liaison. Dans cet exemple, le débit est de 9.600 bauds.
Equipement de contrôle et de signalisation connecté par une liaison cuivre RS422
•
sur la partie A du ConCuFi 1 pour un débit de 9.600 bauds avec un élément de
fin de ligne.
Centralisateur de mise en sécurité incendie connecté par une liaison cuivre RS422
•
sur la partie A ConCuFi 2 pour un débit de 9.600 bauds.

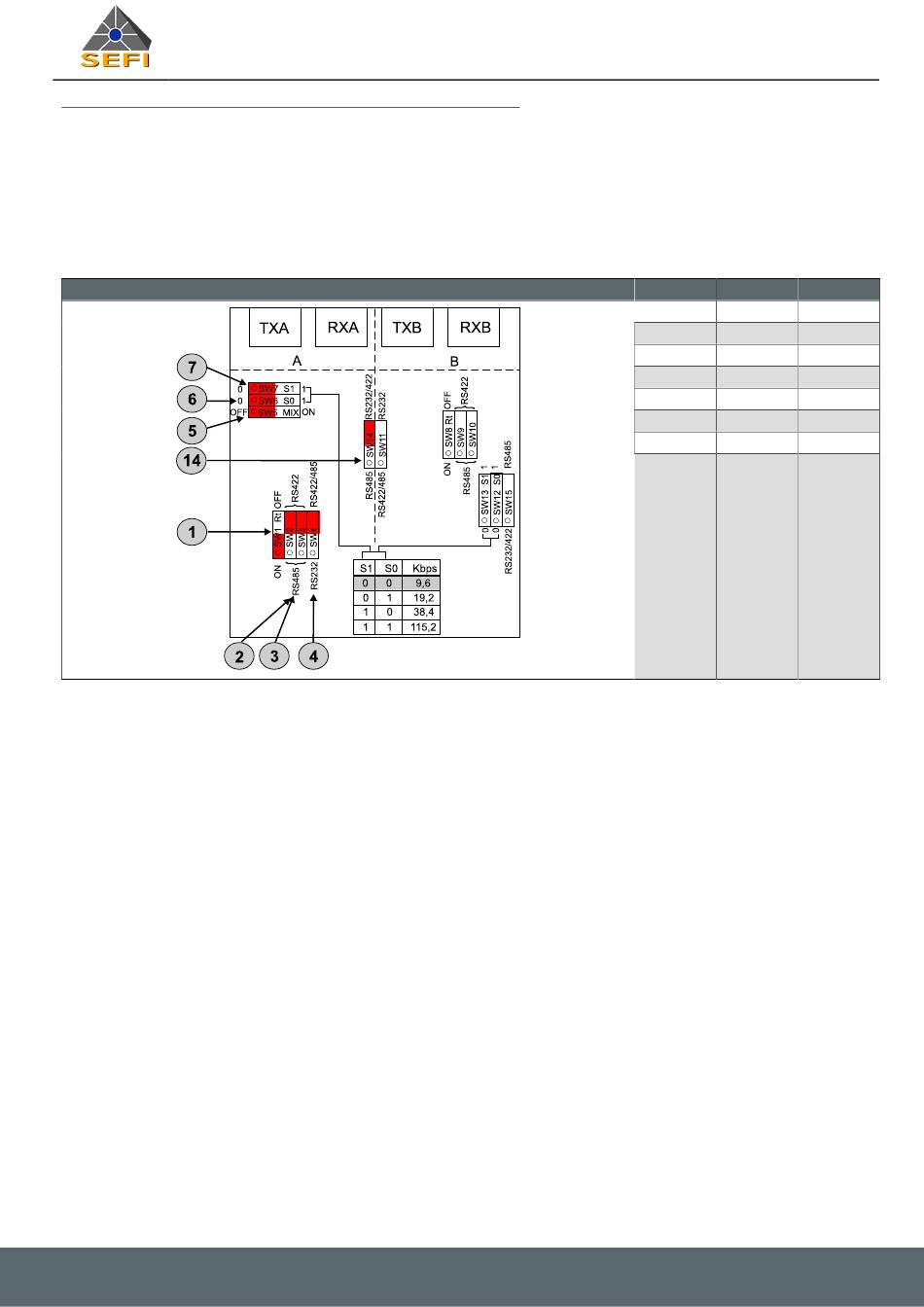

Configuration des switchs du ConCuFi 1 et 2
ConCuFi multimode
Notice générale produit -
ConCuFi multimode
Repère
Switch
1
SW1 Rt
2
SW2
3
SW3
4
SW4
5
SW5 MIX
6
SW6 S0
7
SW7 S1
14
SW14
Position
ON
RS422
RS422
RS422/485
OFF
0
0
RS232/422
26
