Abritant des algorithmes sophistiqués mais présentés de manière claire et pratique, SOUNDVISION
offre plusieurs niveaux de support technique aux utilisateurs des produits L-ACOUSTICS. Grâce à la
rapidité et à la simplicité de son mode ''coverage'', il convient parfaitement à l'ingénieur du son en
prestation. Les informations détaillées du mode ''mapping'' en font un outil précieux pour le
consultant audio. Les propriétés physiques indispensables à l'installateur sont renseignées pour
chaque produit.
Le mode "coverage" permet la visualisation immédiate de la couverture et du niveau de pression
sonore dans la zone de directivité (-6 dB) et dans la bande de fréquence 1 kHz - 10 kHz. A l'intérieur
de cette zone, et pour faciliter le placement des enceintes dans des installations distribuées, une
seconde zone à -3 dB est accentuée. Par exemple, pour des installations utilisant des systèmes ARCS
ou coaxiaux distribués, le but est de s'assurer que les zones à -3 dB sont jointives. Cette méthode
permet d'obtenir rapidement une couverture sonore homogène.
Le mode "mapping", correspondant à une cartographie couleur des niveaux de pression sonore,
permet de visualiser l'influence de chaque source sur la zone d'audience ainsi que les effets
d'interférence entre enceintes, dans une bande de fréquence ajustable entre 100 Hz et 10 kHz.
L'utilisateur peut cliquer sur cette cartographie sonore pour obtenir une indication du niveau de
pression sonore en dB SPL et dB A. Une cartographie sonore sur la bande 1 kHz – 10 kHz nous
donne une idée précise sur la qualité du design. En effet, cette bande passante correspond à la
directivité de l'enceinte.
L'utilisateur peut, dans ce mode, modifier les différentes unités (poids, distance et délai), l'échelle des
niveaux SPL et le pas de discrétisation.

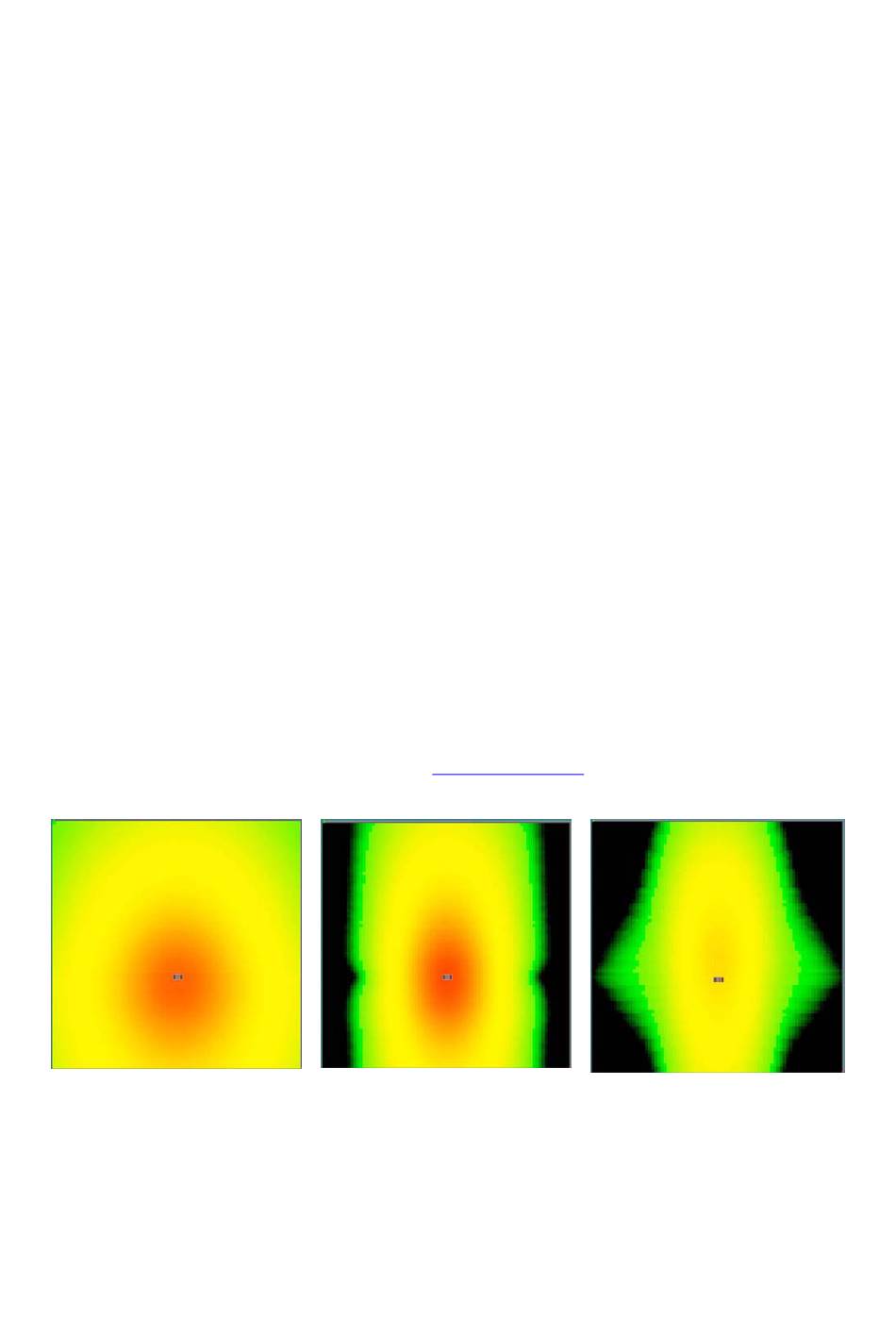

Pour illustrer la directivité d'un cluster de 4 ARCS dans une configuration verticale (guides d'onde
horizontaux), la figure 22 montre des cartographies par bande d'octaves. Pour cet exemple, le
cluster d'ARCS est perpendiculaire à la zone d'audience (40x40m) située à 20 mètres de distance
(correspondant à un système ARCS dirigé vers un mur). Sur cette représentation, la directivité de
40° est orientée vers le haut, et celle de 20° vers le bas. Horizontalement, le cluster possède une
directivité de 90°, qui se traduit sur la zone d'audience par une couverture de 24m. La couverture du
système est stable au dessus de 2 kHz et devient de plus en plus omnidirectionnelle pour les
fréquences basses.
Note: Pour obtenir une version couleur des figures 22, 23 et 24, merci de vous référer à la version
électronique du manuel ARCS, disponible sur le site www.l-acoustics.com.
250 Hz
125 Hz
400 Hz
