Belanger Pro Source COLLECTION SOU120MB Manuel D'installation page 2

IMPORTANT
Bélanger recommends using a professional plumber for
all installation and repair. Please inform yourself about the
Canadian Plumbing Code's regulations and your local
municipality plumbing codes before installation. The
Canadian Plumbing Code requires the installation of
surge arresting devices to eliminate water hammering.
ALLOW AN ADEQUATE OPENING IN ORDER TO EASILY ACCESS
CONNECTIONS OR OTHER PLUMBING DEVICES FOR MAINTENANCE
OR REPAIR.
Bélanger recommande de faire appel à un plombier compétent pour
l'installation et la réparation de ce produit. Veuillez vous informer des
di érentes règles du Code Canadien de plomberie et des exigences de
votre localité avant l'installation. Le Code Canadien de plomberie exige
l'installation d'un dispositif anti-bélier afin d'amortir les coups de bélier
dans la plomberie. PRÉVOIR UNE OUVERTURE SUFFISANTE POUR
FACILITER L'ACCÈS AUX RACCORDEMENTS OU À TOUT AUTRE
DISPOSITIF DE PLOMBERIE EN VUE DE L'ENTRETIEN OU DE LA
RÉPARATION.
TECHNICAL DRAWING - DESSIN TECHNIQUE
SOU120MB
Finished wall
2-3/8"
mur ni
(60 mm)
13/16"
(21 mm)
Finished wall
15/16"
Mur ni
(24 mm)
1-9/16"
(39 mm)
Diameter / Diamètre
7" (178 mm)
2-1/2"
(64 mm)
26"
30"
(763 mm) (660 mm)
Diameter of
wall opening
Diamètre de
l'ouverture du mur
4-1/2" (114 mm)
3-15/16"
(100 mm)
3-1/16"
(78 mm)
8-11/16"
(221 mm)
2-3/16"
(55 mm)
RECOMMENDED TOOLS / OUTILS RECOMMANDÉS
Plumber's pu y Thread seal tape Included / Inclus
Mastic pour Ruban d'étanchéité
plombier * pour joints filetés **
*Apply plumber's pu y under the plastic cover
deck plate to seal your installation.
Connection advice
Appliquez du mastic pour plombier
conseil raccordement
sous la sous-plaque de plastique
pour rendre votre installation étanche. Firmly hand tighten the
hose to the valve and
**Apply thread seal tape
add a quarter-turn using
on threaded connections.
the proper wrench.
Appliquez du ruban d'étanchéité
Tighten more if needed.
sur les connexions filetées.
Raccordez le connecteur flexible à
la valve en serrant fermement à
The model shown in the installation steps may
la main puis ajoutez un quart
di er from the one in box however connection
de tour à l'aide de la clé
type and installation steps are the same.
appropriée. Serrez plus
au besoin.
Le modèle démontré dans les étapes d'installation
peut di érer du produit en boîte, mais le type de
connexions et d'installation demeure le même.
BEFORE YOU BEGIN / AVANT DE COMMENCER
MAIN WATER VALVE
ENTRÉE D'EAU PRINCIPALE
OFF
FERMÉ

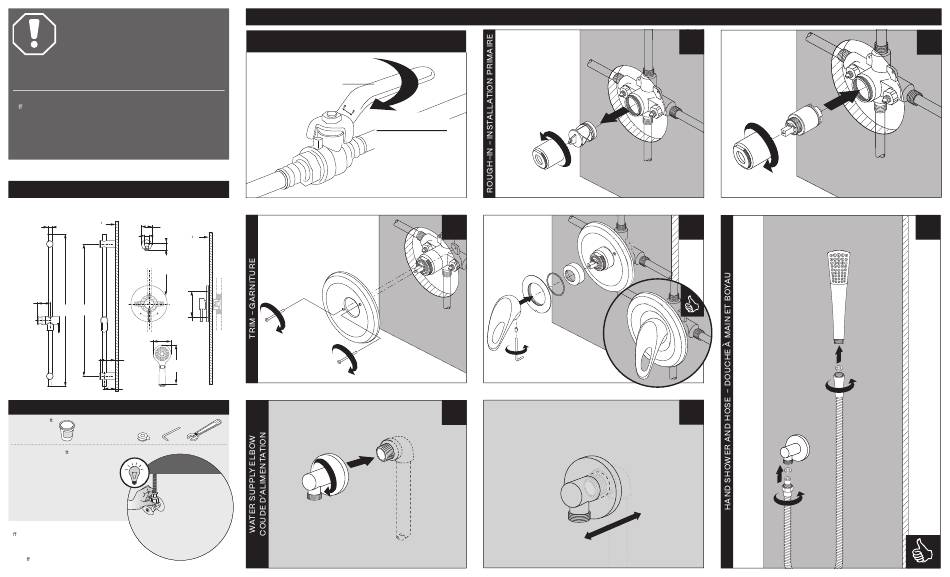

INSTALLATION STEPS - ÉTAPES D'INSTALLATION
3
5
BRIDE AJUSTABLE
ADJUSTABLE FLANGE
1
4
6
2
7
