Chapitre 4 Test d'Affaiblissement et OTDR (unidirectionnel ou bi-directionnel manuel)
Configurer le test OTDR (unidir et/ou bidir manuel - sans TrueBIDIR ou Boucle)
Configurer le test OTDR (unidir et/ou bidir manuel
- sans TrueBIDIR ou Boucle)
Une fois la fonction FCOMP/-PRO sélectionnée sur les deux appareils et les références
effectuées, les paramètres de configuration peuvent être définis.
Depuis la page Process, appuyer sur la touche Menu pour accéder aux paramètres de
configuration.
Dans ce chapitre, seul la configuration du test otdr est décrite; se référer au
pour la configuration des autres paramètres.
Paramètres Acquisition

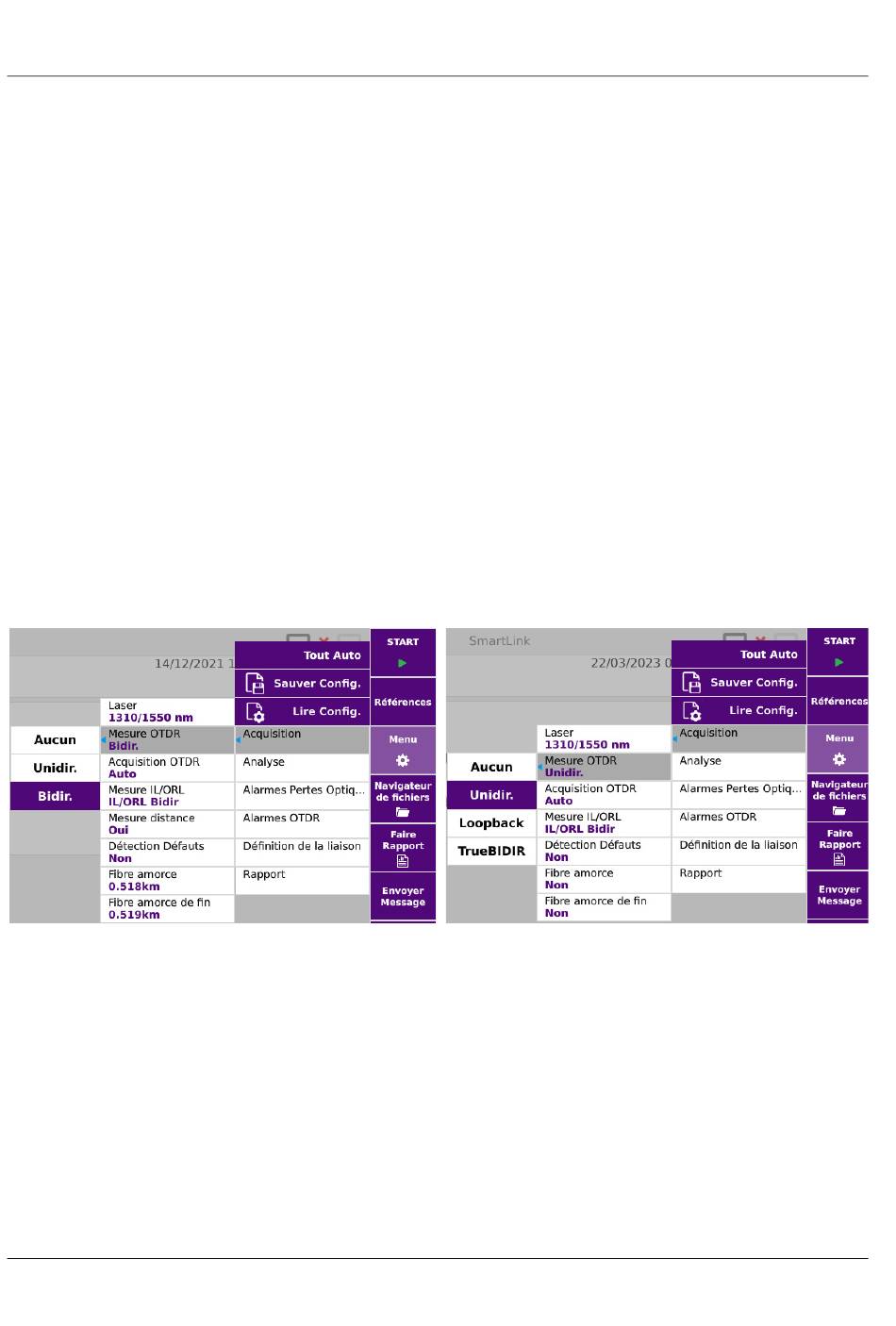

Figure 30
Configuration OTDR
Sans l'option logiciel TrueBIDIR ou Loopback installée
Mesure OTDR
Acquisition OTDR Auto.: la mesure OTDR est réalisée avec les paramètres définis
40
Aucun: aucune mesure OTDR n'est effectuée.
Unidir: une mesure OTDR est réalisée: dans un seul sens
uniquement, depuis l'appareil ayant lancé la mesure via la touche
Start.
Bidir.: la mesure OTDR est réalisée dans les deux sens. Notez
que les courbes OTDR restent sur l'appareil local. Pour une
automatisation complète, voir
en mode automatique (Test Auto).
Manuel d'Utilisation
Avec l'option logiciel TrueBIDIR ou Loopback installée
Chapitre 6 page
700MAN103 Rev. 003
Chapitre 3
63.
