Chapitre 7 High Fiber Count
Configurer le module MPO
•
Séquencement Cable ON -> Permet de démarrer les tests de toutes les fibres
du câble, en commençant par la première fibre.
Valider la continuité bout à bout et la polarité
1
Aller sur l'onglet Process.
2
En bas de l'écran, appuyer sur
FCOMP-PRO teste la continuité bout à bout et la polarité entre deux appareils
(pour les 12 ports du switch MPO), puis identifie la polarité la plus probable et
fourni une indication réussite/échec.

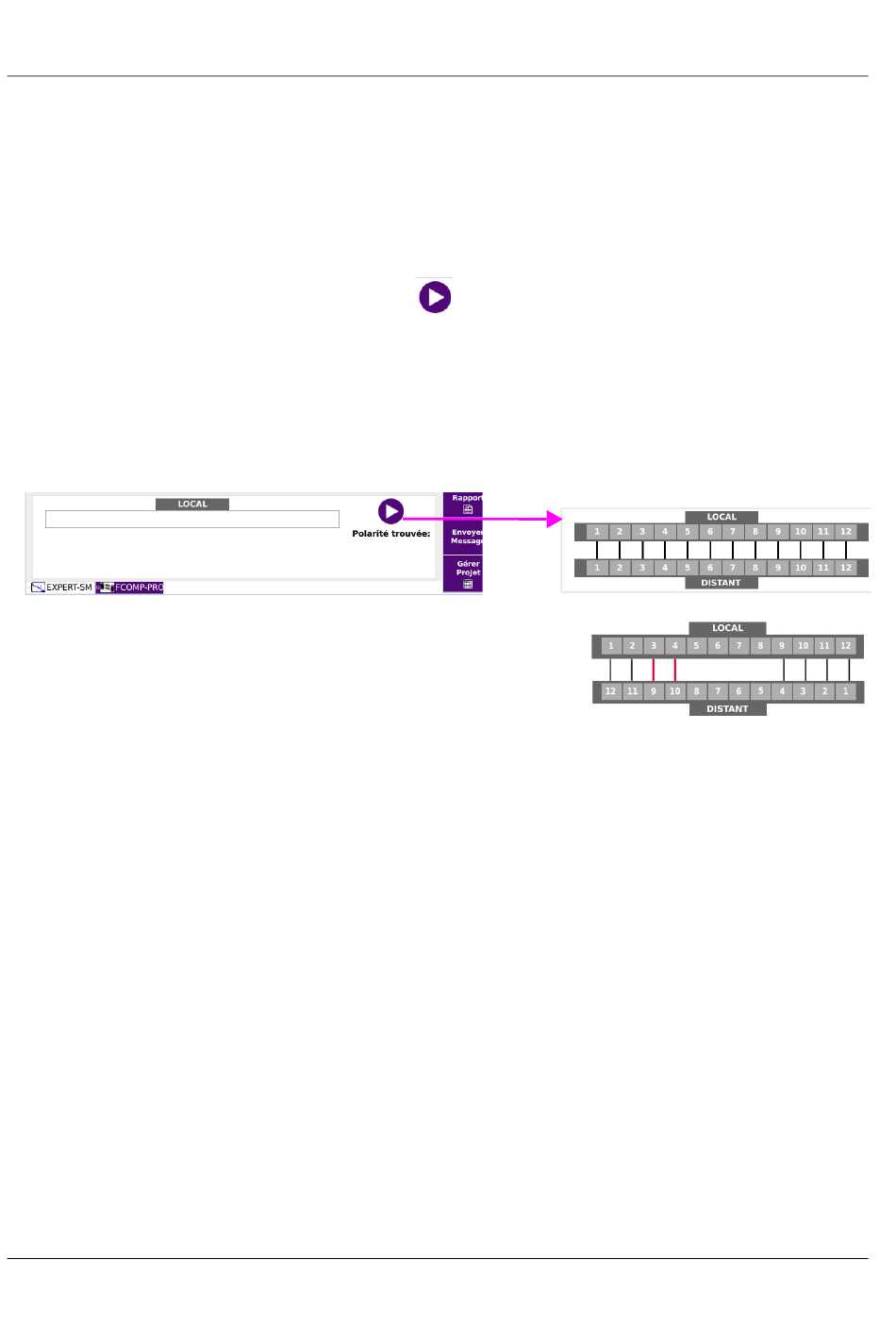

Figure 59
Vérification de la Polarité
Validation polarité
• Gris avec des lignes de croisement: liaison établie avec les canaux
attendus
• Rouge avec des lignes de croisement: liaison établie avec des canaux
non attendus.
• Continuité bout à bout: si aucune liaison n'est établie sur une fibre: du rouge
sera affiché sur l'appareil local avec une ligne rejoignant l'unité distante
Test natif de câble pour mesure Affaib./ORL
Pour obtenir une mesure de perte précise conformément à la norme IEC/TIA, et
s'assurer que le type des câbles de test correspond au MPO sous test (4), (5), un cordon
d'adaptation (3) doit être ajouté entre le câble de test référencé et le MPO (5) sous test.
S'assurer qu'il y a le bon type à chaque extrémité.
86
Manuel d'Utilisation
.
Polarité: réussi
Polarité: échec
700MAN103 Rev. 003
