3.7. Connexion d'un condensateur de soutien ou d'un circuit tampon
Dans les sections où le contact avec les rails est mauvais (par exemple lors du passage
d'aiguillages) ou lorsque la consommation de courant de la locomotive est mauvaise (par
exemple en raison de sa construction), l'alimentation du décodeur peut être brièvement
interrompue. En mode analogique, les conséquences sont généralement minimes, mais en
mode numérique, des perturbations massives peuvent en résulter : par exemple, un
scintillement des éclairages et un bégaiement du moteur, voire une commutation automatique
en mode analogique. Il est possible d'y remédier en raccordant un condensateur de soutien
ou un circuit tampon spécial.
Sur la platine d'adaptation, outre les connexions pour GND et U+ situées à l'extérieur de la
platine, il y a deux autres connexions GND et U+. Celles-ci sont reliées entre elles et peuvent
donc être utilisées selon des considérations pratiques. Il est ainsi possible de raccorder
séparément GND et U+ du module SUSI et GND et U+ d'un condensateur de soutien ou d'un
circuit tampon.
12 | Connexions

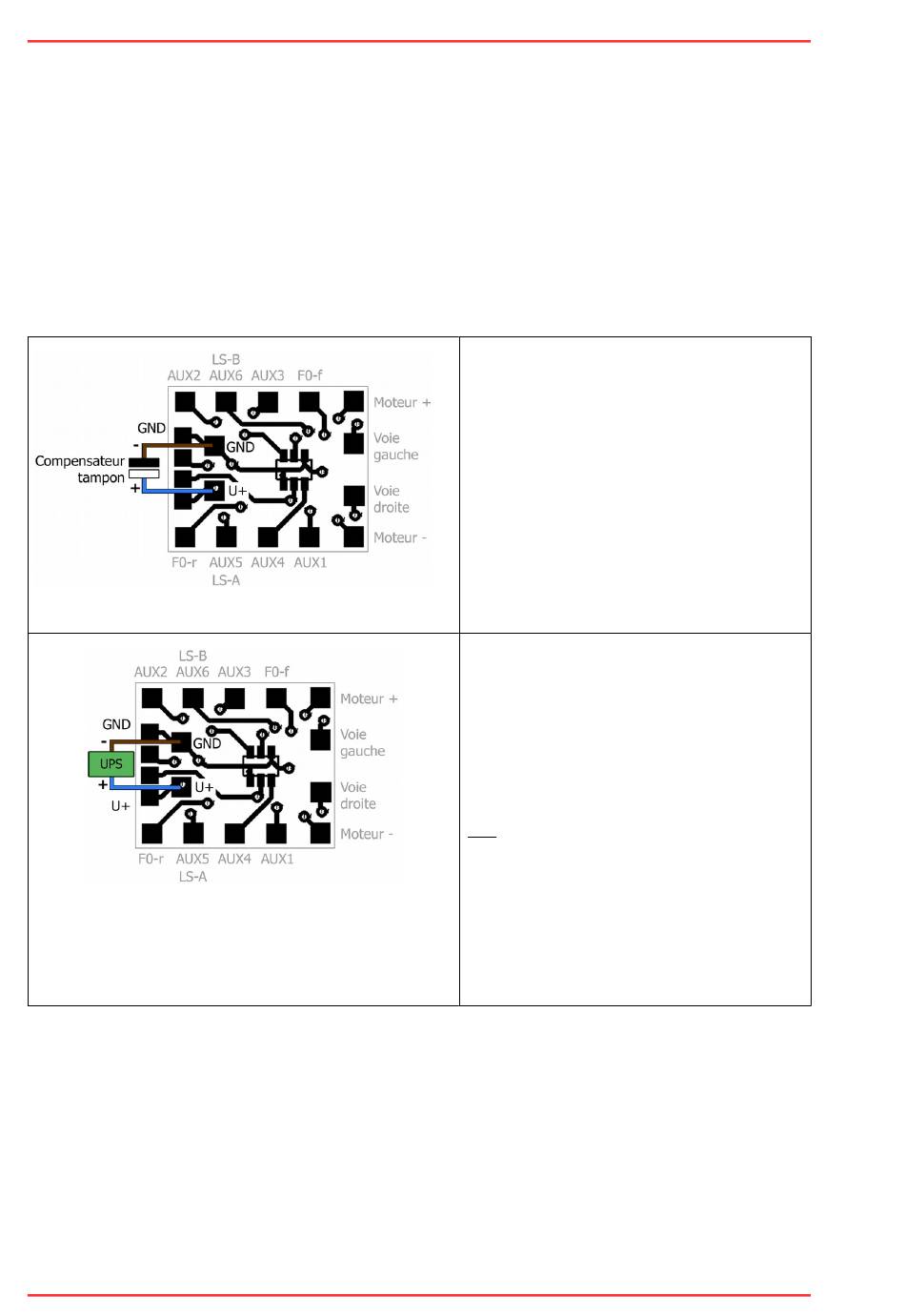

Raccordement d'un condensateur
de soutien
Respectez les exigences relatives au
voltage et à la capacité du
condensateur de soutien dans les
caractéristiques techniques du
décodeur.
Veillez à respecter la polarité lors du
raccordement !
Raccordement d'un circuit tampon
La capacité des circuits tampons est
considérablement plus élevée que celle
des condensateurs de soutien (par ex.
UPS-mini avec 0,47 F, 1,0 F ou 1,5 F).
Utiliser un circuit tampon qui ne doit
pas obligatoirement être raccordé à la
sortie de commande spéciale pour les
circuits tampon d'un décodeur de
véhicule, par exemple UPS-mini
(références 70-0221x, 70-0222x, 70-
0223x).
