10. Inclinez légèrement la carte afin de la faire entrer dans le châssis
par son côté gauche.
11. Fixez la carte. Insérez-la de manière à ce que le connecteur se
trouve au même niveau que le panneau E/S, et que la carte soit
alignée sur le connecteur de la carte mère et sur le support situé à
droite.
Veillez à insérer la pointe du connecteur E/S dans l'emplacement
métallique du panneau E/S (à côté de la carte mère).
12. Appuyez fermement, mais sans forcer, sur la carte afin que le
connecteur situé sur le côté de la carte soit bien fixé à celui de la
carte mère.

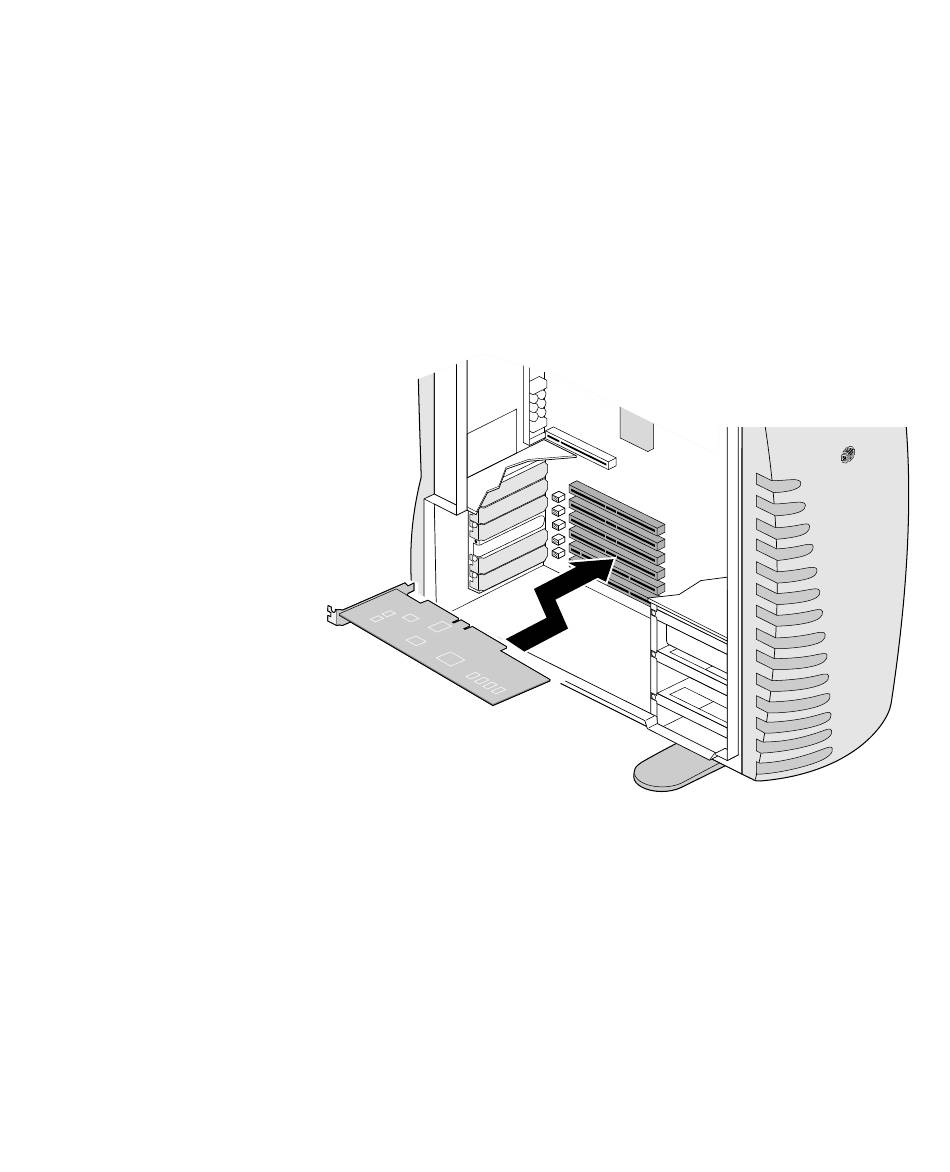

Figure 5-3
Insertion d'une carte PCI
Cartes d'extension 77
