Supports placés au-dessus des processeurs
Languette
Insertion de régulateurs de tension
1.
Repérez les emplacements appropriés aux régulateurs de tension.
Reportez-vous à la Figure 6-1 afin de déterminer l'emplacement à
utiliser.
2.
Insérez les régulateurs de tension dans les supports prévus à cet
effet.
Dans le support situé au-dessus du processeur supérieur,
insérez la carte du régulateur de tension de manière à ce que
ses composants soient orientés vers le haut.
Dans les supports situés au-dessous du processeur principal,
insérez les cartes des régulateurs de tension de manière à ce
que leurs composants soient orientés vers le bas.
Remarque : Lorsque le régulateur de tension est inséré
correctement et que les languettes qui fixent la
carte au support sont verrouillées, un espace
vide rectangulaire doit apparaître au-dessous
de chaque languette.

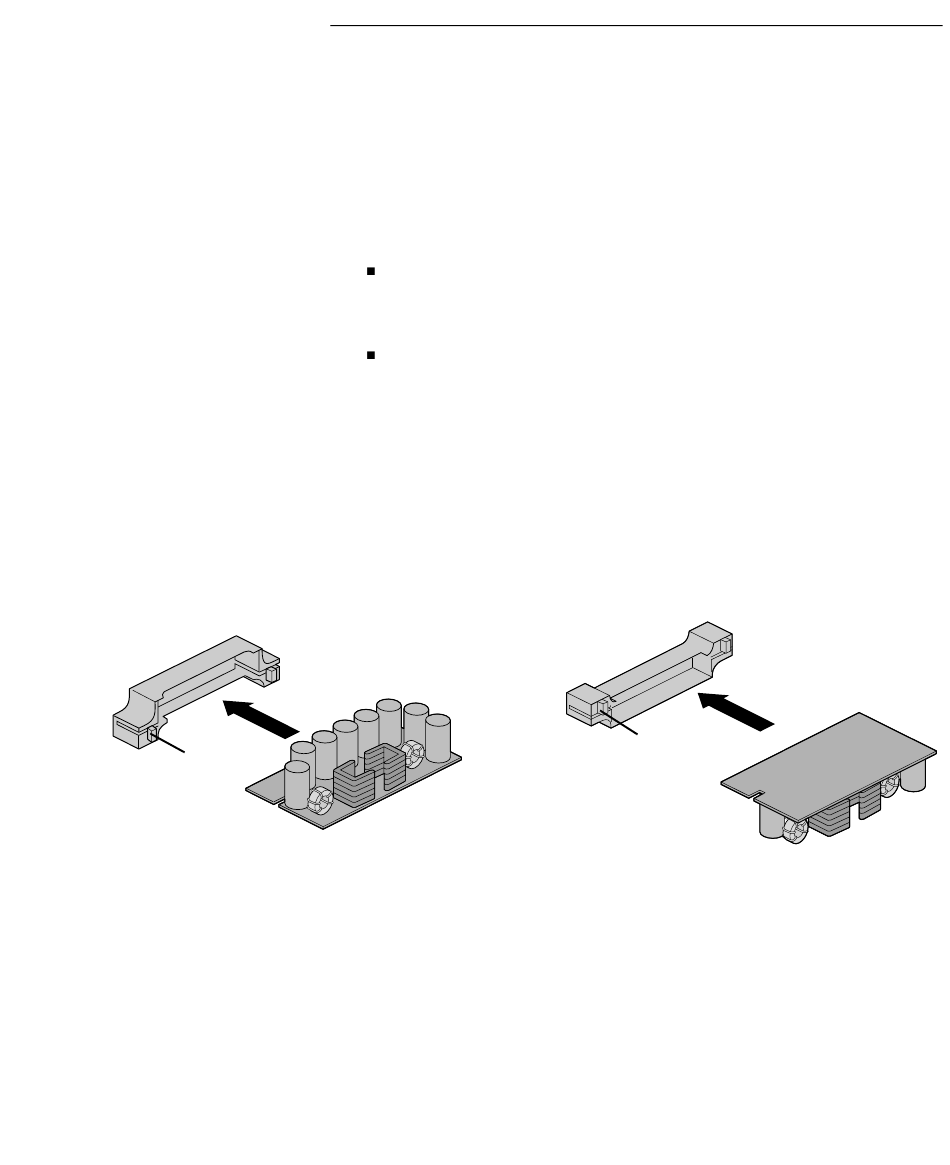

Figure 6-6
Insertion d'un régulateur de tension
L'installation des régulateurs de tension est maintenant terminée.
Passez à la section « Changement des cavaliers de vitesse des
processeurs », page 112.
Supports placés au-dessous des processeurs
Languette
Processeurs et régulateurs de tension 111
