S u o m a l a i n e n

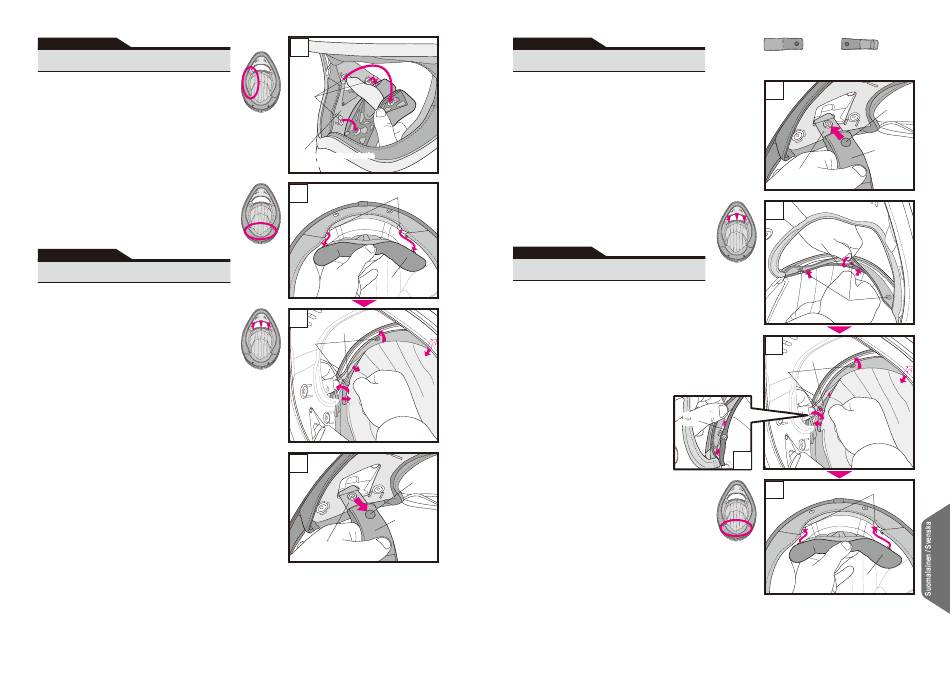

Sisäosien poistaminen
1. Poskipehmusteiden poistaminen
Irrota pehmuste poskipehmusteen alustasta
avaamalla 3 painonappia (piirros 1).
2. Keskipehmusteen poistaminen
Irrota keskipehmuste avaamalla ensin painonapit
2:sta kohdasta kypärän takaosassa (piirros 2).
Irrota keskipehmusteen etualalla oleva haka ja
vedä levy ulos, kuten piirroksessa 3.
3. Leukahihnan suojusten poistaminen
Poista poskipehmuste ja avaa sitten leukahihnan
suojuksen neppari. Poista leukahihnan suojus
(piirros 4). Poista toinen leukahihnan suojus
samalla tavalla.
S v e n s k a

Borttagning av inre delar

1. Borttagning kinddynorna
Lossa de 3 fästena för att ta bort dynan från
kinddynans bas (ritning 1).
2. Borttagning av mittendynan
Ta bort mittendynan genom att knäppa loss 2
punkter på baksidan av hjälmen först (ritning 2).
Lossa
haken på den främre delen
mittendynan och dra ut plattan enligt ritning 3.
3. Ta bort hakremskydden
Ta bort kinddynan och lossa sedan fästet till
hakremsskydden. Ta bort skyddet
hakremmen (ritning 4). Ta bort det andra
hakremsskyddet på samma sätt.
71
Etu- 1
Fram
Painonappi
Fäste
Taka-
Bak
Poskipehmusteen alusta Poskipehmusteen alusta
Kinddynans bas Kinddynans bas
2
Painonappi
Keskipehmuste
Mittendyna
3
Levy
Plåt
Painonappi
Fäste
av
från
4
Leukahihna
Hakrem
S u o m a l a i n e n
Sisäosien asentaminen
1. Leukahihnan suojusten asentaminen
Leukahihnan
kypärän oikealla ja vasemmalla puolella. Vie
leukahihna leukahihnan suojuksen läpi ja paina
jokaista painonappia, kunnes kuulet napsah-
duksen (piirros 5).
2. Päälakipehmusteen asentaminen
Käännä etuosan suojus ylös ja aseta päälakip-
ehmusteen etulevy. Aseta etulevyn kumpikin
pää piirroksen A mukaisesti niin, etteivät päät
pistä esiin suojuksesta. Kiinnitä 3 kohtaa
Fäste
kiinnikkeillä, kuten piirroksissa 6 ja 7. Napsauta
2 kiinnikettä paikoilleen päälakipehmusteen
takaosaan piirroksen 8 mukaisesti.
S v e n s k a

Montering av inre delar

1. Montering av hakremmens skydd
Hakremmens skydd har olika former på höger
och vänster sida av hjälmen. För hakremmen
genom ett av hakremmens skydd och fäst dem
mot varandra tills du hör ett klick (ritning 5).
2. Montering av mittendynan
Fäll upp skyddet på den främre delen och för in
mittendynans främre platta. Sätt i båda ändarna
av den främre plattan så att den inte sticker ut
utanför skyddet enligt ritning A. Fäst de 3
lägena med hakarna enligt ritning 6
och 7. Fäst de 2 krokarna på plats i
det bakre området av mittendynan
enligt ritning 8.
Haka
Hake
Leukahihnan
suojus
Hakremmens
skydd
suojukset ovat erimuotoiset
Painonappi Painonappi
Fäste Fäste
A
Leukahihnan Leukahihnan
suojus (O)
suojus (V)
Hakrem (V) Hakrem (H)
5
Haka
Hake
Leukahihnan
suojus
Hakremmens
skydd
Leukahihna
Hakrem
6
Painonappi
Fäste
Levy
Plåt
7
Painonappi
Fäste
Levy
Plåt
8
Painonappi
Fäste
Keskipehmuste
Mittendyna
72
