SwitchPilot Servo via huit entrées pour boutons poussoirs (quatre servos avec chaque fois deux positions). Raccordez
les boutons poussoirs comme indiqués sur l'illustration 17.

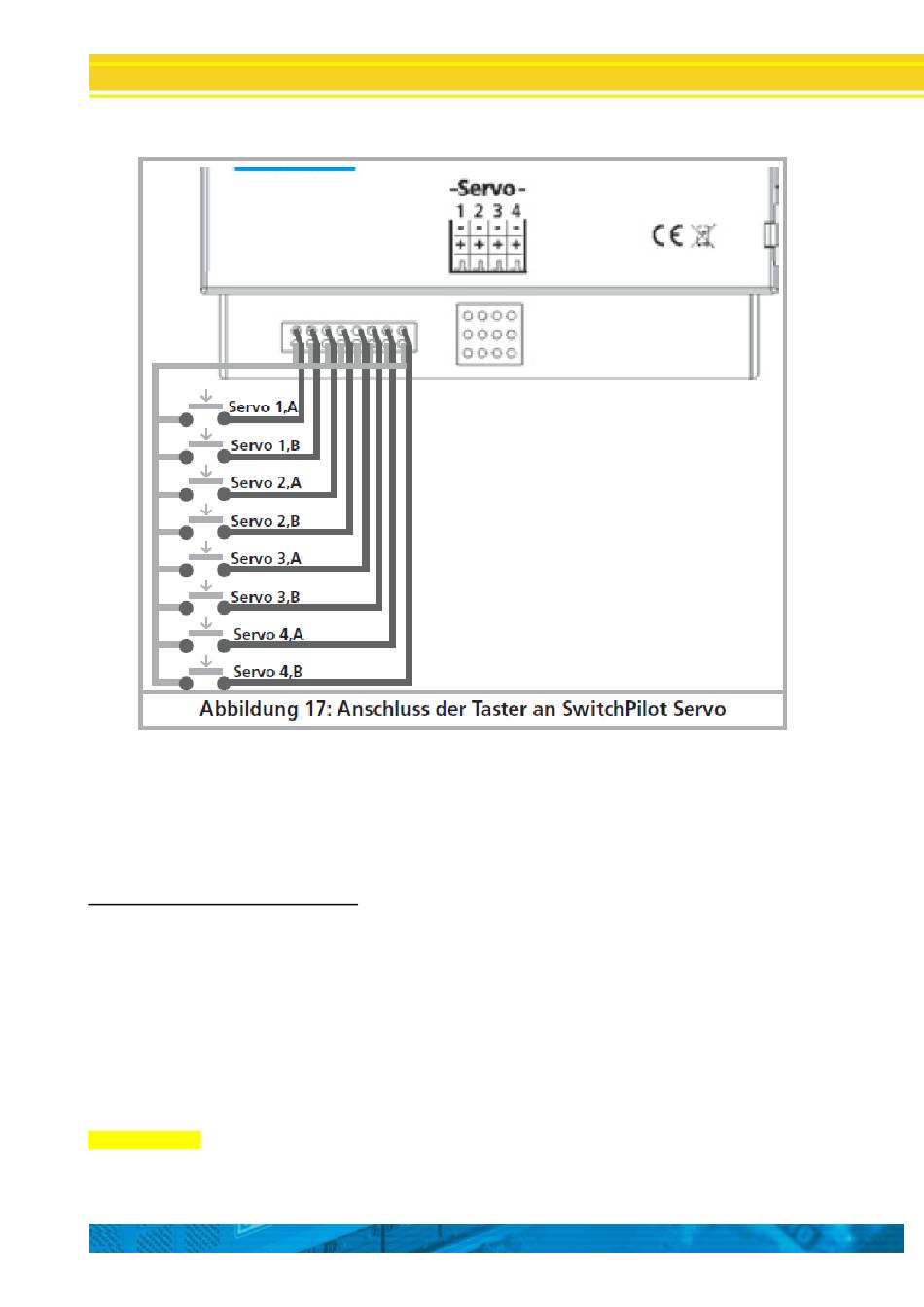

Illustration 17 : branchement des boutons poussoirs au SwitchPilot Servo.
• Les boutons poussoirs doivent être libres de tout potentiel.
• Pour la commutation, une courte impulsion est suffisante.
13. Options pour le SwitchPilot Extension.
Le comportement d'un module SwitchPilot Extension optionnel peut être configuré avec le CV 49.
13.1. Moment de commutation.
Habituellement, les relais du module SwitchPilot Extension commutent immédiatement après en avoir reçu l'ordre.
Toutefois, cela peut provoquer un court-circuit lors de la polarisation de la pointe de cœur parce que la lame de
l'aiguillage se trouve encore pendant un certain temps dans la position précédente. Vous pouvez modifier le
comportement de sorte que les relais ne commutent qu'à la moitié de la course entre la position "A" et la position 'B'.
Le moment exact de commutation du relais dépend alors de la durée de la course souhaitée du servo.
SwitchPilot Servo.
Il faut configurer le CV 49 en ajustant le bit correspondant à chaque sortie relais dont la commutation doit être
retardée. Consultez le tableau de la section 18 pour plus de détails.
