a) Raccordement d'un aiguillage avec déclenchement en fin de course. Reliez la borne Out A avec borne FB A ainsi que
Out B à FB B.
b) Raccordement avec contacts de rétrosignalisation séparés : ici vous connectez les deux contacts de
rétrosignalisation aux bornes FB A ou FB B et le pôle commun du dispositif de rétrosignalisation à la borne C.
La possibilité et la façon de faire apparaître les informations de rétrosignalisation dépendent de votre centrale
digitale. La centrale ECoS® de ESU, à partir de la version du logiciel 1.1.0, peut montrer le statut des aiguillages sur le
display des aiguillages.
Veuillez tenir compte des informations supplémentaires au chapitre 11 sur la rétrosignalisation d'aiguillages via
RailCom®.

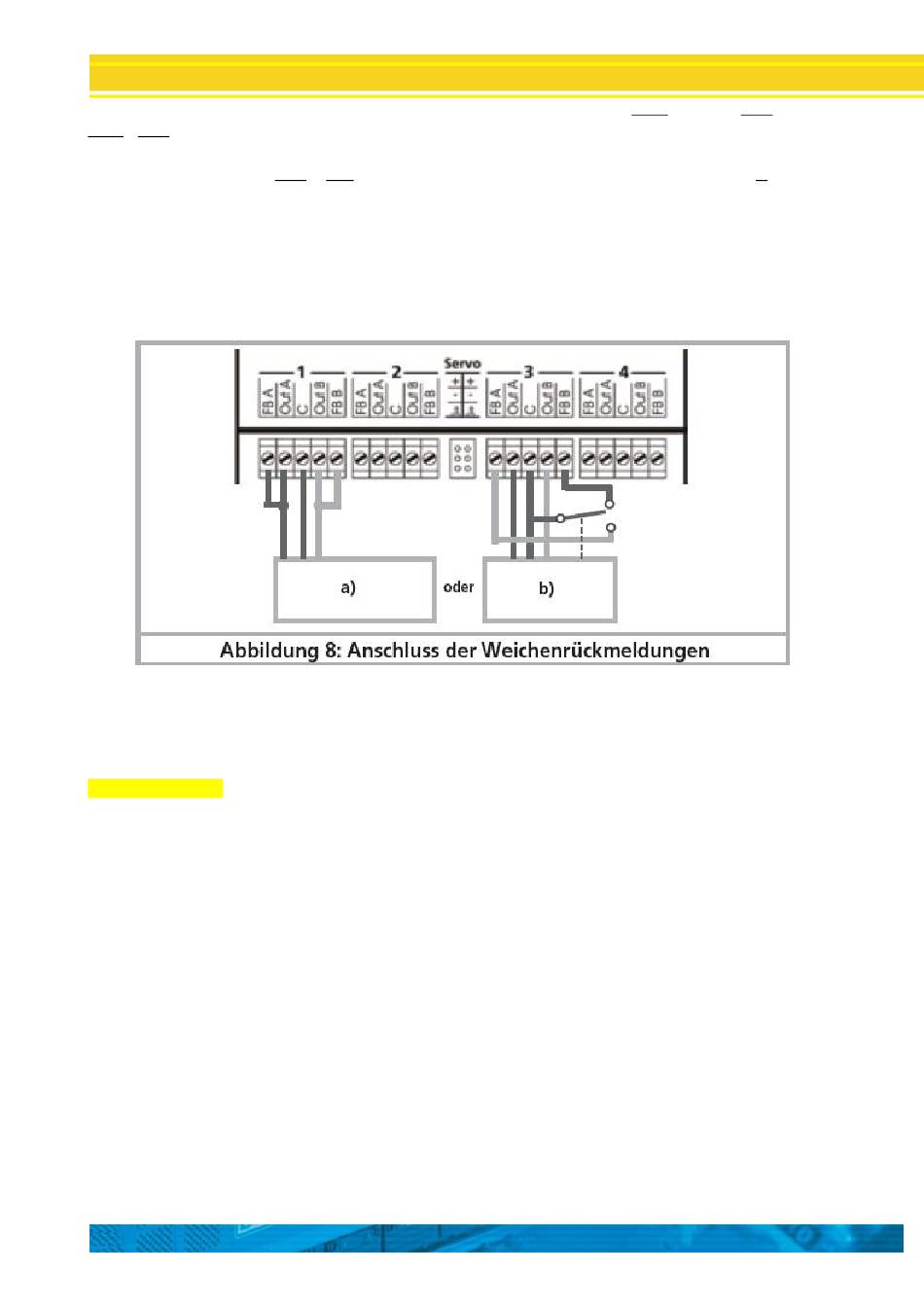

Illustration 8 : connexion du dispositif de rétrosignalisation d'aiguillages.
6.10. Polarisation de la pointe de cœur d'un aiguillage.
SwitchPilot Extension.
A l'aide des sorties relais du SwitchPilot Extension, on peut polariser la pointe de cœur d'un aiguillage (illustration 9).
Lorsque vous actionnez un aiguillage au moyen d'un servo, il est généralement nécessaire de choisir le moment
d'enclenchement du relais de telle manière qu'il ne s'enclenche seulement que lorsque le servo est en position
médiane entre 'A' et 'B'. De cette façon, on évite les courts-circuits. Voir chapitre 13 pour plus de détails.
