Synchronisation d'horloge d'une OS serveur

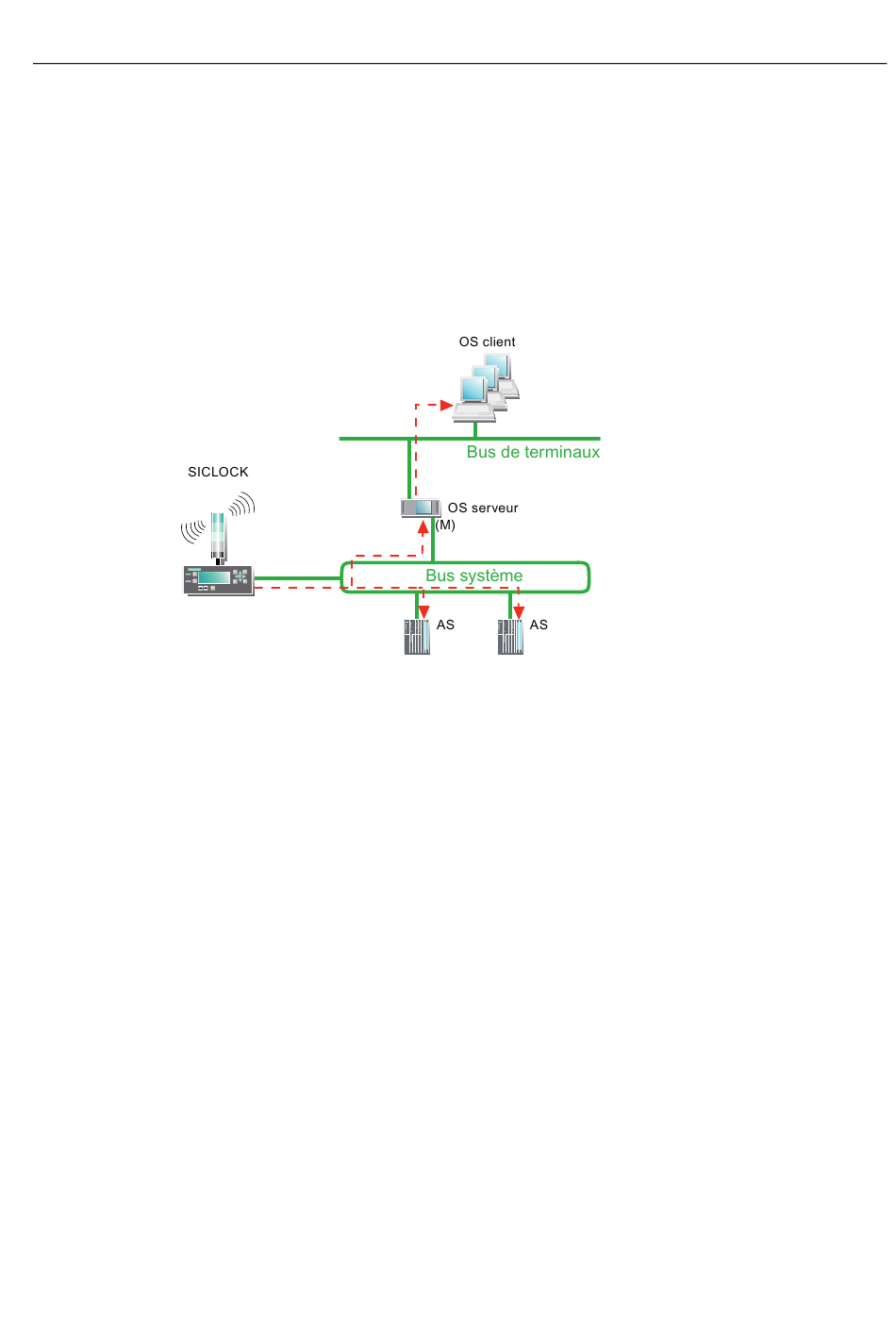

Dans la figure ci-après, SICLOCK fait fonction d'horloge maître pour l'installation. SICLOCK
donne l'heure aux serveurs OS et aux systèmes d'automatisation.
L' OS serveur et les systèmes d'automatisation sont configurés comme horloges esclaves de
SICLOCK. L'OS serveur est l'horloge maître sur le bus de terminaux. Les clients OS sont
des horloges esclaves sur le bus de terminaux.
L'OS serveur est horloge maître coopérative sur le bus système. En cas de coupure de la
connexion à SICLOCK, l'OS serveur prend en charge la fonction d'horloge maître.
Synchronisation d'horloge (V7.1)
Description fonctionnelle, 03/2009, A5E02120743-01
2.7 Fonctionnement de la synchronisation d'horloge sous PCS 7
Notions de base
27
