5 Installation et mise en service
5.4 Installation
C C
D
68

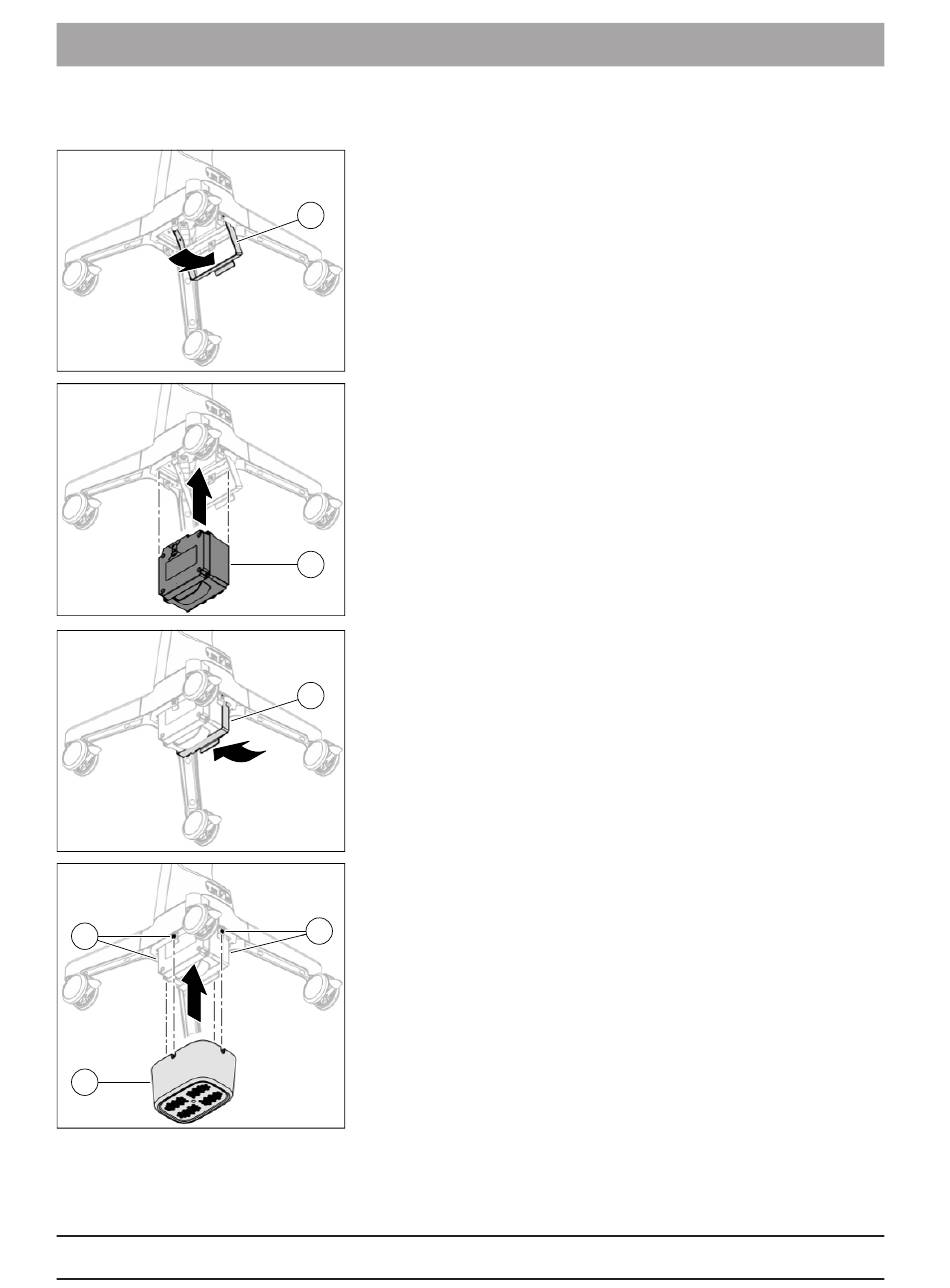

Mise en place de l'accu
1. Pivotez l'étrier de maintien (A) sur le côté jusqu'à ce qu'il
s'enclenche.
A
2. Installez l'accu (B) avec le raccord électrique orienté vers le haut
jusqu'en butée dans le comportement à accu.
Ä L'accu est maintenu dans le compartiment à accu par les axes
de guidage. Il n'est pas nécessaire de le maintenir avec les
mains pour les étapes de montage restantes.
B
3. Pivotez à nouveau l'étrier de maintien (A) vers le bas jusqu'à ce
qu'il s'enclenche.
A
4. Desserrez les quatre vis prémontées M4 x 1 0 (C) sur le
compartiment à accu (env. 5 tours).
Pour ce faire, utilisez le tournevis coudé Torx TX20.
C C
5. Insérez l'habillage de l'accu (D) fourni sur les quatre vis prémontées
(C).
6. Vissez l'habillage de l'accu (D) avec les quatre vis prémontées (C).
Pour ce faire, utilisez le tournevis coudé Torx TX20.
Dentsply Sirona
Notice d'utilisation Primescan™ 2
68 51 369 D3775
D3775.201.01.09.03 2024-09
