Assemblage
Emplacement d'installation
Montage mural

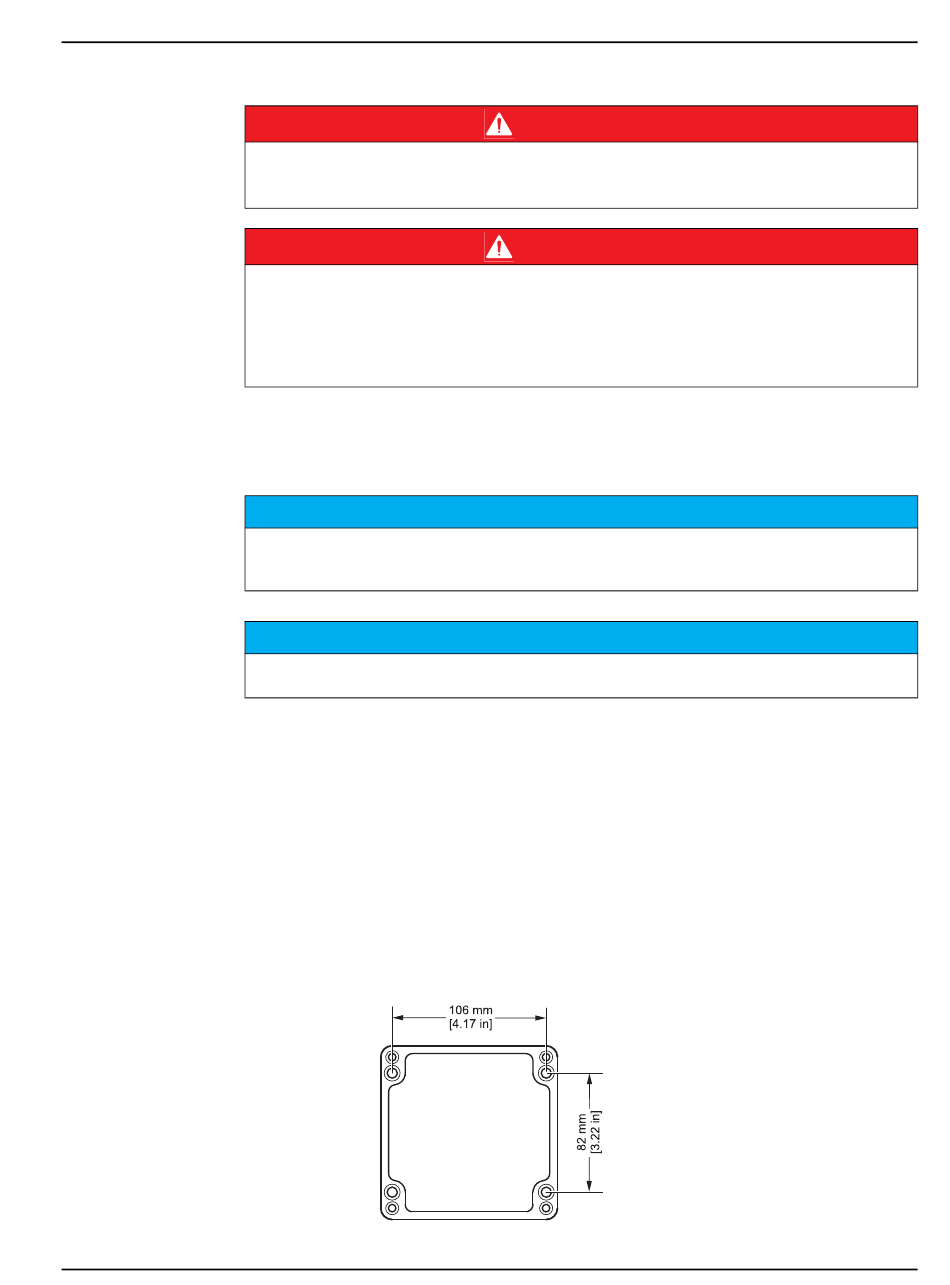

Figure 3
Dimensions
Risque de choc électrique.
Cet appareil doit uniquement être branché à une alimentation monophasée de 100 à 240 V~,
protégée par un disjoncteur ou un fusible de 15 A.
Risque de choc électrique.
Le câble d'alimentation doit toujours comporter un interrupteur à 2 broches, disponible sur site.
L'interrupteur doit respecter la réglementation en vigueur. L'interrupteur doit être installé à
proximité immédiate de l'appareil et être facilement accessible. Il doit comporter une étiquette
indiquant sa fonction. Avant de retirer le couvercle du dispositif, veuillez couper l'alimentation
électrique via l'interrupteur.
Le boîtier de raccordement électrique peut être installé sur un mur, sur pied (vertical) ou
sur rail (horizontal).
Lors de l'installation du boîtier de raccordement électrique, veuillez consulter le manuel
d'utilisation du capteur et du contrôleur. Lisez très attentivement toutes les consignes de sécurité
et indications de danger.
Veillez à laisser suffisamment de place pour les câbles et les connecteurs en dessous du boîtier
de raccordement (c'est-à-dire entre 50 et 100 mm).
Remarque : Après avoir choisi l'endroit où vous souhaitez installer votre appareil, veillez à ce que
toutes les pièces de l'appareil soient toujours facilement accessibles.
1. Desserrez les quatre vis du couvercle, puis retirez le couvercle (reportez-vous à la
Figure 2, page
4).
2. Serrez les quatre vis fournies pour fixer le boîtier sur le mur (reportez-vous à la
Figure 1, page 4
et à la
dimensions requises pour le montage, reportez-vous à la
D A N G E R
D A N G E R
AV I S
AV I S
Figure 2, page
4). Pour plus d'informations sur les
Figure 3, page
5.
5
