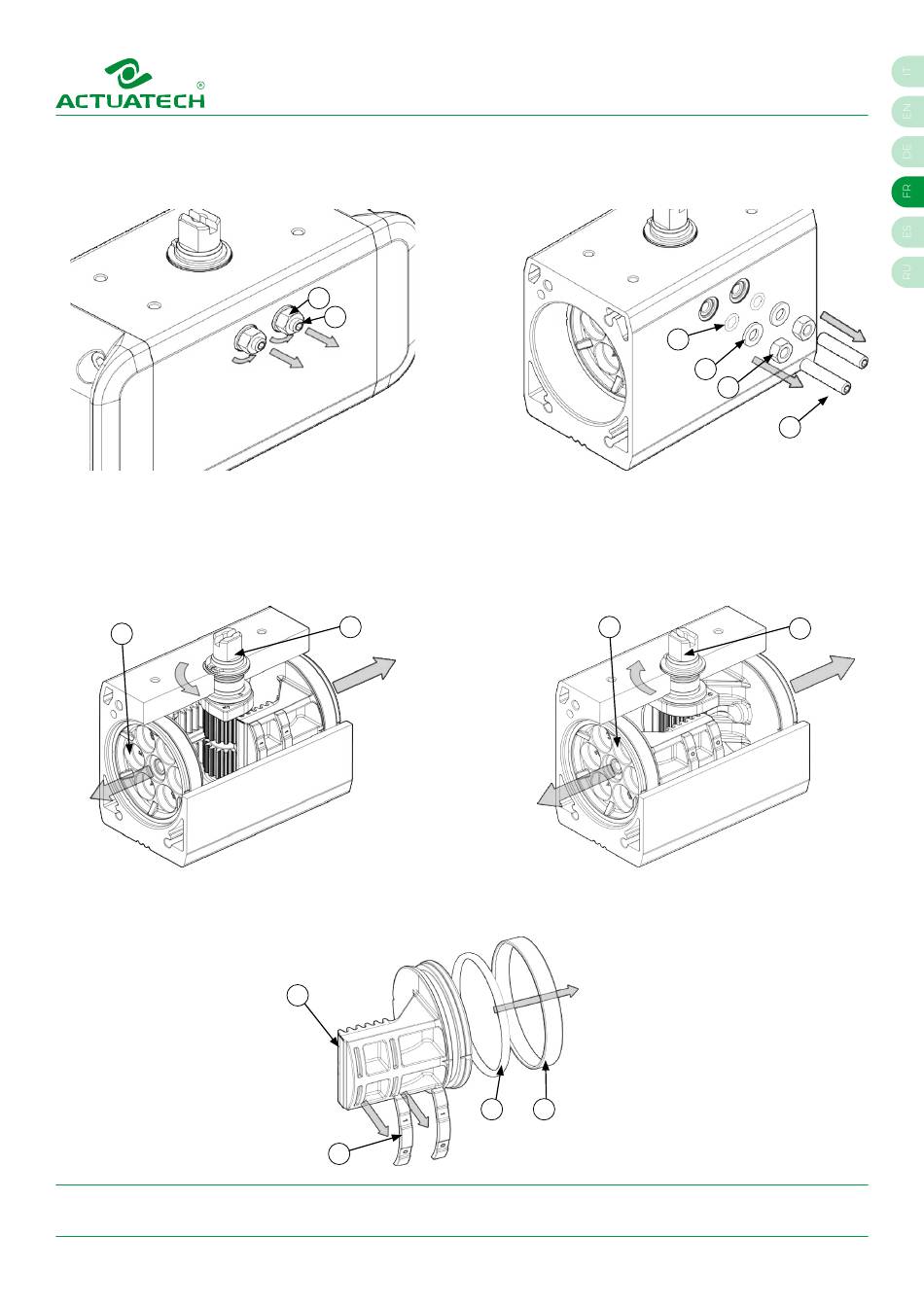

B. Dévissez complètement le contre-écrou (17) et le goujon (18) avec une clé anglaise et une clé Allen.
C. Retirez la rondelle (16) et le joint torique (15). Vérifiez que les composants ne soient pas endommagés.
D. Maintenez l'actionneur dans l'étau et faites tourner l'arbre de transmission (comme indiqué sur le schéma) jusqu'à ce que les
pistons soient libérés des dents de l'arbre, puis faites glisser les pistons hors du cylindre. Ne pas utiliser d'air comprimé pour enle-
ver les pistons du cylindre, cette opération pouvant causer des blessures à l'opérateur.
Double Effet (DA) et
Simple Effet (SR) N.F.
19
E. Vérifiez la bague d'étanchéité (21) et les supports (20). S'il est nécessaire de remplacer la bague d'étanchéité (21), n'utilisez pas
d'outils tranchants pouvant rainurer ou marquer la bague.
ACTUATECH S.p.A.
Via S. Lorenzo, 70, 25069 Villa Carcina (BS) Italy
Tél.
+39 030 8908142 •
Fax
+39 030 8908143 • actuatech@actuatech.com •
Référence MAN81566 - 05/21
RP: ACTIONNEUR PNEUMATIQUE À FRACTION DE TOUR
17
18
2
19
20
www.actuatech.com
Simple Effet (SR) N.O.
19
22
21
MANUEL D'UTILISATION
RP10 - RP480
15
16
17
18
2
FR -
22
