Min. 100 mm - Vid montering
Min. 100 mm - During assembly/installation
Mind. 100 mm - Bei Montage
Mini. 100 mm - Lors du montage
Мин. 100 мм При монтаже
Min.
10

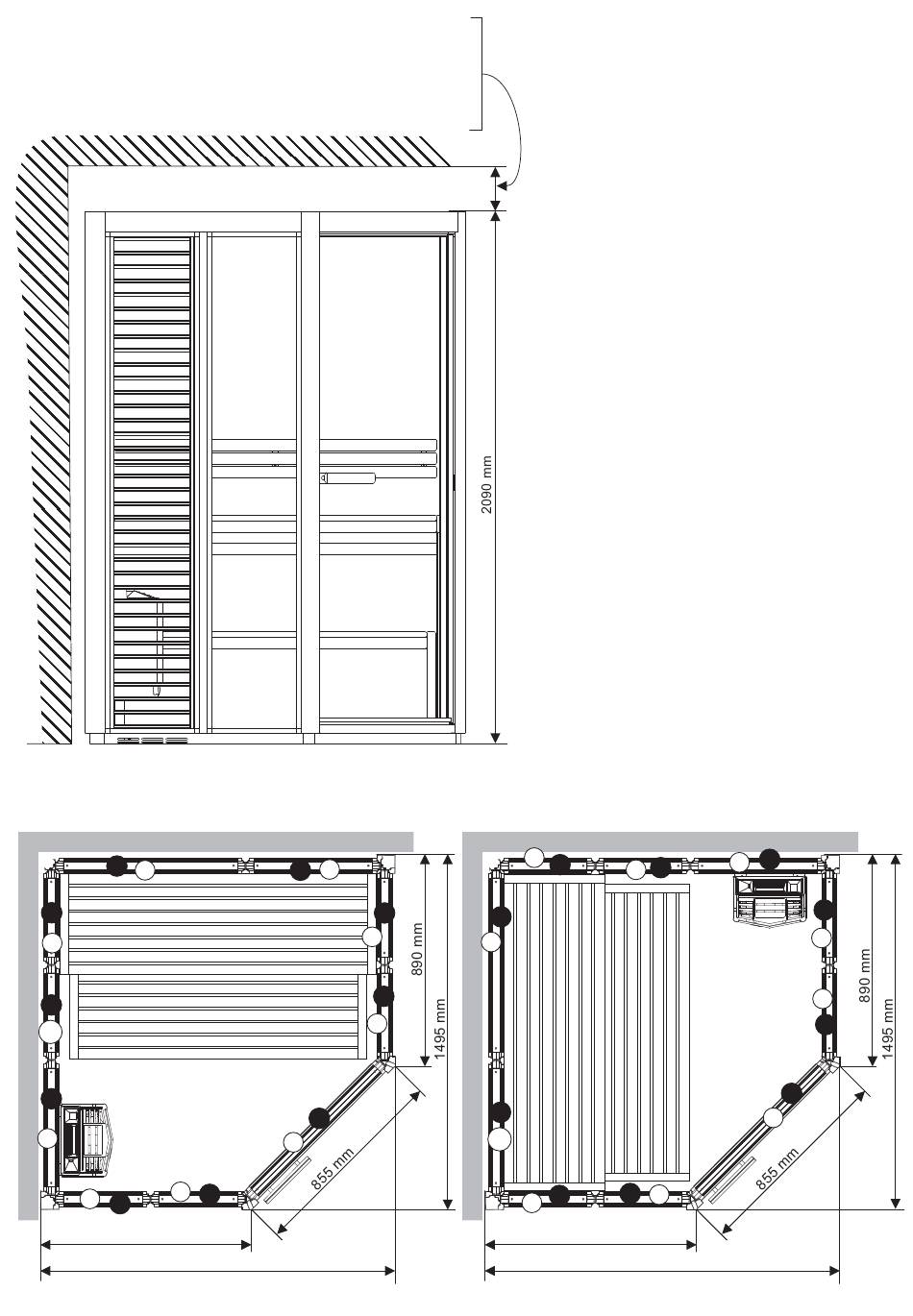

Layout 1
Configuration 1
Монтажная схема 1
Układ nr 1
W
2
W
1
W
10
W
9
7
G
8
G
890 mm
1495 mm
-
0 mm Podczas montażu/instalacji
-
3
W
G
4
G
5
D
6
Det här är två exempel på montering av rummet. Det är
layout 1 som visas i monteringsanvisningen. Siffrorna
visar i vilken ordning väggarna skall monteras. Väggarna
på layouten är även märkta med materialet. G= glas, W=
Träpanel, D= Glasdörr.
Shown here are two examples of how to assemble the
room. These assembly and installation instructions
describe the procedure for assembling Layout 1. The
numbers indicate the order in which the walls are to be
assembled. The layout diagrams use the following codes
to indicate materials/components: G= glass, W= wooden
panelling, D= glass door.
Dies sind zwei Beispiele für die Montage der Kabine. Die
Montageanleitung bezieht sich auf Layout 1. Die Ziffern
beziehen sich auf die Reihenfolge, in der die Wände zu
montieren sind. Die Buchstaben bezeichnen das jeweilige
Wandmaterial G= Glas, W= Holzvertäfelung, D= Glastür.
Voici deux exemples de montage de la cabine. C'est la
configuration 1 qui est illustrée par les instructions de
montage. Les chiffres indiquent l'ordre de montage des
cloisons. Sur l'illustration, les cloisons portent également
une lettre désignant le matériau. G = verre, W = panneau
de bois, D = porte vitrée.
Два примера монтажа комнаты. Это монтажная схема
1, показанная в инструкции по монтажу. Цифрами
показан порядок монтажа стен. Стенки на монтажной
схеме отмечены вместе с материалом.
деревянная панель D= стеклянная дверь.
Są tu pokazane dwa przykłady aranżacji kabiny. Poniższa
instrukcja montażu i instalacji opisuje procedurę dla
schematu nr 1. Cyfry wskazują kolejność w jakiej ścianki
mają być montowane. Na schematach są zastosowane
następujące kody wskazujące materiały/moduły: G=
szyba, W= panel drewniany, D= drzwi szklane.
Layout 2
Configuration 2
Монтажная схема 2
Układ nr 2
2
W
W
3
W
1
W
10
G
8
G
9
890 mm
1495 mm
G=
стекло, W=
,
W
4
G
5
6
G
D
7
