Système :
Ventilation Seule
Batterie Chaude
Batterie Froide
Batterie Change Over
Batterie Chaude + Batterie Froide
Batterie Chaude + Batterie Electrique
Batterie Froide + Batterie Electrique
Batterie Change Over + Batterie Electrique
Batterie Electrique
Batterie Chaude + Batterie Froide + Batterie Electrique
Batterie Chaude + Batterie Froide + Batterie Chaude
Batterie Chaude + Batterie Froide Avec Change Over

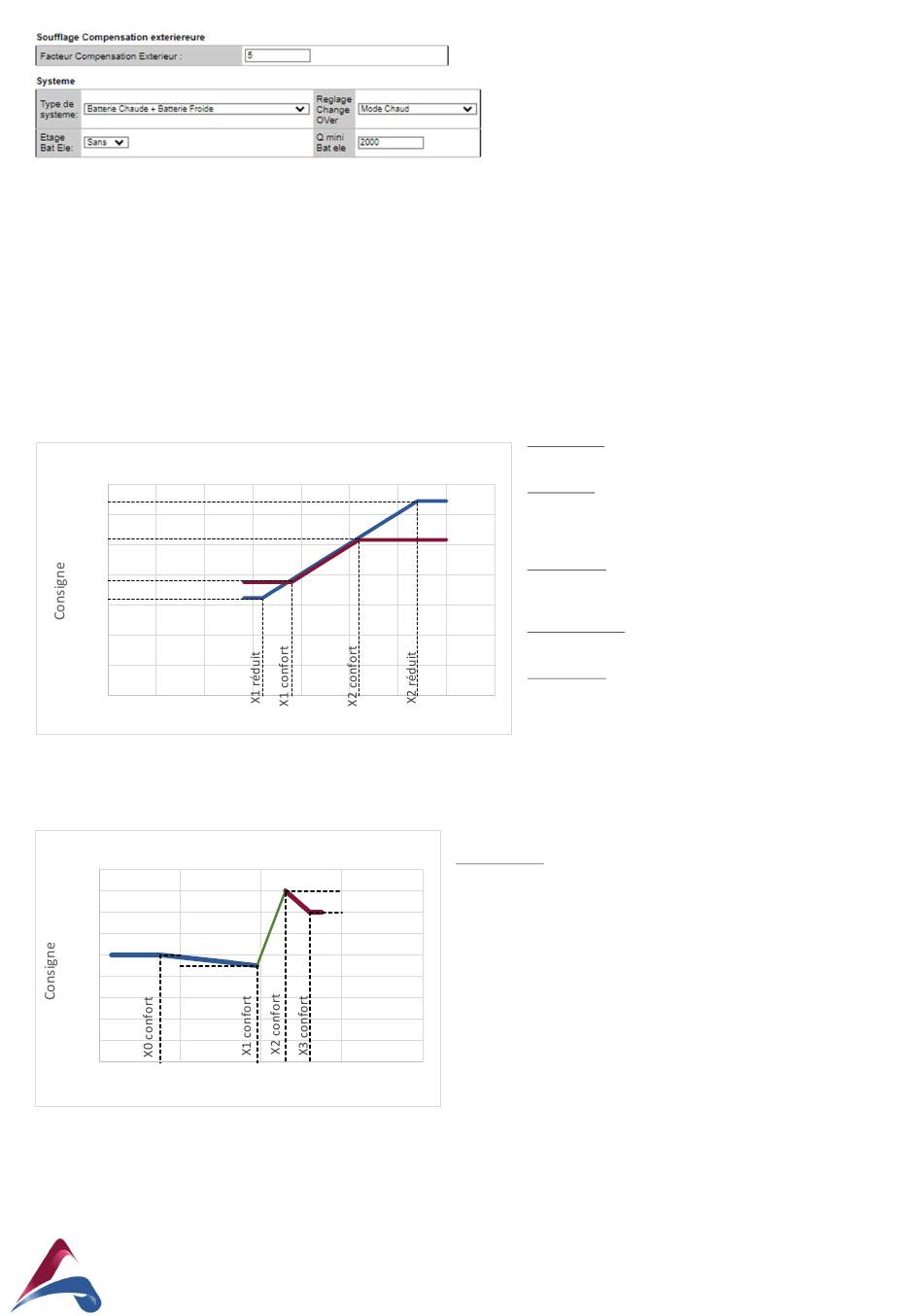

Consigne variable + FreeCool-Heat :
Consigne = fct(T°ext)
35,0
Y2 réduit
30,0
Y2 confort
25,0
Y1 confort
20,0
Y1 réduit
15,0
10,0
5,0
0,0
0
5
10
Réglage des valeurs X et Y
Consigne variable + zone neutre :
28,0
26,0
24,0
22,0
Y0 confort
20,0
Y1 confort
18,0
16,0
14,0
12,0
10,0
-20
0
Température Extérieure
Réglage des valeurs X et Y
15
20
25
Température Extérieure
zone neutre
Y2 confort
Y3 confort
20
40
avec calcul de la consigne de soufflage en fonction de la température d'air
neuf
Valeur à régler : Xp = bande proportionnelle Pi ambiance - Ti = Temps
d'intégration Pi ambiance
Mode chaud: Cons souf = Limite ((Cons chaud - Temp AN) x k + Cons
chaud,Cons chaud, limite haute)
Mode froid: Cons souf = Limite ((Cons froid - Temp AN) x k + Cons
froid,limite basse, Cons froid)
Mode confort :
X1 Confort = Y1 Confort = Consigne de température hiver confort (°C)
X2 Confort = Y2Confort = Consigne de température été confort (°C)
Autre mode :
X1 Réduit = Y1 Réduit = Consigne de température hiver Réduit (°C)
X2 Réduit = Y2Réduit = Consigne de température été Réduit (°C)
Fonctionnement :
Temp Ext =< X1
Si la température extérieure est inférieure ou égale à X1 alors
l'installation passe en mode chaud avec Y1 (consigne température
hiver)
X1 < Temp Ext < X2
Si la température extérieure est supérieure à X1 et inférieure à X2
alors l'installation fonctionne en mode ventilation seul
Temp Ext => X2
Si la température extérieure est supérieure ou égale à X2 alors
l'installation passe en mode froid avec Y2 (consigne température été)
30
35
40
Fonctionnement:
Si Temp Ext < X0 alors mode chaud avec consigne hiver = Y0
Si X0 < Temp Ext < X1 alors mode chaud avec consigne hiver variable entre Y0 et Y1
Si Temp Ext =X1 alors mode chaud avec consigne hiver = Y1
Si X0 < Temp Ext < X1 alors l'installation fonctionne en mode ventilation seul
Si Temp Ext =X2 alors mode froid avec consigne été = Y2
Si X2 < Temp Ext < X3 alors mode froid avec consigne été variable entre Y2 et Y3
Si Temp Ext > X3 alors mode froid avec consigne été = Y3
X0 = Limite basse de temp ext (°C) / Y0 Consigne de température compensée hiver
(°C)
X1 = Y1 = Consigne de température hiver (°C)
X2 = Y2 = Consigne de température été (°C)
X3 = Limite haute de temp ext (°C) / Y3 Consigne de température compensée été
(°C)
60
