Installations des servos et tringleries

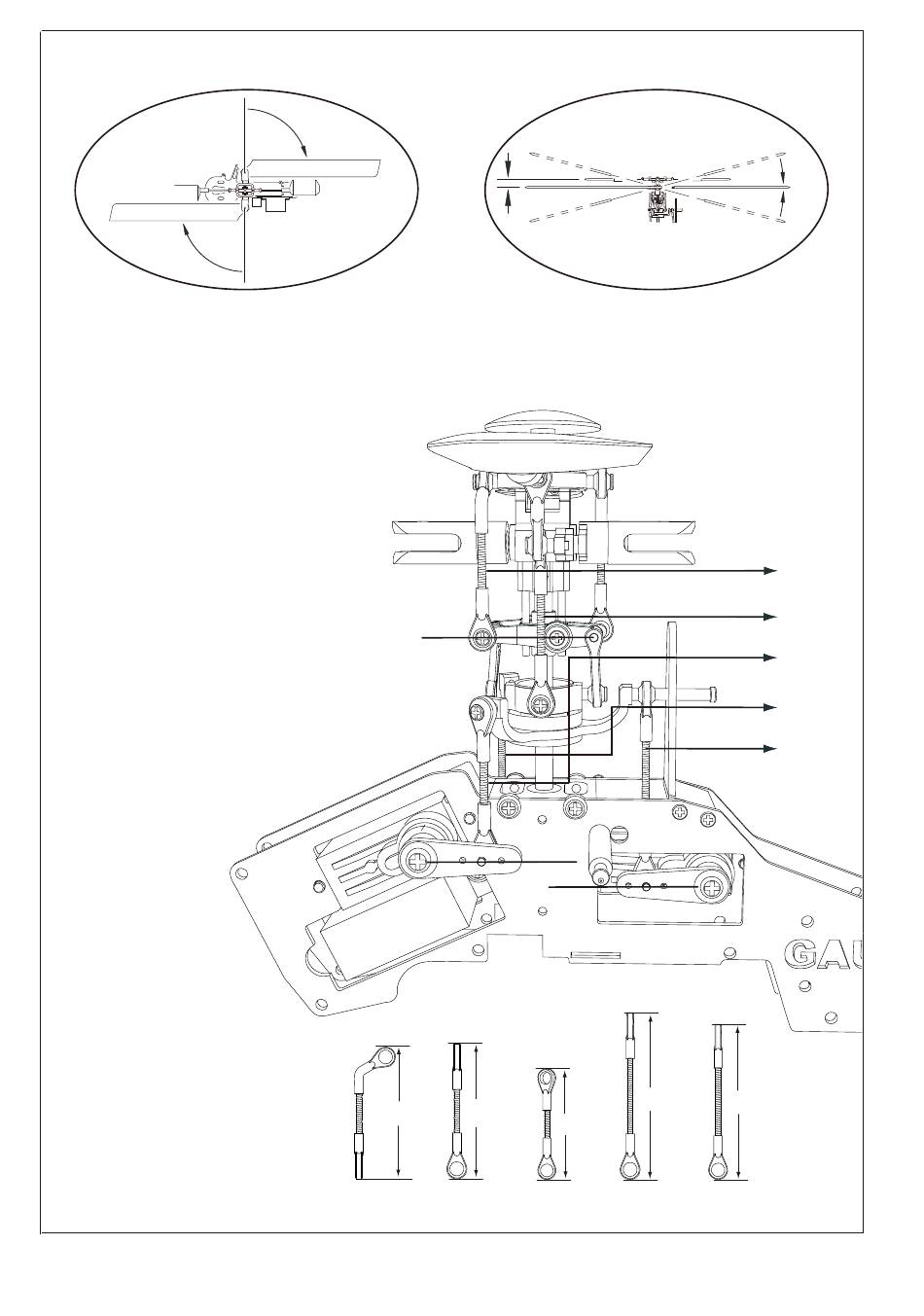

Faites tourner les pales dans le sens horaire pour
les placer parallèles à la barre de Bell ( Vue de dessus).
Réglage servos et tringleries
1. Ajuster les longeurs de tringlerie tel qu'indiqué
ci-contre. Asssurez-vous que les tringlerie des
palonniers de servo de commande du plateau
cyclique sont de longueurs identiques.
2. Les servos en position de neutre doivent avoir les
palonniers parallèles et positionnés à 90° par rapport à
la tringlerie.
Dans cette position, le plateau cyclique
et le wash-out sont à l'horizonal
et le pas des pales à 0°.
Longueur de chaque tringlerie
Niveau
L2
L1
30.5 mm 31 mm
Xtreme Model - Tous droits de reproduction interdits
5
12/08
Faites coulisser le plateau cyclique de bas en haut
jusqu'à ce que le bord d'attaque de pales soient
parallèles (vue de coté) à la la barre de Bell. L'angle
du pas des pales est à zéro dans cette position.
Niveau
L4
L3
25.5 mm 37.7 mm
L1
L2
L3
L4
L5
L5
35.3mm
