générale, on utilise qu'un seul capteur à distance, mais,
dans certaines applications, il est aussi possible d'en utiliser
plusieurs et de calculer une moyenne. Le calcul d'une
moyenne requiert une méthode de câblage en série parallèle
spécifique impliquant un nombre spécifique de capteurs.
Référez-vous à la Figure 1. Il convient également de noter
que le capteur d'humidité ne peut pas être placé à distance.
Par conséquent, n'installez pas le panneau de commande
Observer dans une zone où la mesure du degré d'humidité
risque d'être erronée.
Capteur 1
Capteur 3
–
Figure 1
Capteur à distance
Remarques importantes concernant le câblage
Il est recommandé d'utiliser un câble pour thermostat
ordinaire. Utilisez un câble de 22 AWG ou plus pour les
20
Capteur 2
Capteur 4
–

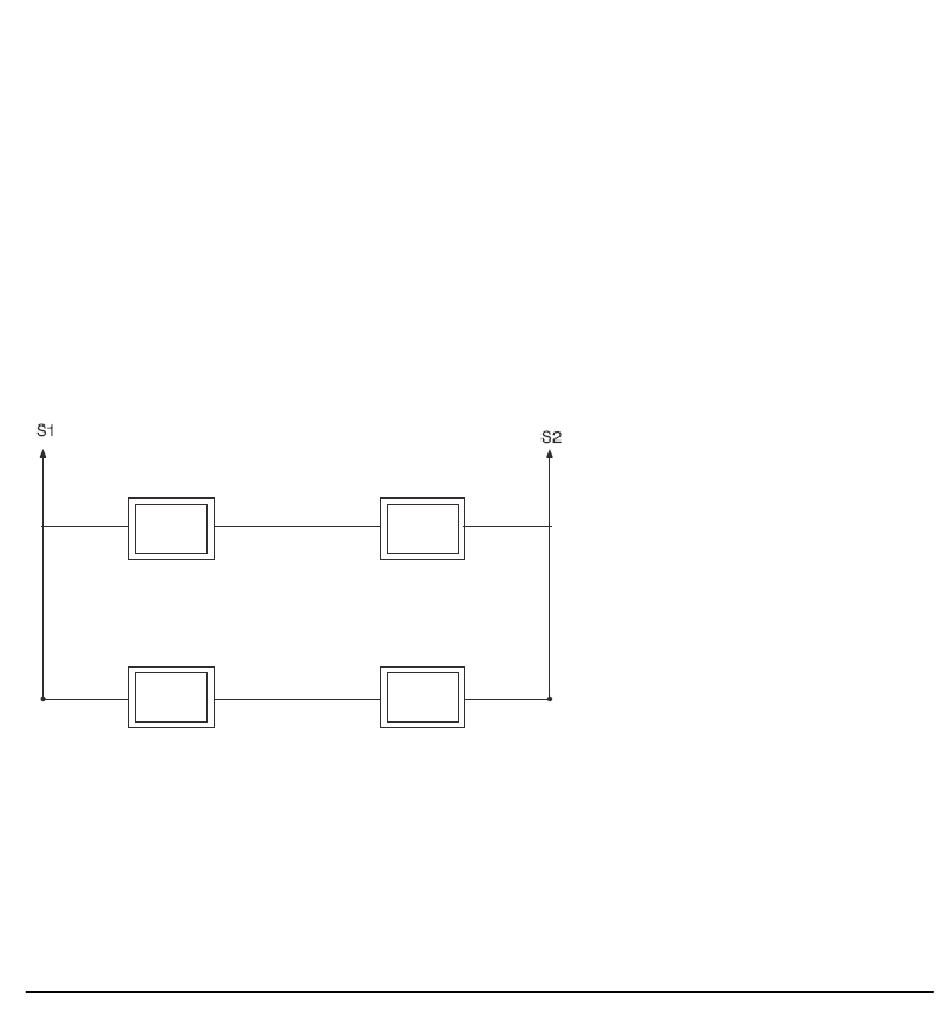

Câblage en parallèle
