10 | Finalisation de l'installation de l'unité extérieure
10 Finalisation de l'installation de l'unité
extérieure
10.1 Finalisation de l'installation de l'unité extérieure
10.2 Fermeture de l'unité
10.2.1 Pour fermer l'unité extérieure
Guide de référence installateur
54
DANGER: RISQUE D'ÉLECTROCUTION
▪
Assurez-vous que le système est correctement mis à la terre.
▪
COUPEZ l'alimentation électrique avant de procéder à l'entretien.
▪
Installez le couvercle du coffret électrique avant d'allumer l'alimentation
électrique.
REMARQUE
Nous vous recommandons d'installer la tuyauterie de réfrigérant entre l'unité
intérieure et l'unité extérieure dans un conduit ou d'enrouler la tuyauterie de
réfrigérant dans du ruban de finition.

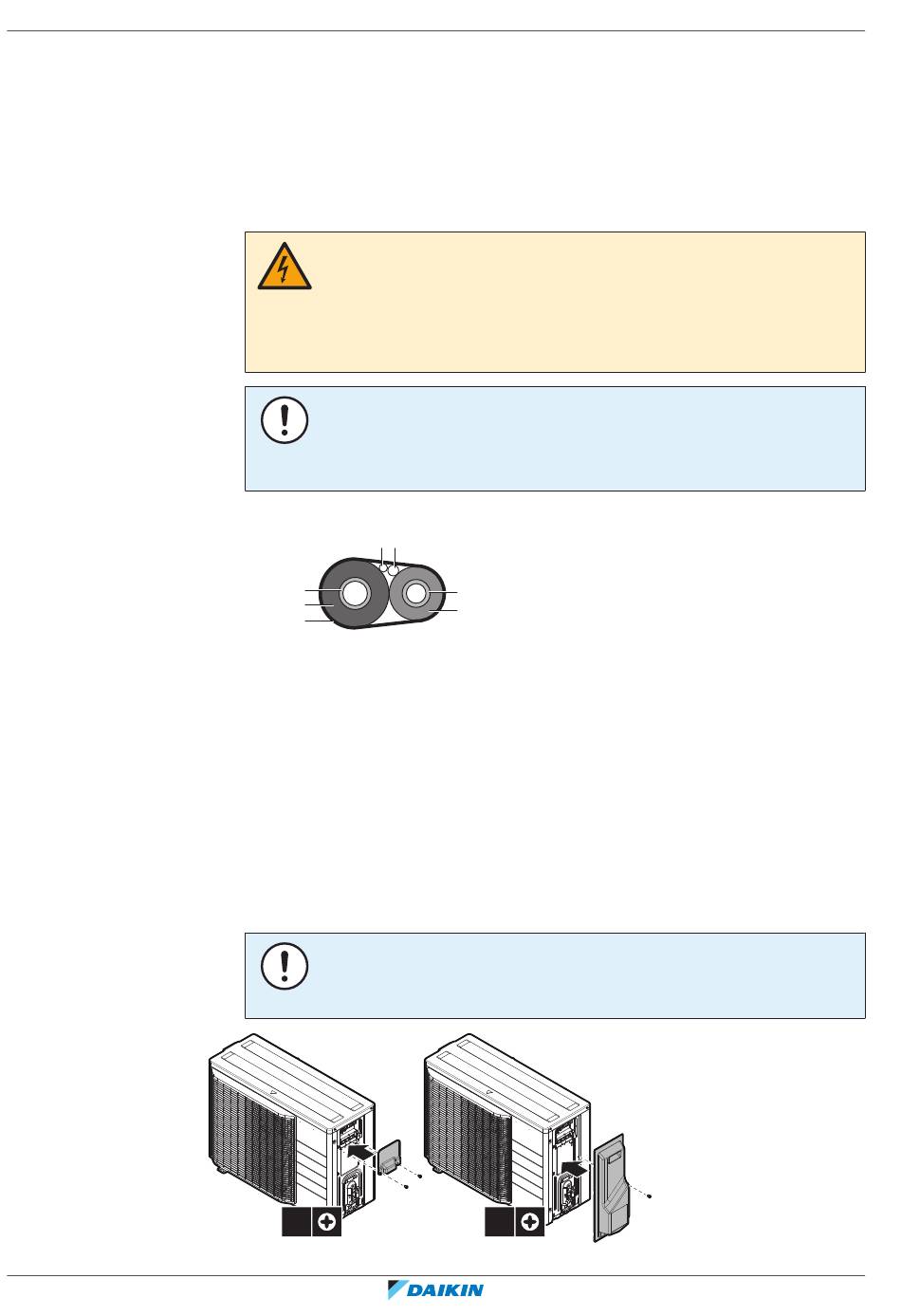

1 Isolez et installez la tuyauterie de réfrigérant et les câbles comme suit:
d c
a
b
g
a Tuyauterie de gaz
b Isolation du tuyau de gaz
c Câble d'interconnexion
d Câblage à effectuer (le cas échéant)
e Tuyauterie de liquide
f Isolation du tuyau de liquide
g Ruban de finition
2 Installez le couvercle d'entretien.
REMARQUE
Lors de la fermeture du couvercle de l'unité extérieure, veillez à ce que le couple de
serrage ne dépasse PAS 1,3 N•m.
2×
e
f
1×
RXTJ-A_RXTA-C_RXTM-A_RXTP-A
Série Split R32
4P728168-1 – 2023.03
