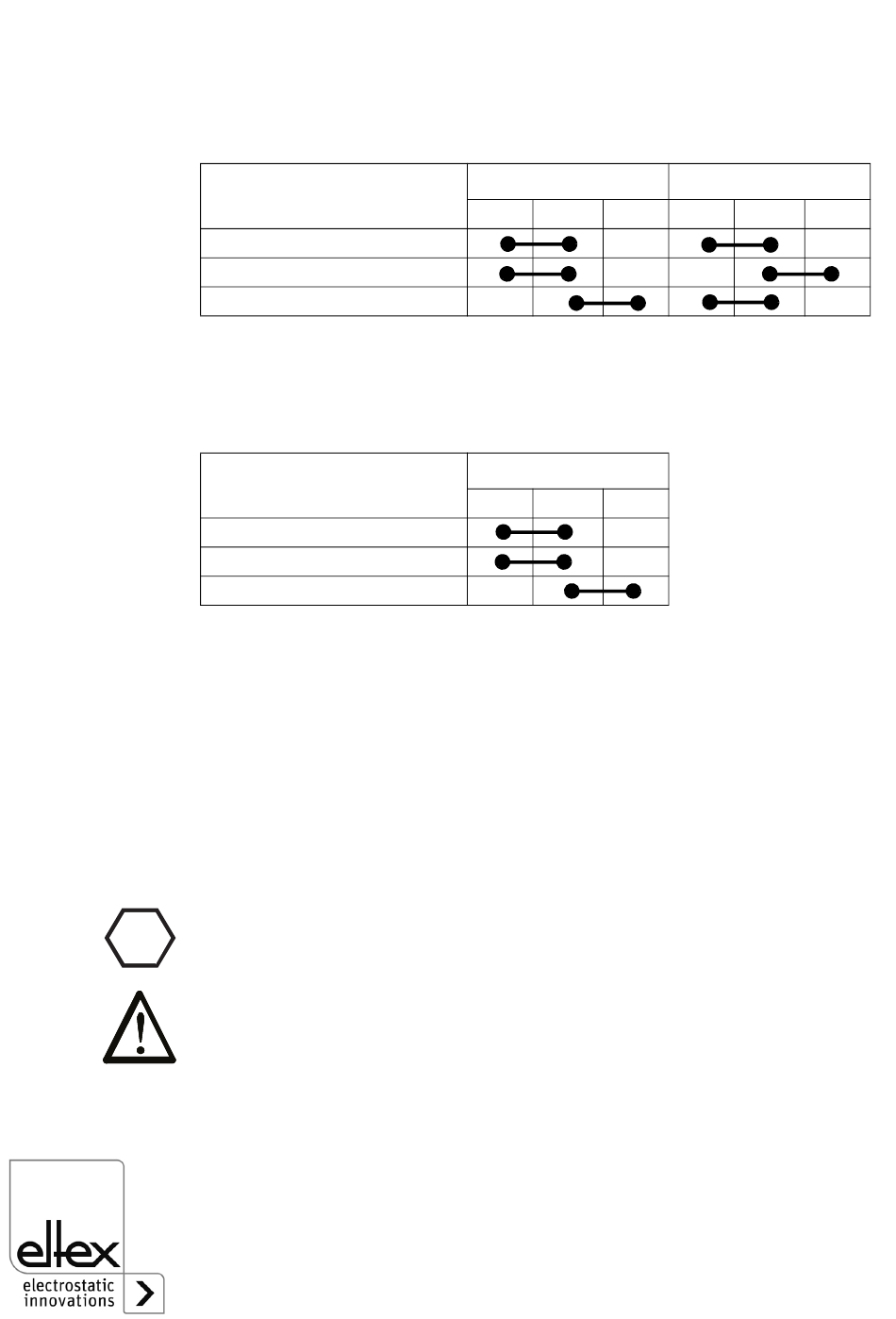

4.4 Présentation des états des relais
(circuit électrique de contact du signal de commande)
TCB030
Pas de tension d'alimentation
Contacteur ouvert
Contacteur fermé
Les deux relais sont commandés de manière inverse. Cela permet de
distinguer entre une absence de tension d'alimentation au niveau du
Terrabox et les états de commutation en service.
TCO030
Pas de tension d'alimentation
Contacteur ouvert
Contacteur fermé
4.5 Contrôle fonctionnel
Dès que les pinces de terre 70AG, 70BG ou 70AK sont raccordées à un
objet conducteur, n'étant pas mis à la terre, la lampe témoin verte signale
le contact d'autorisation et indique que la fonction est active.
Sur la pince de terre 70HK, les deux pinces sont reliées, et ici aussi, la
lampe témoin verte signale l'autorisation de marche et le bon
fonctionnement.

5. Entretien

Pour tous les travaux de maintenance et de réparation dans des zones à
risque d'explosion, veiller impérativement à éviter toute atmosphère
Ex!
explosive dans la zone de travail.
Avertissement !
Seuls des électriciens spécialisés sont habilités à exécuter les travaux de
maintenance et de réparation.
Les câbles et les pinces ne doivent présenter aucun dommage. Dans le
cas contraire, les remplacer par des pièces neuves.
Relais 1
NC 1 COM 1 NO 1
Relais
NC 1 COM 1 NO 1
28
Relais 2
NC 2 COM 2 NO 2
