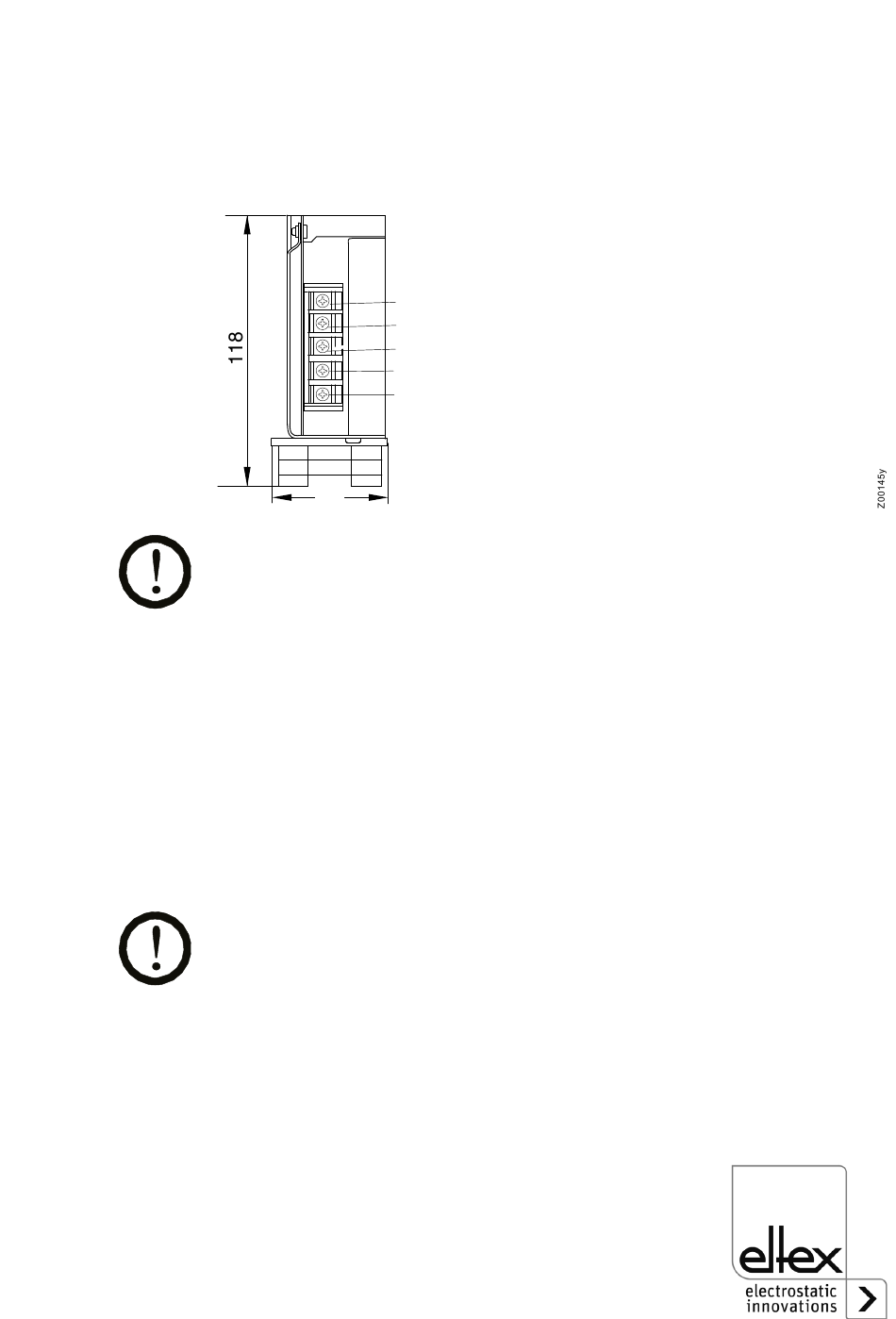

Fig. 12:
Assignation des
connexions du
bloc de puissance
TCON01
BA-fr-4003-2005_TUE30
3.2.3 Bloc de puissance TCON01
Si aucune connexion 24 V DC n'est disponible, il convient alors d'utiliser
un bloc de puissance TCON01. Un bloc de puissance est conçu pour le
montage sur profilé standardisé NS35 et peut alimenter deux appareils
Terracompact II TCO030.
45
3.3 Tension d'alimentation
Selon le modèle, l'appareil est conçu pour une tension continue de 24 V
ou pour une tension alternative 115 V ou 230 V. La tension d'alimentation
est indiquée sur la plaque signalétique. Aucune modification ultérieure
n'est possible.
Si un appareil TCO030 ou TCB030 est alimenté en 24 V, veiller à ce que
l'alimentation (24 V) soit réalisée sans terre. Au besoin, le «moins» peut
être raccordé à PAL.
3.4 Spécification des câbles
Câble en zone à risque d'explosion :
trois brins 3 x 1,5 mm
couleur des brins : bleu, marron, vert/jaune, gaine bleue,
résistant aux huiles et à l'essence.
Attention !
Si des forces de traction agissent sur le câble de mise à la terre pendant
l'application (par exemple lors de l'utilisation de KG/BN_ (câble de mise à
la terre) ou KG/BS_ (câble de mise à la terre spiralé)), le câble doit en
outre être fixé avec une décharge de traction externe (par exemple, étrier
de serrage).
+
24V
–
PE
L
N
2
25
