Câbles DMX
Pour une connexion DMX fiable, vous devez utiliser des câbles blindés à paires torsadées, dotés de
connecteurs XLR à 3 broches/5 broches. Vous pouvez vous procurer des câbles DMX directement auprès
de votre distributeur Highlite International, ou fabriquer vos propres câbles.
Si vous utilisez des câbles audio XLR à 3 broches pour la transmission des données DMX, cela peut
entraîner une dégradation du signal et un fonctionnement imprévisible du réseau DMX.

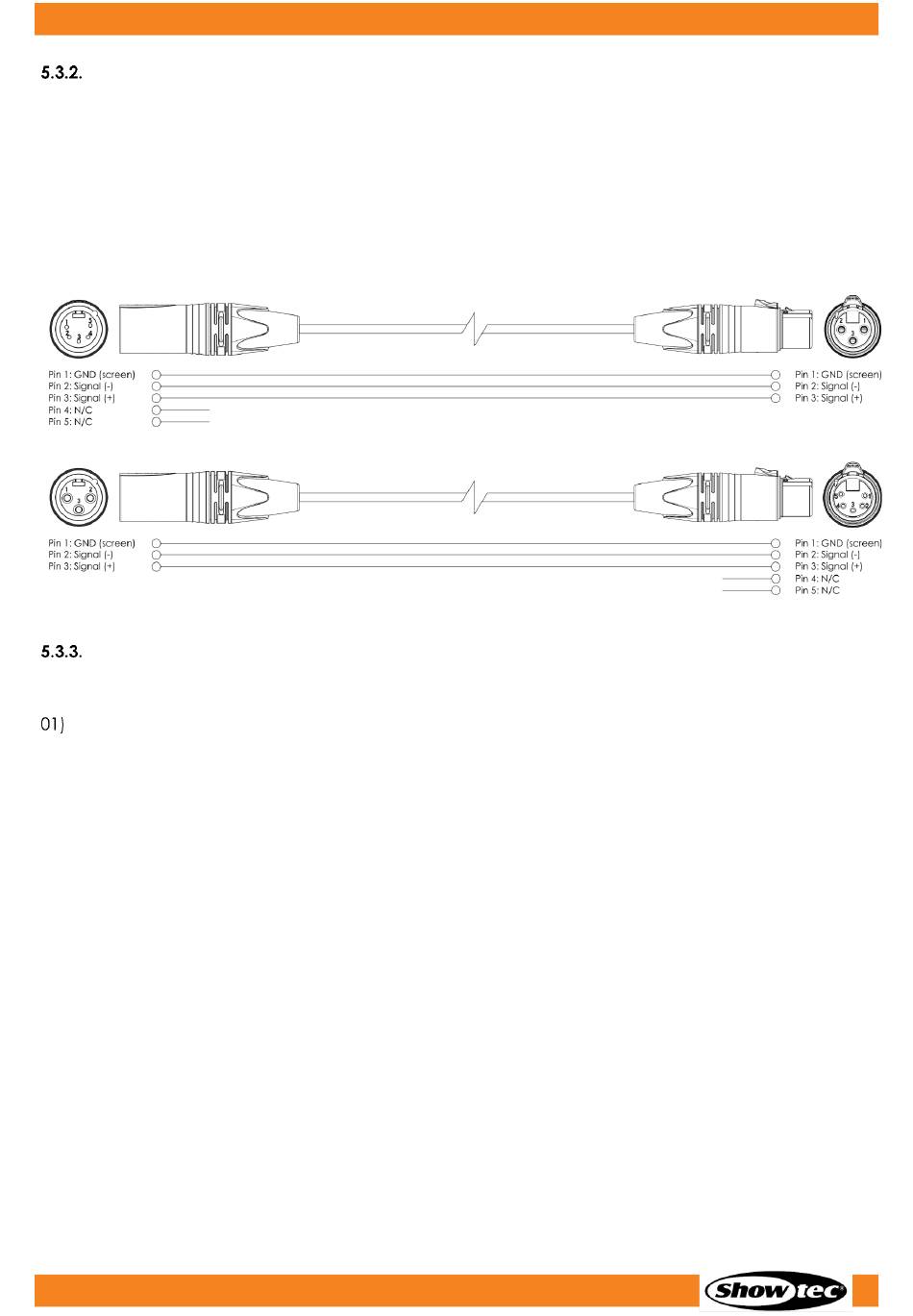

Lorsque vous fabriquez vos propres câbles DMX, veillez à connecter correctement les broches et les fils
comme indiqué sur la Fig. 06.
Connexion DMX
Pour connecter plusieurs appareils sur une seule liaison de données DMX, suivez les étapes ci-dessous :
Utilisez un câble DMX à 3/5 broches pour relier le connecteur de sortie DMX du contrôleur
d'éclairage au connecteur d'entrée DMX du premier appareil.
02) Reliez le connecteur de sortie DMX du premier appareil au connecteur d'entrée DMX du deuxième
appareil à l'aide d'un câble DMX à 3/5 broches
03) Répétez l'étape 2 pour connecter tous les appareils en guirlande, comme indiqué sur la Fig. 07.
04) Branchez un terminateur DMX (résistance de 120 Ω) sur le connecteur de sortie DMX du dernier
appareil de la liaison de données.
Code produit : 61111
18
