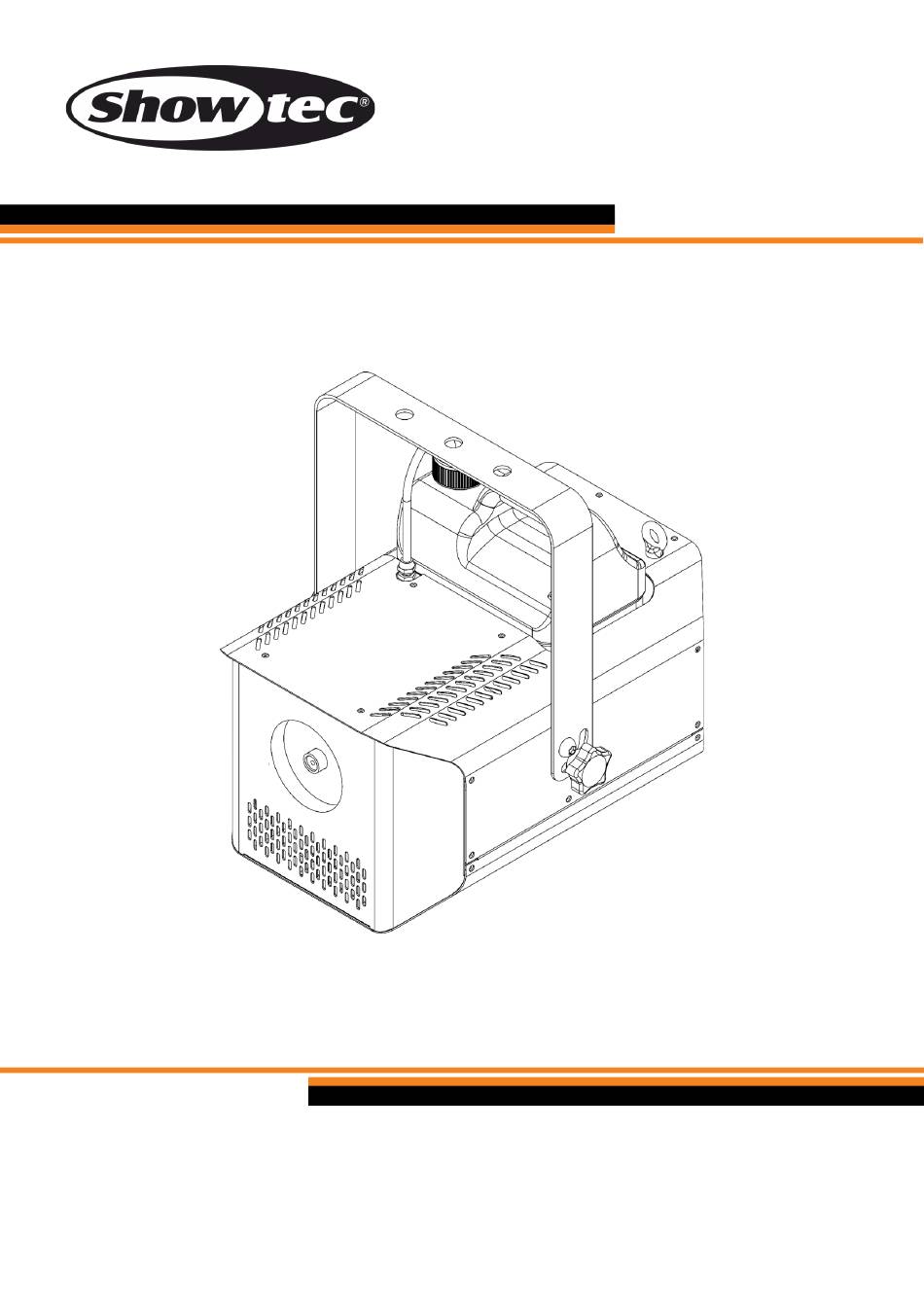

- Page 1 MODE D’EMPLOI FRANÇAIS Stellar F-1000 Fogger Code produit : 61111 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Stellar F-1000 Fogger Préface Nous vous remercions d’avoir fait l’acquisition de ce produit Showtec. L’objectif de ce mode d’emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le mode d’emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit.
- Page 3 Stellar F-1000 Fogger Table des matières Introduction ................................4 Avant d’utiliser le produit ..........................4 Utilisation conforme ............................4 Durée de vie du produit ..........................4 Conventions de texte ............................4 Symboles et indications ........................... 5 Symboles figurant sur l’étiquette informative ....................5 Sécurité...
- Page 4 Stellar F-1000 Fogger Entretien ................................31 Consignes de sécurité pour l’entretien .......................31 Entretien préventif ............................31 Instructions de base pour le nettoyage .....................31 Nettoyer les tuyaux de liquide ......................32 Entretien correctif ............................32 Désinstallation, transport et stockage ......................33 Instructions pour la désinstallation .......................33 Instructions pour le transport .........................33...
- Page 5 Après le déballage, vérifiez le contenu du carton. S’il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International. Contenu du paquet : ● Machine à fumée Showtec Stellar F-1000 ● Câble d’alimentation Schuko vers Power Pro (1,5 m) ●...
- Page 6 Stellar F-1000 Fogger Symboles et indications Les consignes de sécurité et les avertissements sont indiqués dans ce mode d’emploi par des panneaux de sécurité. Respectez toujours les instructions fournies dans ce mode d’emploi. Indique une situation dangereuse imminente qui, si elle n’est pas évitée, DANGER entraînera la mort ou un préjudice grave.
- Page 7 Stellar F-1000 Fogger Sécurité Avis Lisez et suivez les instructions de ce mode d’emploi avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant n’assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d’emploi. Avertissements et consignes de sécurité...
- Page 8 Stellar F-1000 Fogger MISE EN GARDE Risque de brûlures dues à une surface chaude La buse de sortie de fumée devient très chaude lorsque l’appareil fonctionne. ● Ne touchez pas la buse de sortie de fumée pendant que l’appareil fonctionne ou peu de temps après son utilisation.
- Page 9 Stellar F-1000 Fogger Attention Alimentation électrique ● Avant toute connexion de l’appareil à l’alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d’entrée, au courant et à la fréquence spécifiés sur l’étiquette informative de l’appareil.
- Page 10 Stellar F-1000 Fogger Attention N’exposez pas l’appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter. Cet appareil est certifié IP20. La certification IP20 (IP : indice de protection) garantit une protection contre les objets solides de plus de 12 mm, tels que les doigts, mais ne fournit aucune protection contre les infiltrations d’eau.
- Page 11 Stellar F-1000 Fogger Description de l’appareil La Stellar F-1000 est une machine à fumée de conception compacte, solide et moderne. Dotée d’un élément chauffant de 1 000 watts, elle est capable de produire de la fumée seulement 3 minutes après avoir été...
- Page 12 Stellar F-1000 Fogger Vue arrière Fig. 03 06) Écran LCD + boutons de contrôle 07) Entrée pour connecteur DMX à 3 broches 08) Sortie pour connecteur DMX à 3 broches 09) Entrée pour connecteur DMX à 5 broches 10) Sortie pour connecteur DMX à 5 broches 11) Connecteur Power Pro d’entrée d’alimentation (bleu) 220 –...
- Page 13 Stellar F-1000 Fogger Caractéristiques du produit Modèle : Stellar F-1000 Fogger Électriques : Tension d’entrée : 220 – 240 V CA, 50 Hz Consommation d’énergie : 1 020 W Fusible : NFB 16 A/250 V Physiques : Dimensions : 348 x 291 x 337 mm (L x l x H)
- Page 14 Stellar F-1000 Fogger Dimensions Fig. 04 Code produit : 61111...
- Page 15 Stellar F-1000 Fogger Installation et configuration Consignes de sécurité pour l’installation MISE EN GARDE Une installation incorrecte peut entraîner des blessures graves et des dégâts matériels. Si des systèmes de truss sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées.
- Page 16 Stellar F-1000 Fogger Pour fixer l’appareil, suivez les étapes ci-dessous : Utilisez une pince de fixation pour attacher l’appareil à la structure porteuse, comme indiqué sur la Fig. 05. Assurez-vous que l’appareil est immobilisé. 02) Attachez l’appareil à l’aide d’une suspension secondaire, un câble de sécurité, par exemple.
- Page 17 Stellar F-1000 Fogger Connexion à l’alimentation électrique DANGER Décharge électrique due à un court-circuit L’appareil est conçu pour fonctionner en courant alternatif de 220 – 240 V à 50 Hz. Ne pas alimenter l’appareil avec une autre tension ou fréquence.
- Page 18 Stellar F-1000 Fogger Configuration Mises en garde et précautions Attention Branchez tous les câbles de données avant de mettre l’appareil sous tension. Débranchez l’alimentation électrique avant de procéder à la connexion ou à la déconnexion des câbles de données. Configuration autonome Lorsque la machine à...
- Page 19 Stellar F-1000 Fogger Câbles DMX Pour une connexion DMX fiable, vous devez utiliser des câbles blindés à paires torsadées, dotés de connecteurs XLR à 3 broches/5 broches. Vous pouvez vous procurer des câbles DMX directement auprès de votre distributeur Highlite International, ou fabriquer vos propres câbles.
- Page 20 Stellar F-1000 Fogger Fig. 07 Adressage DMX Dans une installation comportant plusieurs appareils, veillez à définir correctement l’adresse de départ DMX de chaque appareil. La machine à fumée Stellar F-1000 dispose de 1 personnalité DMX : 1 canal. Si vous souhaitez connecter plusieurs appareils sur une seule liaison de données et les utiliser en mode 1 canal, par exemple, suivez les étapes ci-dessous :...
- Page 21 Stellar F-1000 Fogger Fonctionnement Consignes de sécurité pour le fonctionnement Attention Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est conçu pour être utilisé comme machine à fumée professionnelle. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégâts matériels.
- Page 22 Stellar F-1000 Fogger Remplissage du réservoir MISE EN GARDE Risque d’explosion dû à une mauvaise manipulation ● N’ajoutez pas de liquides inflammables, tels que du parfum ou de l’alcool, au liquide à fumée. ● N’utilisez l’appareil qu’avec les liquides recommandés dans ce mode d’emploi.
- Page 23 Stellar F-1000 Fogger Placez le réservoir de liquide sur une surface plane près de l’appareil, comme indiqué sur la Fig. 10. Utilisez un entonnoir pour verser le liquide à fumée dans le réservoir, comme indiqué sur la Fig. 11. Fig. 10 Fig.
- Page 24 Stellar F-1000 Fogger Vidange du réservoir après utilisation Pour vider le réservoir, suivez les étapes ci-dessous : Ne débranchez pas le câble de sécurité. Dévissez le bouchon du réservoir de liquide, comme indiqué sur la Fig. 14. Retirez le réservoir de liquide, comme indiqué sur la Fig. 15.
- Page 25 Stellar F-1000 Fogger Replacez le réservoir de liquide dans l’appareil, comme indiqué sur la Fig. 18. Revissez le bouchon sur le réservoir de liquide, comme indiqué sur la Fig. 19. Fig. 18 Fig. 19 Remarques : Prenez garde à ne pas contaminer le liquide à fumée avec d’autres substances. Replacez toujours les bouchons du bidon de liquide à...
- Page 26 Stellar F-1000 Fogger Fonctionnement manuel Pour installer l’appareil, suivez les étapes ci-dessous : Remplissez le réservoir (capacité du réservoir de liquide : 3 L). Reportez-vous au chapitre 6.3. Remplissage du réservoir, pages 21-22 pour plus d’informations. Branchez le câble d’alimentation avant d’alimenter l’appareil. Reportez-vous au chapitre 4.5.
- Page 27 Stellar F-1000 Fogger Démarrage Lors du démarrage, la version actuelle du logiciel s’affiche sur l’écran. Avant de pouvoir accéder au menu principal ou de modifier les paramètres, vous devez attendre que l’appareil ait atteint sa température de fonctionnement. L’écran affiche : Lorsque l’appareil est entièrement monté...
- Page 28 Stellar F-1000 Fogger Options du menu principal Le menu principal comporte les options suivantes : Appuie sur le bouton MENU pour naviguer dans le menu principal. DMX Address (Adresse DMX) Dans ce menu, vous pouvez définir l’adresse DMX. Appuyez sur les boutons UP/DOWN pour définir l’adresse DMX souhaitée. La plage de réglage va de 001 à...
- Page 29 Stellar F-1000 Fogger Mode minuterie Définissez le volume de sortie de fumée. Reportez-vous au chapitre 6.7.4.2. Volume de sortie, page 27 pour plus d’informations. Définissez l’intervalle de temps entre les différentes productions de fumée. Reportez-vous au chapitre 6.7.4.3. Intervalle, page 27 pour plus d’informations.
- Page 30 Stellar F-1000 Fogger Fonctionnement par protocole DMX Pour installer l’appareil, suivez les étapes ci-dessous : Remplissez le réservoir (capacité du réservoir de liquide : 3 L). Reportez-vous au chapitre 6.3. Remplissage du réservoir, pages 21-22 pour plus d’informations. Branchez les câbles DMX avant d’alimenter l’appareil. Reportez-vous au chapitre 5.3. Connexion DMX, page 17 pour plus d’informations.
- Page 31 Stellar F-1000 Fogger Dépannage Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisées par une personne ordinaire. L’appareil ne contient pas de pièces réparables par l’utilisateur. Toute modification non autorisée de l’appareil entraînera l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.
- Page 32 Stellar F-1000 Fogger Entretien Consignes de sécurité pour l’entretien DANGER Décharge électrique due à une tension dangereuse à l’intérieur de l’appareil Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage. MISE EN GARDE Risque de brûlures dues à une surface chaude Laissez l’appareil refroidir pendant au moins 15 minutes avant de procéder à...
- Page 33 Stellar F-1000 Fogger Nettoyer les tuyaux de liquide L’appareil doit être nettoyé régulièrement des résidus de liquide à fumée. Après chaque période de 40 heures de fonctionnement continu, il est recommandé de faire passer une solution de nettoyage composée de 80 % d’eau distillée et de 20 % de vinaigre blanc dans le système.
- Page 34 Stellar F-1000 Fogger Désinstallation, transport et stockage Instructions pour la désinstallation MISE EN GARDE Une désinstallation incorrecte peut entraîner des blessures graves et des dégâts matériels. ● Laissez l’appareil refroidir avant de le démonter. ● Débranchez l’alimentation électrique avant de procéder à la désinstallation.
- Page 35 Stellar F-1000 Fogger Code produit : 61111...
- Page 36 ©2023 Showtec...
