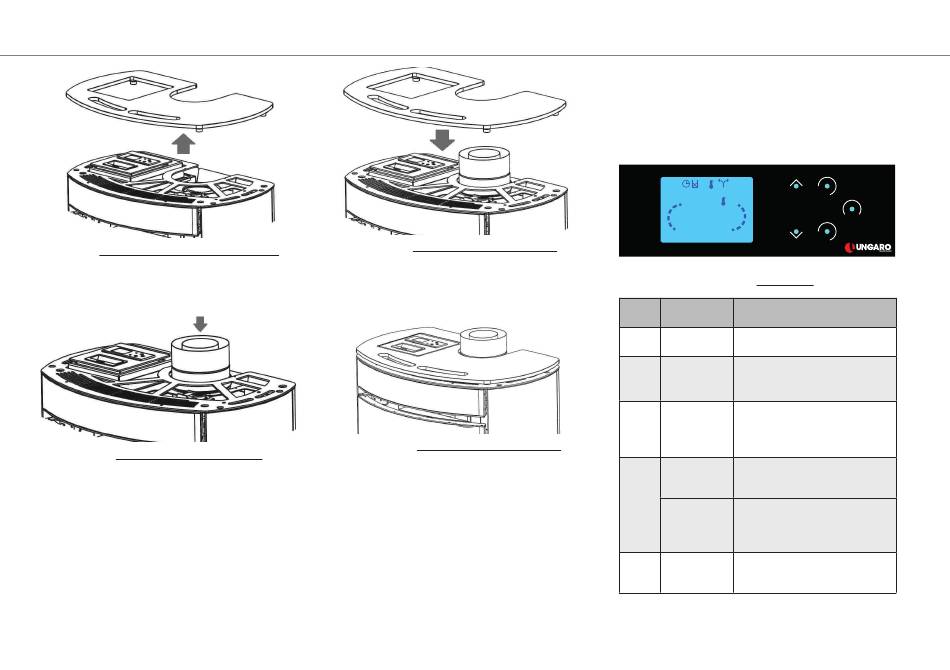

fig. 7 - Enlévement du top en verre
Insérez les tuyaux en applicant le matériau
d'étanchéité nécessaire (joints), fig. 8.
fig. 8 - Positionnement du PGI
Repositionnez le dessus en prenant soin
de coupler les pieds situés dans la par-
tie inférieure avec les trous spécialement
préparés sur la surface en acier sous-ja-
cente (sous le dessus), fig. 9.
fig. 9 - Positionnement du top
Vérifier la non-mobilité du top en verre à
l'exception des mouvements vers le haut
comme indiqué au point 1, fig. 10.
fig. 10 - Positionnement du top
11
NOTICE D'UTILISATION
4. Description des com-
posants
4.1 Afficheur
4
10:51
R
25°C
5
!
20°
A
éteint
6
fig. 11 - Afficheur
Tou-
Fonction
Action
che
Quitter le menu ou le
1
ESC
sous-menu
ON / OFF,
Appuyer jusqu'à entendre
2
Déblocage
un beep
Entrer dans le menu et les
sous-menus; Confirmer la
3
SET
sélection; Enregistrer les
modifications.
Appuyer les touches pour
Défilement
sélectionner les pa-
du menu
ramètres opératifs
4 - 6
Lorsque la modification
Modifier les
des paramètres est acti-
paramètres
ve, sélectionner la valeur
souhaitée.
La led rouge s'allume
5
Alarme
lorsqu'un code d'alarme
apparaît à l'écran.
1
ESC
2
ON-OFF
3
SET
