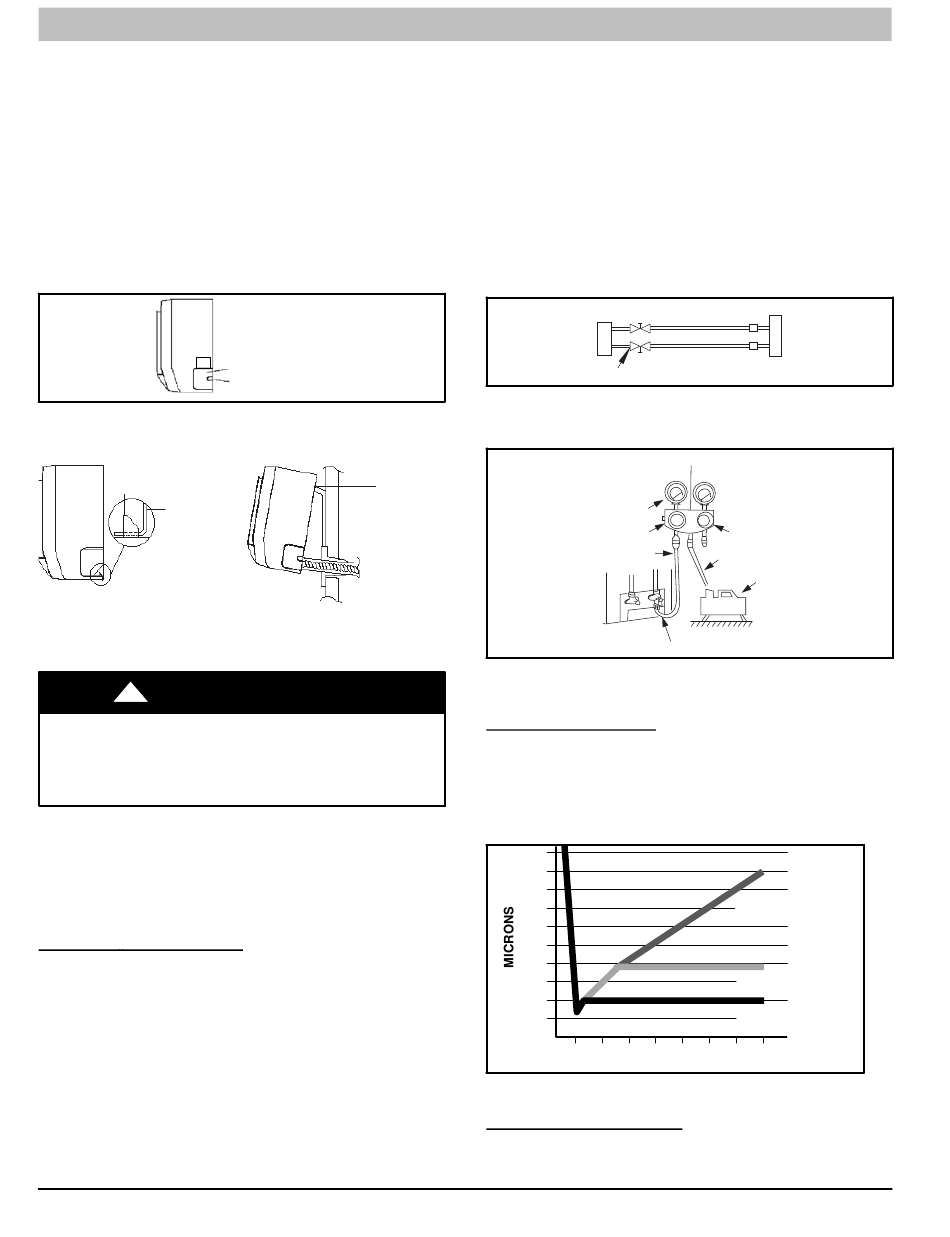

INSTRUCTIONS D'INSTALLATION
8. Raccordez
le
câblage
conformément au schéma de connexion. Voir la Figure
18.
REMARQUE : La polarité des fils électriques doit correspondre à
la connexion d'origine de l'appareil extérieur.
9. Replacez le capot du compartiment de raccordement et
fermez la face avant de l'appareil intérieur.
10. Raccordez les conduites de frigorigène et la conduite de
drainage à l'extérieur de l'appareil intérieur. Consultez la
Figure 6 pour l'installation correcte des raccords coniques.
Terminez l'isolation des conduites au niveau des raccords
coniques puis fixez les conduites et les câbles sur le mur
comme
requis.
Scellez
pratiquée dans le mur.
--- Découpe 3 (o3o, o36 seulement)
Figure 11 --- Retirez les découpes
Plaque de
montage
Figure 12 --- Suspendez l'appareil intérieur
ATTENTION
!
RISQUE DE DOMMAGES À L'APPAREIL
Ignorer cette alerte pourrait entraîner des dégâts à l'appareil
ou un mauvais fonctionnement.
N'utilisez jamais le compresseur du système comme pompe
à vide.
Les conduites de frigorigène et l'échangeur intérieur doivent être
évacués en utilisant la méthode recommandée de 500 microns.
La méthode alternative de triple évacuation peut être utilisée si
la procédure décrite ci--dessous est respectée. Toujours casser
le vide avec de l'azote sec.
VIDE DU SYSTÈME ET CHARGE
Utilisation d'une pompe à vide
1. Serrer complètement les écrous A, B, C, D, brancher le
tuyau de la jauge du collecteur de charge sur un embout
de charge sur le côté basse pression de la vanne de
service. (Voir la Figure 13)
2. Brancher le tuyau de charge sur la pompe à vide.
3. Ouvrir complètement le côté basse pression de la jauge
de collecteur. (Voir la Figure 14)
4. Allumer la pompe à vide
5. Faire le vide en utilisant la méthode 500 microns ou la
méthode de triple évacuation.
12
de
l'appareil
extérieur
complètement
l'ouverture
Découpe 2
Découpe 1
Plaque de
montage
Système bibloc sans conduits R- -410A : DLF4(A/H), DLC4(A/H)
6. Une fois l'opération terminée, fermer complètement le côté
basse pression de la jauge de collecteur et arrêter la
pompe à vide.
7. La charge d'usine contenue dans l'appareil extérieur
permet le fonctionnement avec une longueur de conduites
pouvant aller jusqu'à 25 pieds (8 m). Pour les conduites
de liquide frigorigène d'une longueur supérieure à 25
pieds (8 m), ajoutez 0,1 oz par pied de conduite
supplémentaire jusqu'à atteindre la longueur maximale
permise.
8. Débrancher le tuyau de charge du raccord du côté basse
pression de la vanne de service.
9. Ouvrir complètement les vannes de service B et A.
10. Serrer fermement les bouchons des vannes de service.
Appareil extérieur
Vanne de service
A12410
Figure 13 --- Vanne de service
500 microns
Vanne côté bas
Tuyau de chargement
A12408
Méthode de vide profond
La méthode de vide profond nécessite l'emploi d'une pompe à
vide capable d'effectuer un vide de 500 microns et l'emploi d'une
jauge capable de mesurer cette valeur avec précision. La
méthode de vide profond est le moyen le plus positif de
s'assurer que le système ne contient pas d'air et d'eau sous
forme liquide. (Voir la Figure 15)
5000
4500
4000
3500
3000
2500
2000
1500
1000
500
0
Méthode de triple évacuation
La méthode de triple évacuation ne doit être utilisée que lorsque
la pompe à vide ne peut faire le vide jusqu'a 28 pouces de
Frigorigène
Appareil intérieur
Côté bas
C
A
D
B
Côté haut
Jauge de collecteur
Vanne côté haut
Tuyau de chargement
Pompe à vide
Vanne côté bas
Figure 14 --- Collecteur
FUITE DANS LE
SYSTÈME
VIDE
TROP HUMIDE
VIDE
SYSTÈME SEC
1
2
3
4
5
6
7
MINUTES
Figure 15 --- Courbe de vide
