INSTRUCTIONS D'INSTALLATION
DÉGAGEMENTS
Distance par
rapport au mur
6 po (152 mm)
Il faut respecter les dimensions du dégagement pour une
installation adéquate, elles représentent les distances admissibles
minimum par rapport aux structures adjacentes.
8
Système bibloc sans conduits R- -410A : DLF4(A/H), DLC4(A/H)
Distance par rapport
au plafond
6 po (152 mm)
Dégagement devant
l'appareil
118 po (2997 mm)
Distance par
rapport à la
paroi arrière
12 po (305 mm)
Côté décharge d'air
79 po (2007 mm)

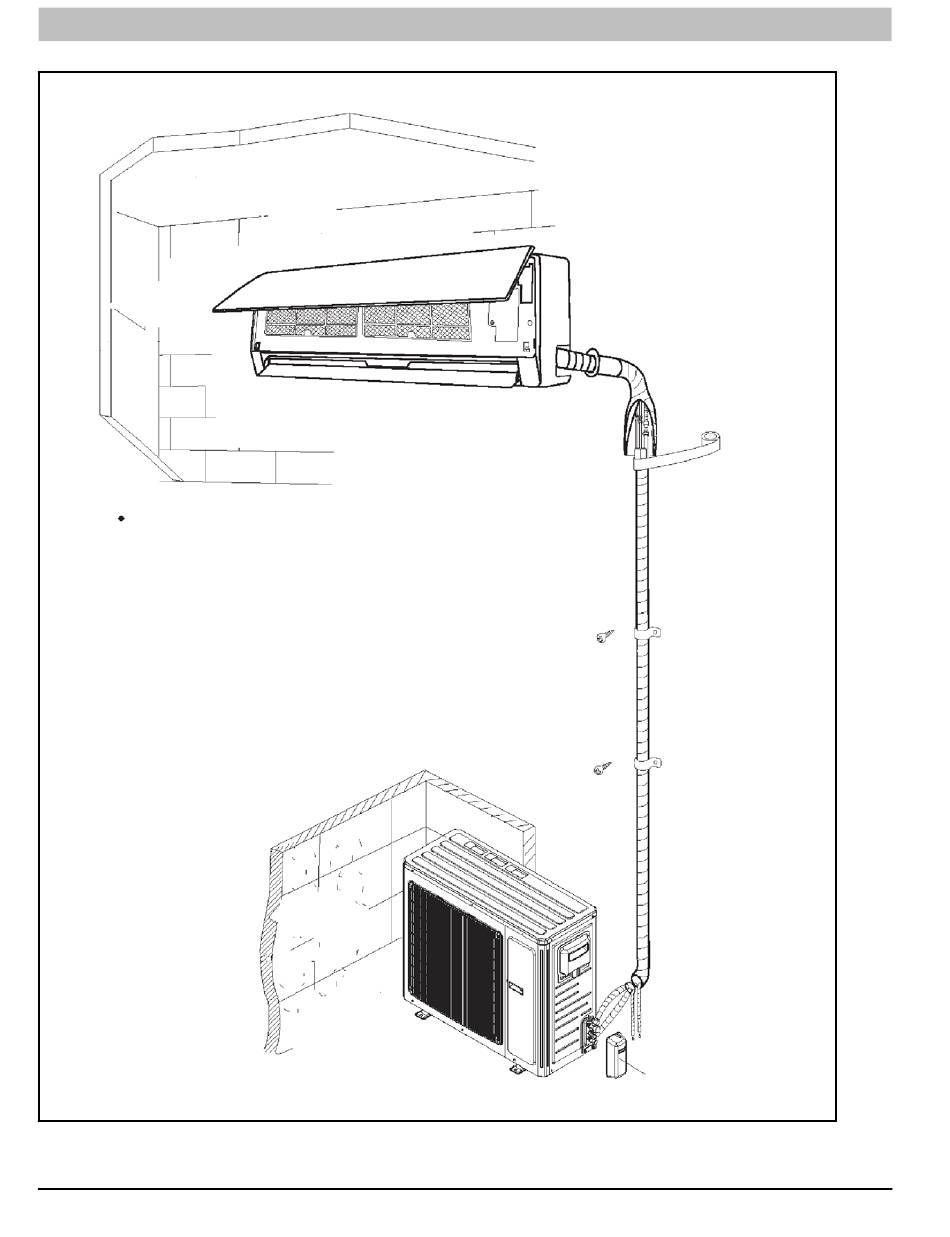

Figure 1 --- Dégagement de l'appareil
Appareil
intérieur
Distance par
rapport au mur
6 po (152 mm)
Distance par rapport
au plancher
66 po (1676 mm)
Appareil
extérieur
Au ---dessus de
l'appareil
20 po (508 mm)
REMARQUE : Les
conduites de frigorigène
peuvent être acheminées
dans n'importe laquelle
des (4) directions, soit
droite, arrière droite,
gauche ou arrière gauche.
Consultez les instructions
pour plus de détails.
Côté admission d'air
12 po (305 mm)
Distance par
rapport au mur
20 po (508 mm)
Enveloppe de la valve
A07891
421 01 9220 00 F
