5.4.4 Installation du connecteur mâle de la carte
1.

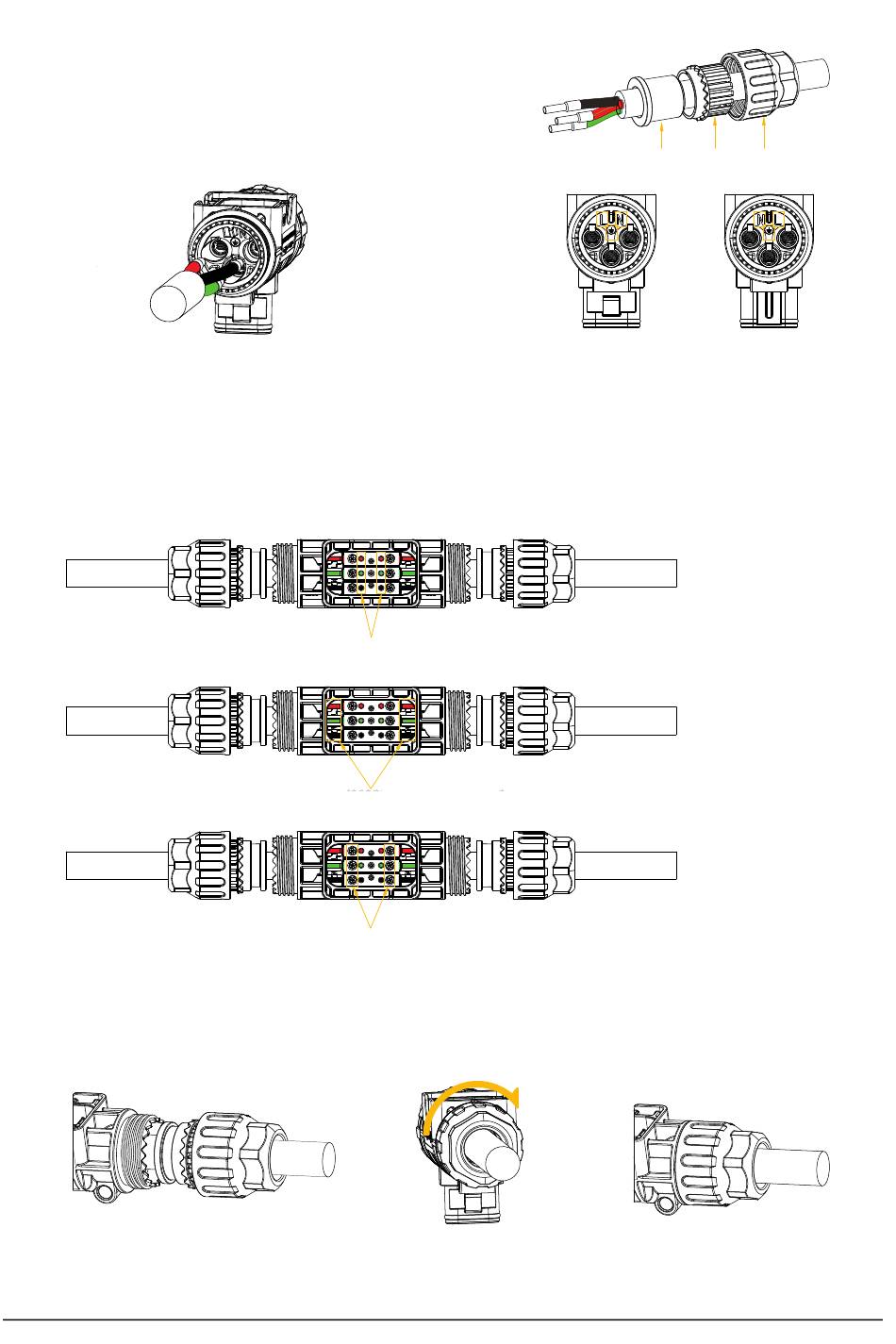

Placez les pièces sur le câble.
Vérifiez soigneusement la position de la ligne avant assemblage
2.
Reportez-vous à l'image ci-dessous pour serrer les fils. Couple de serrage
0,8 ± 0,1 N·m.
(Exprimé en couleur pour faciliter la visualisation, il s'agit en fait d'une borne tubulaire de couleur blanc argenté)
(Exprimé en couleur pour faciliter la visualisation, il s'agit en fait d'une borne tubulaire de couleur blanc argenté)
Serrez les vis avec un tournevis (spécifications recommandées du tournevis : PH1)
3.
Insérez le joint et la griffe de serrage dans le corps, puis serrez l'écrou au couple
de 1,2 ± 0,2 N·m.
MANUEL D'UTILISATION HMS-1600W/1800W/2000W
Vérifiez que le câble est correctement installé en regardant par l'ouverture
Reconfirmez la position de la ligne en regardant par l'ouverture
Les positions des lignes des deux côtés sont symétriques
Tournez-le dans le sens des
aiguilles d'une montre
Corps de joint
Griffe
Écrou
Carénage
12
